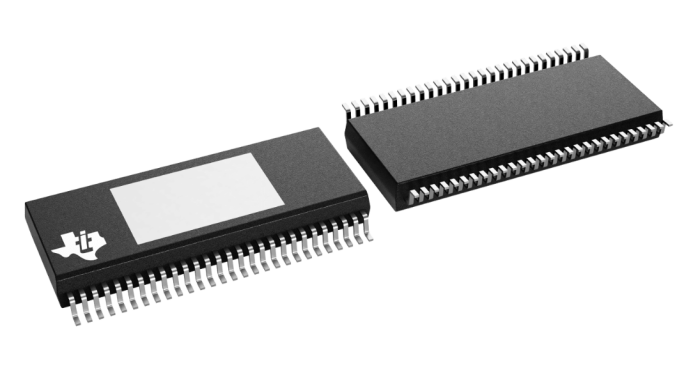

TI德州儀器生產的TAS6424R-Q1 器件是一款采用 2.1MHz PWM 開關頻率的四通道數字輸入 D 類音頻放大器，以非常小的 PCB 尺寸實現成本優化型器件，可針對啟停事件在低至 4.5V 的電壓下全面運行，并可在高達 40kHz 的音頻帶寬下提供出色的音質。

輸出開關頻率既可以設置為高于調幅 (AM) 頻帶，以消除 AM 頻帶干擾并降低輸出濾波需求及成本；也可以設置為低于 AM 頻帶，以優化器件效率。

該器件具有內置負載診斷功能，用于檢測和診斷誤接的輸出，以及檢測交流耦合的高頻揚聲器，以幫助縮短制造過程中的測試時間。

器件增加了 EMI 管理特性（包括展頻、輸出相位偏移和優化的壓擺率），以幫助應對系統級 EMI 挑戰。

TAS6424R-Q1 D 類音頻放大器專為汽車音響主機和外部放大器模塊而設計。

特性

符合面向汽車應用的 AEC-Q100 標準

溫度等級 1：–40°C 至 +125°C T A

高級負載診斷

直流診斷功能，無需輸入時鐘即可執行

交流診斷功能，可通過阻抗和相位響應實現高頻揚聲器檢測

可輕松滿足 CISPR25-L5 EMC 規范

音頻輸入

4 通道 I 2S 或 4/8 通道 TDM 輸入

輸入采樣率：44.1kHz、48kHz、96kHz

輸入格式：16 位至 32 位 I 2S 和 TDM

支持高分辨率音頻系統

音頻輸出

四通道橋接式負載 (BTL)

雙通道并行 BTL (PBTL)

最高可達 2.1MHz 的輸出開關頻率

在 2? 負載、14.4V BTL 條件下，輸出功率為 45W，THD 為 10%

在 4? 負載、25V BTL 條件下，輸出功率為 75W，THD 為 10%

在 2? 負載、25V PBTL 條件下，輸出功率為 150W，THD 為 10%

在 4? 負載、14.4V BTL 條件下的音頻性能

輸出功率為 1W 時，THD+N < 0.009%

30μV RMS 輸出噪聲

-97dB 串擾

負載診斷功能

開路負載、短路負載、電池短路、接地短路

線路輸出檢測高達 6k?

保護

增強的反向電流能力

輸出電流限制和短路保護

40V 負載突降

可承受接地開路和電源開路

直流失調電壓

過熱、欠壓和過壓

常規運行

4.5V 至 26.4V 的電源電壓

I 2C 控制，具有 4 個地址選項

鎖存或非鎖存削波檢測

增強的 EMI 管理

應用

汽車外部放大器

汽車音響主機

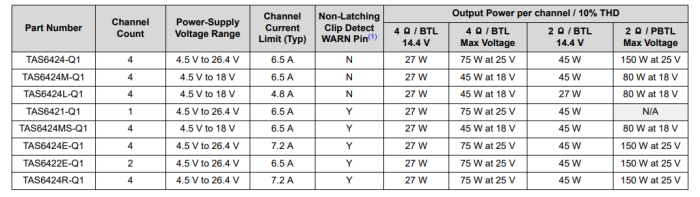

TI德州儀器相似型號

封裝引腳圖

功能框圖

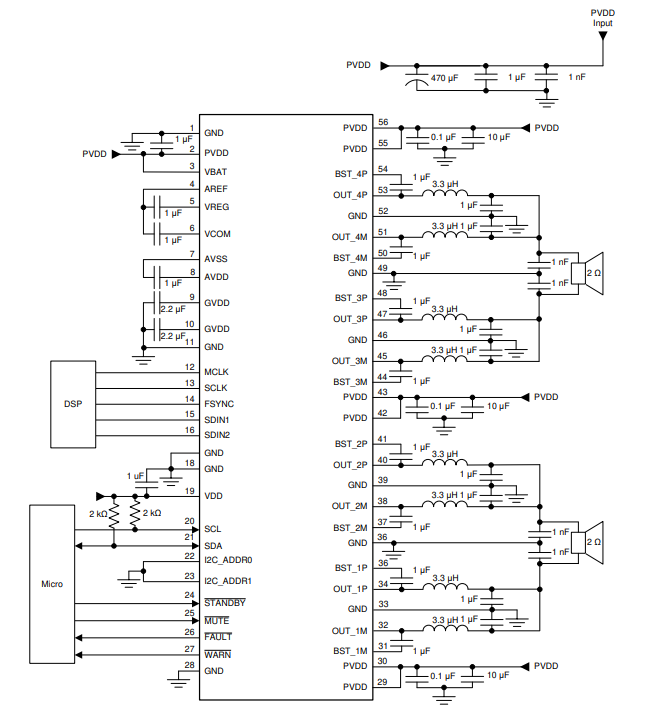

實際應用電路圖

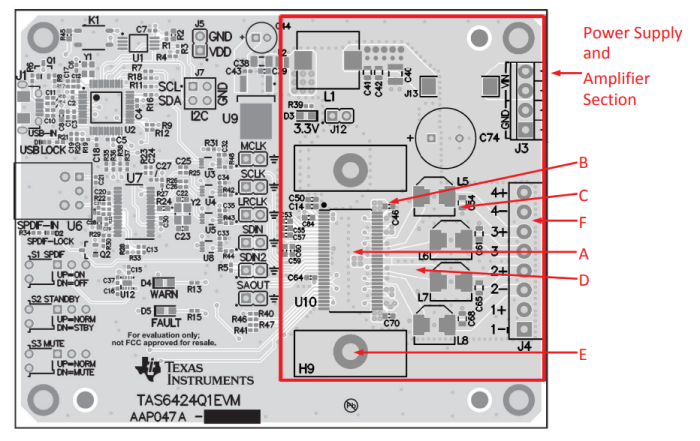

布局實例圖
