ST意法HSP051-4M10高速線路的4線ESD保護的介紹、參數和應用說明
HSP051-4M10是一種4通道ESD陣列，采用軌對軌結構，專為保護高速差動線路而設計。
電容的超低變化確保了對信號偏斜的影響非常小。大帶寬使其與HDMI2.0.4k/2k（=5.94 Gbps）和USB3.1（=10 Gbps）兼容。
該器件封裝在μQFN 2.5 mm x 1 mm中，間距為500μm。
HSP051-4M10特性
直通路由以保持信號完整性
超大帶寬：10 GHz
超低電容：
0.2 pF（I/O到I/O）
0.35 pF（I/O到GND）
極低動態電阻：0.48Ω
100Ω差分阻抗
低泄漏電流：25°C時為100 nA
擴展的工作結溫度范圍：-40°C至150°C
薄包裝：最大0.5毫米。
符合RoHS
高ESD保護級別
高度集成
適用于高密度板
符合以下標準：
MIL-STD 883G方法3015-7 3B級：–8 kV
IEC 61000-4-2第4級：8 kV（接觸放電）、15 kV（空氣放電）
HSP051-4M10應用
游戲機
音頻和視頻
Home Projector
OTT媒體播放器
電視
音箱
功能
無線連接
電纜連接
住宅、樓宇和城市自動化
建筑安全和保障
氣候控制
工業電源及工具
Motor Drives
工廠自動化
Industrial Safety
可編程邏輯控制器（PLC）
工業通信
狀態監測/預測性維護
太陽能集中發電
能源分配

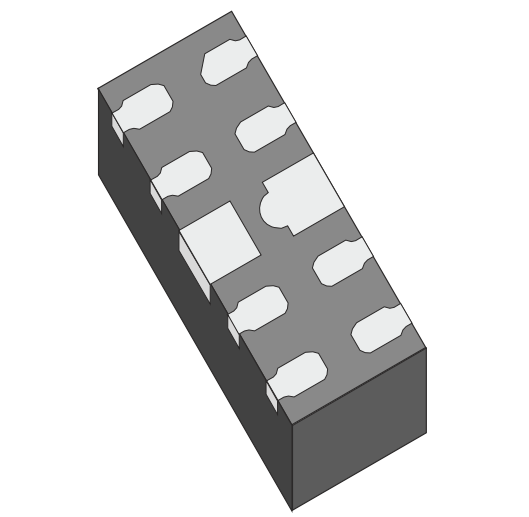

封裝引腳圖

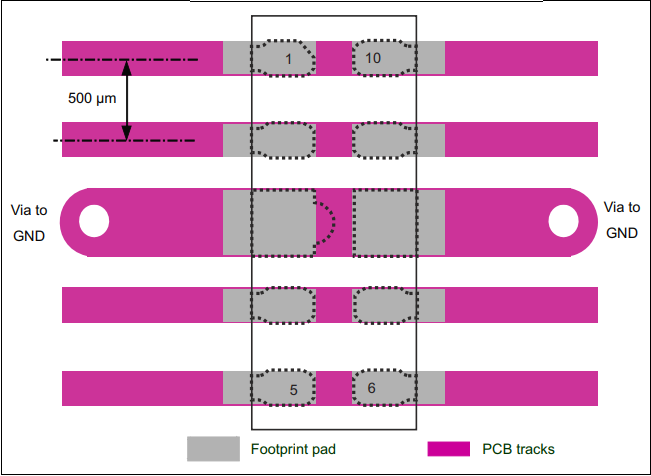

PCB板布局建議圖
相關推薦
-
-
STM32L052K8U6意法單片機中文參數、引腳圖及應用場景介紹
ST(意法半導體)的型號STM32L052K8U6屬于32位MCU微控制器，是超低功耗微控制器，結合了通用串行總線(USB 2.0無晶體)的連接能力、32 MHz頻率下運行的高性能Arm?Cortex?-M0+32位RISC內核、內存保護單元(MPU)、，高速嵌入式存儲器(64 KB的閃存程序存儲器、2 KB的數據EEPROM和8 KB的RAM)以及廣泛的增強型I/O和外圍設備。 STM32L052K8U6提供高功率效率，可實現廣泛的性能。這是通過大量選擇內部和外部時鐘源、內部電壓自適應和幾種低功耗模式實現的。STM32L052K8U6提供多種模擬功能，一個帶硬件過采樣的12位ADC、一個DAC、兩個超低功耗比較器、幾個定時器、一個低功耗定時器(LPTIM)、三個通用16位定時器和一個基本定時器、一臺RTC和一個可用作時基的SysTick。它們還具有兩個看門狗，一個具有獨立時鐘和窗口功能的看門狗，以及一個基于總線時鐘的窗口看門狗。此外，STM32L052K8U6嵌入了標準和高級通信接口：最多兩個I2C、兩個SPI、一個I2S、兩個USART、一個低功耗UART(LPUART)和一個無晶體USB。這些設備提供多達24個電容感測通道，只需為任何應用程序添加觸摸感測功能。STM32L052K8U6還包括一個實時時鐘和一組備用寄存器，它們在待機模式下保持通電。超低功率STM32L052K8U6在1.8至3.6 V電源(斷電時降至1.65 V)下運行，并帶有BOR選項，在1.65至3.6 V的電源下運行，無BOR選項。它們可在-40至+125°C溫度范圍內使用。一組全面的節能模式允許設計低功耗應用。一、STM32L052K8U6的功能特點1、核心性能：采用高性能的Arm Cortex-M0+ 32位RISC核心，運行頻率為32 MHz，配備了內存保護單元(MPU)。2、內存：擁有64 Kbytes的Flash程序存儲器、2 Kbytes的數據EEPROM和8 Kbytes的RAM。3、電源效率：提供高功率效率，支持多種內部和外部時鐘源、內部電壓自適應以及多種低功耗模式。4、模擬功能：包括一個12位ADC(帶硬件過采樣)、一個DAC、兩個超低功耗比較器、多個定時器、一個低功耗定時器(LPTIM)、三個通用16位定時器和一個基本定時器、一個RTC和一個SysTick(可用作時基)。5、通信接口：嵌入了標準和高級通信接口，包括最多兩個I2C、兩個SPI、一個I2S、兩個USART、一個低功耗UART(LPUART)和一個無晶體USB。6、電源管理：操作電壓范圍為1.8至3.6 V(斷電時降至1.65 V)，具有BOR(斷電復位)選項，可在-40至+85°C的溫度范圍內工作。7、電容感測：提供多達24個電容感測通道，便于為任何應用添加觸摸感測功能。8、備份寄存器：包含一組備份寄存器，這些寄存器在待機模式下仍然可以供電。二、STM32L052K8U6的應用領域STM32L052K8U6是一款超低功耗微控制器，其主要應用領域如下：1、燃氣/水表和工業傳感器：由于其低功耗特性，適合用于需要長期電池供電的設備。2、醫療保健和健身設備：可以用于健康監測設備，如心率監測器和健身追蹤器。3、遠程控制和用戶界面：適用于智能家居設備和遠程控制系統。4、PC外圍設備、游戲、GPS設備：可以用于個人電腦的外設和便攜式導航設備。5、報警系統、有線和無線傳感器、視頻對講機：適用于安全系統和監控設備，以及其他需要低功耗和高可靠性的應用。三、STM32L052K8U6的中文參數品牌：ST(意法半導體)產品分類：32位MCU封裝：32-UFQFPN(5x5)包裝：托盤核心處理器：ARM Cortex-M0+內核規格：32-位速度：32MHz連接能力：I2C，IrDA，SPI，UART/USART，USB外設：欠壓檢測/復位，DMA，POR，PWM，WDTI/O數：27程序存儲容量：64KB(64K x 8)程序存儲器類型：閃存EEPROM容量：2K x 8RAM大小：8K x 8電壓-供電(Vcc/Vdd)：1.65V ~ 3.6V數據轉換器：A/D 10x12b; D/A 1x12b振蕩器類型：內部工作溫度：-40°C ~ 85°C(TA)安裝類型：表面貼裝型基本產品編號：STM32L052HTSUS：8542.31.0001產品應用：超低功耗MCU四、STM32L052K8U6的引腳圖五、STM32L052K8U6的原理圖六、STM32L052K8U6的封裝圖七、STM32L052K8U6的料號解釋圖
-
-

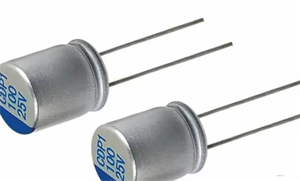

固態電容怎么測量好壞？教你一招！
