MICRONE/微盟ME6206A系列低壓差線性穩壓器的介紹、特性和應用
ME6206A系列是高精度、低功耗、采用CMOS技術制造的正電壓穩壓器。這些器件提供大電流，具有顯著的小電壓差。該系列與低ESR陶瓷電容器兼容，限流器的折返電路也作為短路保護輸出電流限制器和輸出引腳。
特點
高精度輸出電壓: ±1% .
輸出電壓: 1.0V~5.0V
最大工作電壓: 6V
極低的靜 態偏置電流(Typ.=6.0μA)
帶載能力強: 當Vin=4.3V且Vout=3.3V 時
lout= 300mA
極低的輸入輸出電壓差:
200mV@ lour =100mA
400mV@ lour =200mA
輸入穩定性好
可以作為調整器和參考電壓來使用
封裝形式

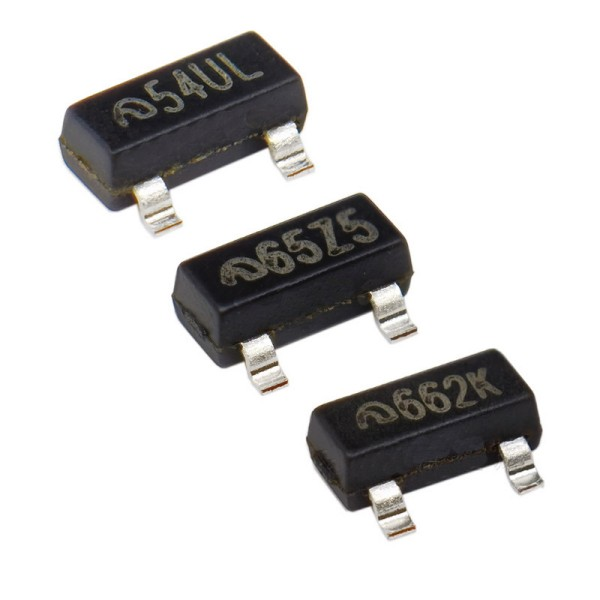

3-pin SOT89-3, SOT23-3, SOT23， TO92
應用場合
通信工具
移動電話
便攜式游戲
便攜式AV系統
攝像機/視頻系統
參考電壓源
選型指南
典型應用圖
封裝引腳
方框圖
