工作原理+參數+應用領域，一文搞懂ST意法STBP120AVDK6F電壓保護IC
STBP120設備為高達+28 V的輸入電壓提供過電壓保護。根據中國信息產業部通信標準YD/T 1591-2006，其低RDS（on）N溝道MOSFET開關可保護連接到OUT引腳的系統免受直流電源故障的影響。
在輸入過電壓情況下，設備通過關閉內部低RDS（on）N溝道MOSFET立即斷開直流電源，以防止損壞受保護的系統。
此外，該器件還監測其自身的結溫度，如果結溫度超過規定的極限，則關閉內部MOSFET。
該設備可以由微控制器控制，并且還可以提供關于故障條件的狀態信息。
STBP120采用2 x 2.5mm的10-引腳TDFN微型封裝。
特性
某些過電壓選項符合中國通信標準YD/T 1591-2006（僅限過電壓保護）
IN輸入ESD耐受電壓高達±15 kV（空氣放電），在具有1μF輸入電容器的典型應用電路中高達±8 kV（接觸放電）（獨立設備為±2 kV HBM）
小型、符合RoHS標準的2.5 x 2 mm TDFN–10鉛封裝。
啟用輸入（EN）
控制涌入電流的軟啟動功能
最高28 V的輸入過電壓保護
90 mΩ的低RDS（開啟）
集成高壓N溝道MOSFET開關
熱停堆保護
故障指示輸出（FLT）
集成電荷泵
應用
智能手機
數碼相機
PDA和掌上電腦設備
MP3播放器
低功耗手持設備

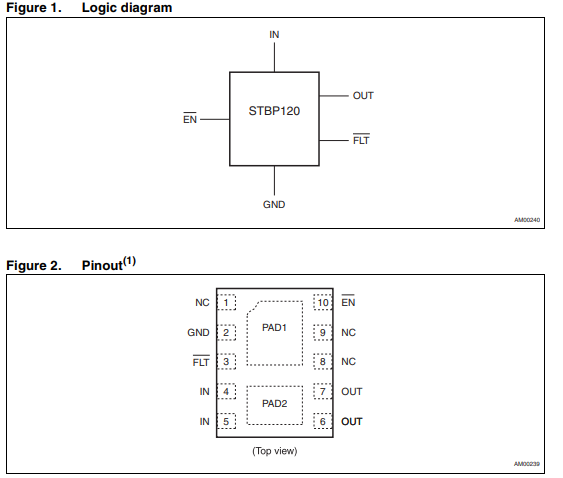

引腳

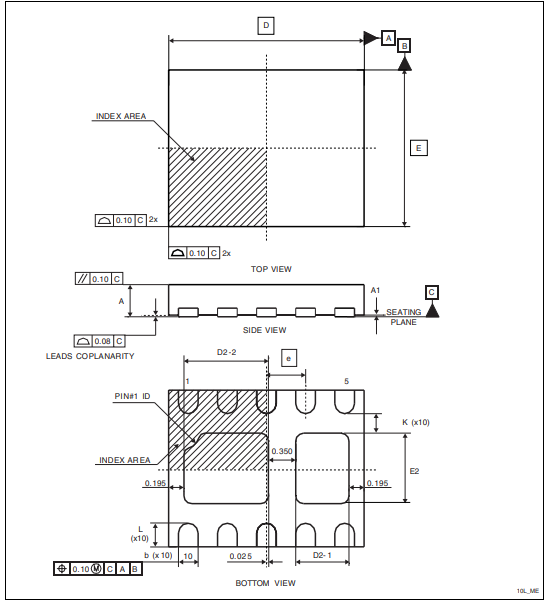

封裝

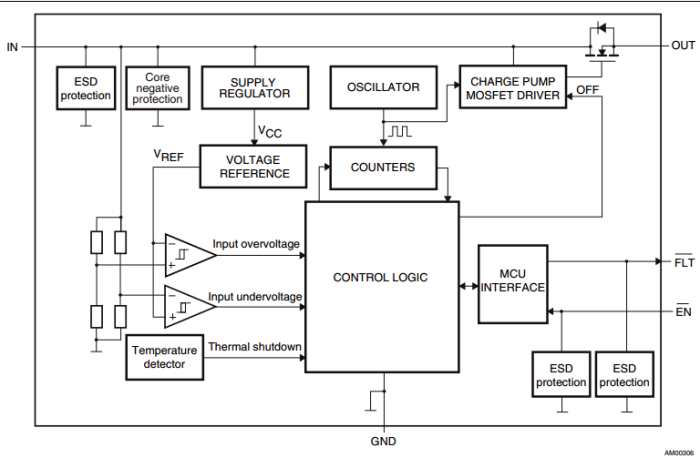

電路原理圖

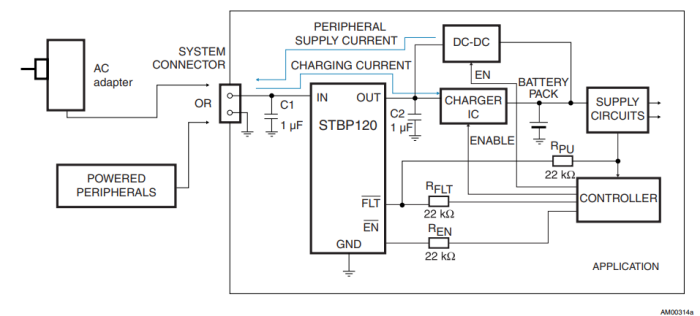

典型應用電路圖
相關推薦
-
-

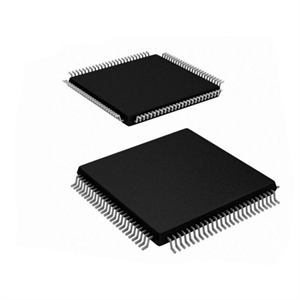

英飛凌SAK-TC233L-32F200N AC單片機的工作原理、參數、應用及引腳封裝
