阿里巴巴平頭哥發布旗下首顆 SSD 主控芯片“鎮岳 510”
11 月 1 日消息，在今日舉行的 2023 云棲大會上，阿里巴巴平頭哥發布旗下首顆 SSD 主控芯片鎮岳 510。

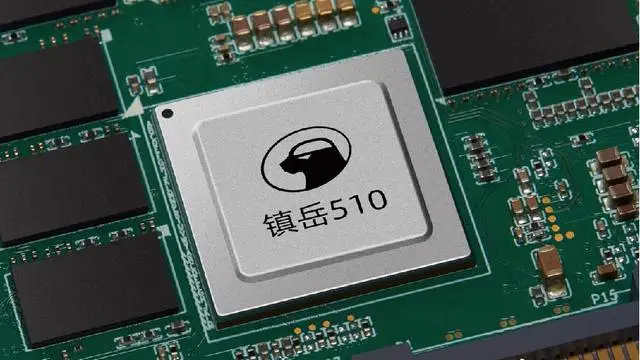

這顆芯片是平頭哥旗下首款 SSD 主控芯片，支持 PCIe 5.0、DDR5.0 技術，內置玄鐵 910 RISC-V 多核 CPU，采用平頭哥自研緊耦合芯片架構，每秒可處理 340 萬 IO，每瓦功耗可提供 42 萬 IO 訪問。
據介紹，該芯片為云計算場景深度定制，實現 4μs 超低時延，比業界 SSD 降低 30% 以上。小編注意到，它還實現了 IO / SYS / GC 的全鏈路隔離，可帶來穩定的低時延表現。
此外，鎮岳 510 內置了平頭哥自研的高性能 LDPC 糾錯算法，誤碼率低至 10-18，它將率先在阿里云數據中心部署，可應用于 AI、在線交易、大數據分析、高性能數據庫、軟件定義存儲等業務場景。
這顆芯片可實現對 SSD 任務進行高度抽象，可固化任務硬化為加速算子以提升性能，而 FTL 關鍵任務則運行于玄鐵 910 CPU 以保持靈活性。
