ST意法半導體推出針對高端工業、家用和專業電器的大電流電機驅動系列
隨著前兩款STSPIN9器件的推出，意法半導體推出了針對高端工業、家用和專業電器的大電流電機驅動系列。
4.5A 和 5.0A STSPIN948和STSPIN958器件集成了 PWM 控制邏輯、一個具有系統保護功能的 58V 功率級和兩個用于電流檢測的運算放大器。這兩款IC都具有靈活性和可擴展性，同時簡化了有刷直流電機和雙極步進電機的操作物料清單。
該STSPIN948包含兩個完整的電橋，可配置為在各種模式下運行，允許開發人員在各種配置中驅動具有不同額定值的多個電機。該STSPIN948可在五種不同的模式下使用，具體取決于電流是由具有預設關斷時間還是可編程閾值的PWM控制。這款 4.5A IC 采用 7mm x 7mm VQFPN48 封裝。
通過并聯輸出，STSPIN958的單個全橋可以配置為驅動兩個單向電機、一個雙向有刷直流電機或一個更高電流的單向電機。該集成電路支持七種不同的驅動方法，包括固定關斷時間和可編程電流控制，以及雙半橋、單全橋和半橋并聯連接。5mm x 5mm VFQFPN32封裝可容納 5.0A STSPIN958。
STSPIN948和STSPIN958電機驅動器具有廣泛的工作電壓范圍和靈活性，適用于多種工業應用。其中包括工廠自動化系統、紡織機械、工業和家用機器人、舞臺燈光、自動取款機和貨幣處理機、天線控制器、自動售貨機以及大多數家用和商用電器。
兩個STSPIN9驅動器均使用外部電阻器，允許設計人員將輸出晶體管的壓擺率設置為0.3V/ns、0.6V/ns、1.2V/ns或2V/ns，以實現功耗和電磁兼容性之間的最佳平衡。內置死區時間可防止擊穿，每個MOSFET的200m導通電阻可最大限度地提高工作效率。傳播延遲僅為 280ns，系統命令將快速動態響應。
每個 IC 都包括一套全面的保護功能，例如過流、過熱和短路保護，以及具有欠壓鎖定 (UVLO) 功能的低總線電壓檢測。
ST意法半導體代理商永芯易科技：如有采購需求可通過聯系客服：4008-622-911或關注我司獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
相關推薦
-
-
MOS管和三極管的電源開關電路設計
三極管與MOS管組成的電源開關電路一定是NPN與PMOS管組合么？PNP與NMOS管可以組合么？那今天我們就來講解下關于MOS管和三極管之間的一些組合優勢。在電子電路中，電源開關電路是一種常見的電路配置，用于控制電源的開關操作（一般由三極管和MOS管組合而成）。然而三極管和MOS管之間的組合不僅限于NPN與PMOS管，實際上，還可以使用PNP與NMOS管進行組合。在某些電源開關電路中，NPN和PMOS組合是比較常見的。NPN三極管用于控制基極電流，PMOS管用于控制高電壓或高功率負載。其中NPN三極管用于低電壓和低功率控制信號，而PMOS管用于高電壓和高功率負載。這種組合適用于需要較高電壓和功率的應用：電流放大能力：NPN三極管具有較高的電流放大能力，可以提供穩定的控制信號，同時也能夠承受較高的電流負載。高壓控制能力：PMOS管作為功率開關元件，適用于高壓電源開關電路，能夠承受較高的電壓。低功耗：NPN與PMOS管之間的電流放大作用，使其可以在較低的功率下完成電源開關操作，降低功耗。雖然NPN與PMOS管組合在電源開關電路中應用廣泛，但并不意味著PNP與NMOS的組合不可行。PNP和NMOS，這種組合適用于需要負電壓供電的應用，其中PNP三極管用于負電壓供電，而NMOS管用于控制信號。在一些特殊應用中，如負電源電路和功率逆變器中會經常使用。低電壓控制能力：PNP與NMOS組合能夠在低電壓條件下實現開關操作，適用于低電壓電源開關電路。快速開關速度：NMOS管具有較快的開關速度，可以實現快速的開關操作，適用于高頻率應用。低成本：PNP與NMOS的組合相比于NPN與PMOS的組合，成本更低，大家都知道PMOS較NMOS價格較高，這對于一些成本敏感的應用來說是一個優勢。不過，PNP與NMOS的組合存在一些挑戰需要克服。其中一個主要挑戰是其電平轉換問題，原因是NPN與NMOS的電壓極性相反，需要進行電平轉換以實現正確的開關操作（可以通過使用電平轉換電路或者驅動器來解決）。除了NPN與PMOS以及PNP與NMOS的組合外，也存在其他可能的組合方式：NPN與NMOS、PNP與PMOS。這種組合適用于特殊應用，例如需要高速開關和低功耗的場合。
-
-

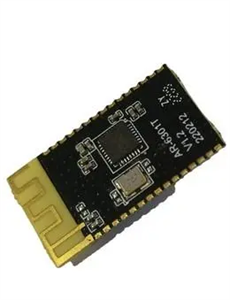

音頻體驗提升的關鍵，藍牙芯片的音頻DSP技術有哪些升級
