特征+工作原理+應用，一文搞懂美國芯源MP2000系列低電壓、低壓差雙極性線性穩壓器
MP2000是一款低電壓、低壓差雙極性線性穩壓器。它可在1.35V至6V的輸入電壓下工作，提供最低0.5V的可調輸出電壓。MP2000可提供高達150mA的負載電流。另外還提供熱過載保護和限流保護。

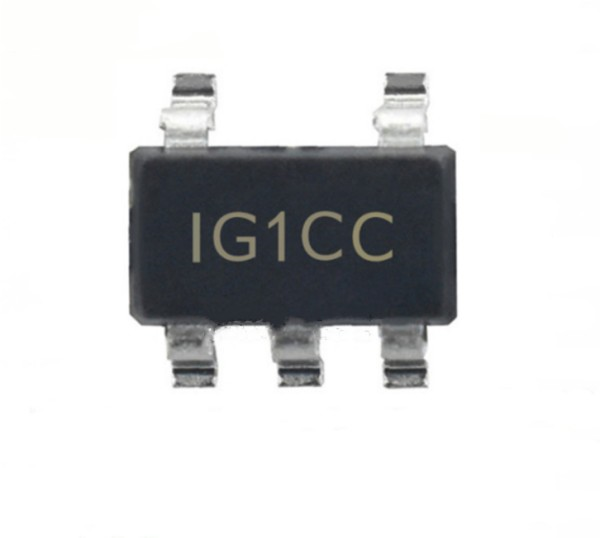

MP2000 采用5引腳 TSOT23-5 封裝。
產品特性和優勢
可工作于VIN = 1.35V
150mA 輸出電流時提供300mV 低壓差
輸出電壓精度：±3%
固定或可調輸出電壓選項
優于 0.001%/mA的負載調整率
采用低ESR 輸出電容可穩定工作
低至 65μA 接地電流
內部過溫保護
限流保護
關斷模式下的典型靜態電流為7μA
應用
低電流調節器
電池供電系統
移動電話

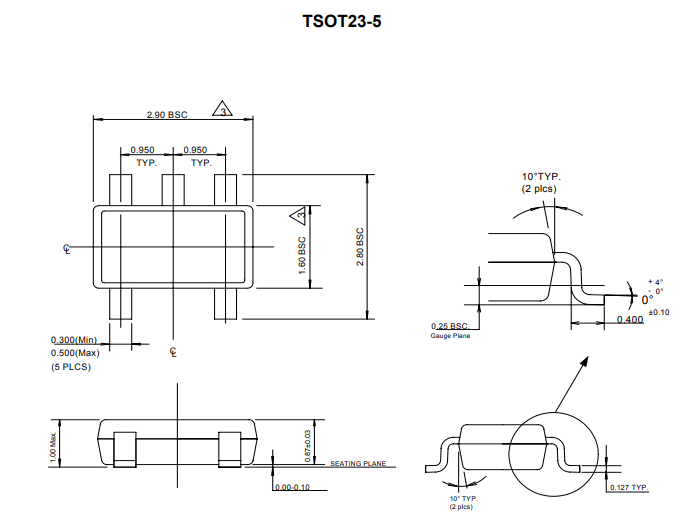

引腳封裝
典型應用圖

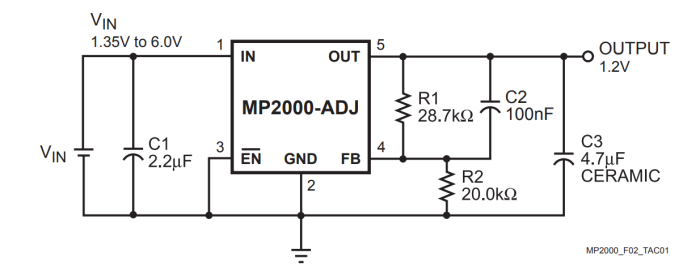

VOUT=1.2V的典型應用電路
美國芯源代理商永芯易科技：如有采購需求可通過聯系客服：4008-622-911或關注我司獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
