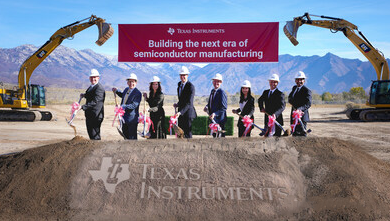

“今天,我們公司在擴大制造足跡的過程中邁出了重要的一步。這座新工廠是我們長期300毫米制造路線圖的一部分,旨在打造客戶未來幾十年所需的產能。”Ilan說道。“在TI,我們的熱情是通過讓電子產品變得更便宜來創造一個更美好的世界通過半導體。我們很自豪能夠成為該組織中不斷壯大的成員猶他州社區,并制造對當今幾乎所有類型的電子系統都至關重要的模擬和嵌入式處理半導體。”2 月份,TI宣布110億美元投資于猶他州,標志著該州歷史上最大的經濟投資。LFAB2 將為TI創造約800個額外工作崗位以及數千個間接工作崗位,首批生產最早將于2026年投入使用。“TI的制造業務不斷增長猶他州將為我們州帶來變革,為猶他州創造數百個高薪就業機會,以制造至關重要的技術。”猶他州州長斯賓塞·考克斯。“我們為半導體制造而感到自豪猶他州猶他州的項目——將為我們國家的經濟和國家安全奠定基礎的創新提供動力。”建設更強大的社區作為TI對教育承諾的一部分,公司將投資900萬美元在Alpine 學區,為幼兒園至12年級的所有學生開發該州第一個科學、技術、工程和數學(STEM)學習社區。該多年計劃將把STEM概念更深入地融入到學區85,000名學生的課程中,并為其教師和管理人員提供以STEM為導向的專業發展。該學區范圍內的計劃將為學生提供必要的STEM 技能,例如批判性思維、協作和創造性解決問題的能力,以便在畢業后取得成功。高山學區負責人Dr. Alpine表示:“我們很高興這種合作關系將幫助我們的學生培養必要的知識和技能,為他們在生活中取得成功以及在技術領域可能的職業生涯做好準備。”肖恩·法恩斯沃斯。“與城市合作萊希、德州儀器和我們的學校,這項合作投資將影響學生及其家庭的子孫后代。”可持續建設TI長期致力于負責任的可持續制造。LFAB2將成為該公司最環保的晶圓廠之一,旨在滿足領先能源與環境設計 (LEED) 建筑評級系統結構效率和可持續性的最高水平之一:LEED金級第4版。LFAB2的目標是由 100% 可再生電力提供動力,并采用先進的12吋設備和工藝萊希將進一步減少廢物、水和能源的消耗。事實上,LFAB2 的水回收率預計是TI現有晶圓廠的近兩倍。萊希。構建半導體制造的下一個時代LFAB2 將補充TI現有的12吋晶圓廠,其中包括 LFAB1 (猶他州李海)、DMOS6(達拉斯),以及RFAB1和RFAB2(都在德克薩斯州理查森)。TI還在美國建設四家新的12吋晶圓廠德克薩斯州謝爾曼(SM1、SM2、SM3和SM4),第一座晶圓廠最早將于2025年開始生產。在《芯片》和《科學法案》的預期支持下,TI 的制造擴張將為模擬和嵌入式處理產品提供可靠的供應。這些在制造和技術方面的投資體現了公司對長期產能規劃的承諾。
建設更強大的社區
可持續建設
構建半導體制造的下一個時代
11 月 28 日,安世半導體BG MOS 產品線高級應用經理方舟先生,為廣大工程師帶來了《Nexperia車規級 MOSFET- 提升 EV 驅動能效的絕佳選擇》的網絡研討會,重點介紹了安世半導體最新車規級 MOSFET 產品,及其在新能源汽車車身和底盤中的應用。答疑回顧在直播中,我們收到了大家的熱情回應。在此我們精選了一些比較有代表性的提問在這里與大家分享。1安世半導體的車規級 MOSFET 產品有哪些技術上的突破和進步?除了常規車規級 MOSFET,還有專用型的器件,比如增強型 SOA,重復雪崩,半橋結構等;封裝上有高可靠性的鷗翼 LFPAK 系列,也有小型化的 DFN 封裝系列;晶圓結構上也有持續的創新。2車規級 MOSFET 如何優化電子剎車系統的性能?可優化傳統液壓剎車系統,反應速度更靈敏,功能更多樣化,比如線控剎車系統,可以與智能電子輔助系統相結合,動能回收,車身穩定系統,防抱死系統等。3請問安世半導體LFPAK封裝的兼容性如何?安世半導體的 LFPAK 封裝采用全銅夾工藝,在過流能力和散熱上面都有優勢,現有 LFPAK88, LFPAK56(E), LFPAK56D, LFPAK33 等多種尺寸,都和主流 MOS 廠家有兼容封裝,LFPAK56(E)和 LFPAK33 這兩種封裝的兼容性最強,安世提供通用的 footprint 布局可兼容絕大多數友商的同尺寸封裝。4我的實際應用條件和規格書上的參數設定條件不一致,如果選擇MOSFET的規格?比如環境溫度85度時對應的參數?可以參看安世半導體的應用手冊 AN11158,可通過相應公式計算或者曲線降額得到對應的參數。另外,特別推薦使用安世最新的交互式數據手冊,可以直接調整 condition 溫度等參數,直接獲得您想要的數值。5從規格書上來看,安世半導體MOSFET的電流能力很強,但實際應用中如何評估器件的熱阻與PCB板上的電流能力?在實際應用中,需要考慮到 PCB 的散熱及過電流能力,穩態工作情況下,MOSFET 的結溫與 PCB 焊盤的溫度較接近(器件內部熱阻值 Rthjmb 很小),這個時候限制溫度的是 PCB 的耐溫,且外部熱阻 Rthmb-a—PCB焊盤到環境的熱阻值一般遠大于 Rthjmb,所以穩態功耗和對應電流由 PCB 布局及散熱器設計限定。而瞬態功耗一般發生時間較短,又由于 PCB 的熱容效應,小于 100ms 的瞬態功耗可以只考慮器件本身的熱阻 Rthjmb 的溫升及電流能力。6MOSFET 發生 EOS 的失效模式有哪些?如何區分是什么原因失效的?MOSFET 的 EOS 主要分為幾類,ESD(靜電擊穿),UIS(非鉗位感性開關,幾電壓過應力雪崩),Linearmode (線性工作區SOA),Over current (短路過流),具體可以參看應用手冊 AN11243。7請問MOS器件在驅動感性負載情況下,有進入雪崩應用的問題如何計算分析?請參看應用手冊 AN10273。8安世半導體的車規級 MOSFET 產品有哪些封裝形式?功率 MOSFET 有 LFPAK/CCPAK/MLPAK 系列,小信號MOSFET 有各種 SOT 通用封裝和 DFN 緊湊型封裝。了解更多安世半導體車規級MOSFET產品組合,請點擊「閱讀原文」。Nexperia (安世半導體)Nexperia(安世半導體)總部位于荷蘭,是一家在歐洲擁有豐富悠久發展歷史的全球性半導體公司,目前在歐洲、亞洲和美國共有15,000多名員工。作為基礎半導體器件開發和生產的領跑者,Nexperia(安世半導體)的器件被廣泛應用于汽車、工業、移動和消費等多個應用領域,幾乎為世界上所有電子設計的基本功能提供支持。Nexperia(安世半導體)為全球客戶提供服務,每年的產品出貨量超過1,000億件。這些產品在效率(如工藝、尺寸、功率及性能)方面成為行業基準,獲得廣泛認可。Nexperia(安世半導體)擁有豐富的IP產品組合和持續擴充的產品范圍,并獲得了IATF 16949、ISO 9001、ISO 14001和ISO 45001標準認證,充分體現了公司對于創新、高效、可持續發展和滿足行業嚴苛要求的堅定承諾。Nexperia:效率致勝。

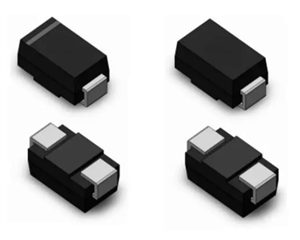

您想要進行二極管采購?了解一些關鍵參數和問題是非常重要的。本文將為您介紹如何做一個合格的二極管采購,并為您提供了一些實用的建議。首先,讓我們來看一下二極管的一些關鍵參數。正向電壓降是您需要考慮的第一個參數。不同類型的二極管具有不同的電壓降,您需要根據應用的具體需求選擇合適的電壓降范圍。另一個重要的參數是最大正向電流。您需要確保選擇的二極管可以承受您的電路中的最大電流。此外,反向擊穿電壓也是一個關鍵參數,它表示二極管在反向電壓下會擊穿的最小值。在進行二極管采購時,您還需要注意以下幾個問題。首先是供應商的選擇。選擇一家可靠的供應商非常重要,他們應該能夠提供高質量的產品和可靠的技術支持。其次,您需要確保二極管具有合適的封裝類型。不同的封裝類型適用于不同的應用場景,所以您需要根據具體需求進行選擇。此外,價格和交貨周期也是需要考慮的因素。那么,如何做一個合格的二極管采購呢?首先,您需要明確您的應用需求,并根據需求確定關鍵參數。然后,尋找可靠的供應商并進行比較,選擇最合適的產品。在采購過程中,與供應商進行充分的溝通,確保雙方的需求和期望得到滿足。最后,進行嚴格的質量檢查,確保采購到的二極管符合規格。通過了解關鍵參數和問題,并采取正確的采購策略,您將能夠做出合格的二極管采購。希望本文能給您帶來一些幫助。如果您對二極管采購還有任何疑問,請隨時與我們聯系。我們將竭誠為您提供支持和幫助。
