LDO低壓差線性穩壓器的選型參數，LDO低壓差線性穩壓器如何選型？

來源：IC采購網| 發布日期：2023-11-15 09:42

我們知道在LDO和DC-DC進行芯片選型的時候，需要考慮很多選型參數。

本節主要說一下LDO的選型參數：

比如在進行LDO選型的時候，需要根據設計需求選擇對應的輸入、輸出參數；

輸入參數選型，我們要注意輸入電壓范圍；

輸出參數選型，我們要注意輸出電壓、電流（帶負載能力），輸出電壓的精度（輸出電源紋波）。并且要考慮負載調整率（負載電流緩慢變化時，輸出電壓不變，如果輸出電壓變化，其變化量反應了輸出的負載瞬態性能）、線性調整率（輸入電壓變化，輸出電壓不變，如果輸出電壓變化，其變化量反應了輸入輸出的非線性變化）。

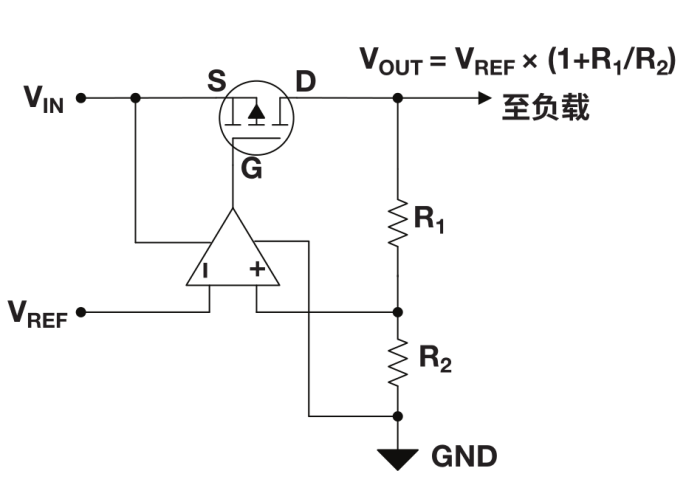

其次，需要考慮壓差，LDO全名叫低壓差線性穩壓器，壓差值反應了為了保持輸出電壓穩定，所需要的輸入電壓和輸出電壓穩定的最小差值；當輸入電壓為VIN1，輸出為VOUT1，緩慢降低VIN1，當輸出降低到VOUT1的98%時，此時輸入電壓為VIN2，那么Vdrop=VIN2-VOUT1*98%，Vdrop越小越好，意味著低功耗高效率。所以在進行電路設計的時候，LDO不適合用在輸入輸出壓差大的電路中，

LDO轉換效率低，即有這部分壓差會浪費在芯片自身的發熱上，要根據自己的實際需求，去進行設計。
