TI德州儀器LM4562系列音頻運算放大器工作原理和應用電路圖
TI德州儀器LM4562是超低失真、低噪聲、高轉換速率運算放大器系列的一部分，經過優化，完全適用于高性能、高保真度的應用。LM4562音頻運算放大器提供卓越的音頻信號放大功能，實現卓越的音頻性能。LM4562將極低的電壓噪聲密度（2.7nV/√Hz）與極低的THD+N（0.00003%）相結合，輕松滿足最苛刻的音頻應用。為了確保在不妥協的情況下驅動最具挑戰性的負載，LM4562具有±20V/μs的高轉換速率和±26mA的輸出電流能力。此外，輸出級將2kΩ負載驅動到任一電源電壓的1V以內，并在驅動600Ω負載時將其驅動到1.4V以內，從而使動態范圍最大化。
LM4562出色的CMRR（120dB）、PSRR（120dB）和VOS（0.1mV）為放大器提供了出色的運算放大器直流性能。
LM4562具有±2.5V至±17V的寬電源范圍。在這個電源范圍內，LM4562的輸入電路保持了良好的共模和電源抑制，并保持了低輸入偏置電流。LM4562是單位增益穩定。該音頻運算放大器在驅動高達100pF的復雜負載時實現了出色的交流性能。

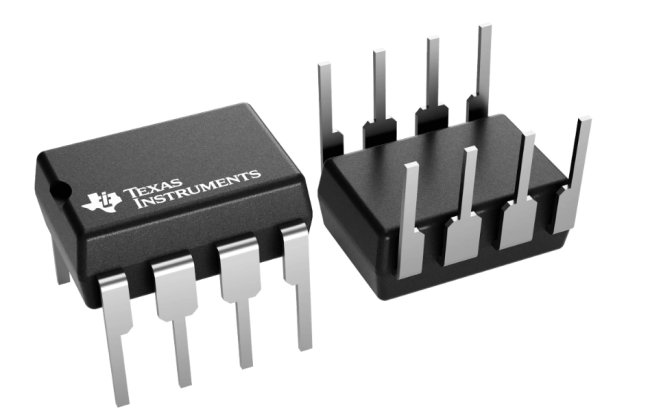

LM4562有8引腳窄體SOIC、8引腳PDIP和8引腳TO-99。
特性
輕松驅動600Ω負載
優化以獲得卓越的音頻信號保真度
輸出短路保護
PSRR和CMRR超過120dB（典型值）
SOIC、PDIP和TO-99封裝
應用
超高質量音頻放大
高保真前置放大器
高性能專業音頻
高保真有源均衡和交叉網絡
高性能線路驅動器和接收器

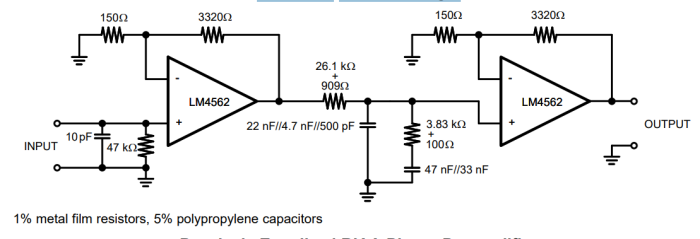

典型應用圖

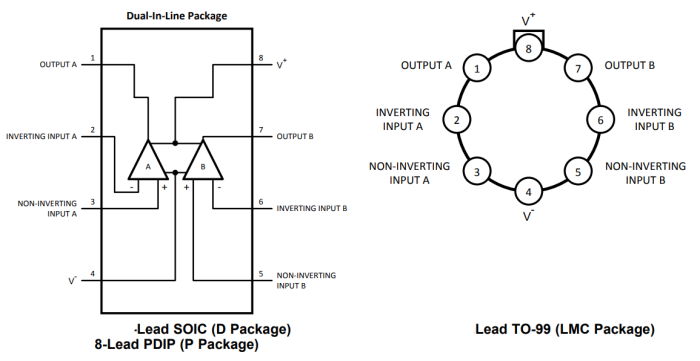

引腳
推薦產品+
相關推薦
-
-

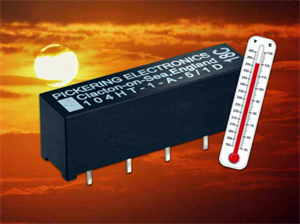

Pickering的微型耐高壓舌簧繼電器現可在最高125°C的溫度下動作
