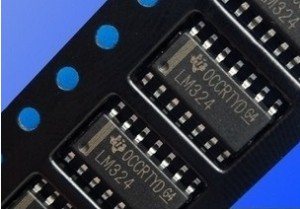

TI德州儀器LM324D運放芯片的技術參數與應用
LM324D是一款四路運算放大器，由德州儀器（Texas Instruments）生產。其主要技術參數如下：
1. 輸入電壓范圍：-0.3V至VCC+0.3V
2. 工作電壓范圍：3V至32V
3. 常模輸入電壓范圍：-0.3V至VCC+0.3V
4. 差模輸入電壓范圍：-0.3V至VCC+0.3V
5. 輸出電流：20mA
6. 工作溫度范圍：-40℃至+125℃
LM324D廣泛應用于模擬電路中，如信號放大、濾波、比較、積分等。其應用領域包括電源管理、自動化控制、儀器儀表、通信等。例如，可以將LM324D用于電壓比較器電路，實現電壓的比較和判斷。此外，還可以將其用于電流檢測電路，實現電流的檢測和控制。
