意法半導體STELPD01電子電源開關的介紹、特性、及應用
意法半導體的STELPD01是一款集成電子電源開關，用于電力軌保護應用。它能夠精確地檢測和反應過電流和過電壓條件。當過載發生時，設備進入開放狀態，斷開負載與電源的連接。在故障情況下，可以驅動一個外部功率MOSFET來管理掉電保護。當輸入過壓時，設備將輸出調節到預設的17.5 V。
欠壓鎖定防止負載故障，保持設備關閉，如果軌道電壓太低。STELPD01具有可調的開關轉換速率，這對于在啟動和熱插拔操作期間保持流涌電流處于控制之下非常有用。
特性
輸入電壓范圍廣:4v ~ 18v
17.5 V典型輸出過電壓鉗
絕對最大電壓23.5 V
最大持續電流
可調電流限制與斷路器功能
熱保護
輸入欠壓鎖定
啟動時勵磁涌流低
集成40 毫歐功率場效應管
EN /故障銷
可調轉速輸出電壓
反向電流阻斷場效應晶體管的門控引腳
門閂或auto-retry
DFN10L(3毫米× 3毫米)包裝
相關推薦
-
-

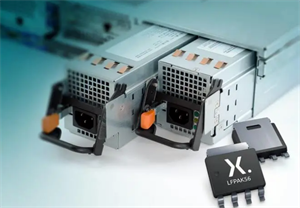

三菱電機將與Nexperia安世半導體建立戰略合作伙伴關系
三菱電機集團近日（2023年11月13日）宣布，將與NexperiaB.V. 建立戰略合作伙伴關系，共同開發面向電力電子市場的碳化硅（SiC）功率半導體。三菱電機將利用其寬禁帶半導體技術為Nexperia開發和供應SiC MOSFET芯片，用于其開發SiC分立器件。全球范圍內的電動汽車市場正在不斷擴大，有望推動SiC功率半導體的指數級增長，與傳統硅功率半導體相比，SiC功率半導體具有更低的損耗、更高的工作溫度和更快的開關速度。SiC功率半導體的高效率有望為全球脫碳和綠色轉型做出重大貢獻。三菱電機在高速列車、高壓工業應用和家用電器等領域占據先端地位， 2010年推出了用于空調的SiC功率模塊， 2015年成為新干線子彈頭列車全SiC功率模塊的首家供應商。三菱電機在開發和制造SiC功率半導體方面積累了豐厚的專業技術，生產的SiC功率模塊以其高性能和高可靠性而聞名。展望未來，三菱電機希望加強與Nexperia的合作伙伴關系。Nexperia在各種分立器件的設計、制造、品質保證和供應方面擁有數十年經驗。Nexperia器件用于汽車、工業、移動和消費市場，為低碳和可持續發展做出貢獻。三菱電機將繼續提高其SiC芯片的性能和質量，并專注于功率模塊的開發。Nexperia雙極性分立器件事業部高級副總裁兼總經理Mark Roeloffzen表示：“與三菱電機的這種互惠互利戰略伙伴關系代表著Nexperia在碳化硅的發展道路上邁出了重要一步。三菱電機作為技術成熟的SiC器件和模塊供應商，有著良好的業績記錄。結合Nexperia在分立器件產品和封裝方面的高質量標準和專業知識，我們一定會在兩家公司之間產生積極的協同效應——最終使我們的客戶能夠在他們所服務的工業、汽車或消費市場中提供高能效的產品?！比怆姍C半導體執行官兼集團總裁Takemi Masayoshi表示：“Nexperia是工業領域的領先企業，擁有成熟且高質量的分立半導體制造技術。我們很高興能達成這種共同開發合作伙伴關系，這將充分利用兩家公司的半導體技術?！标P于NexperiaNexperia（安世半導體）總部位于荷蘭，是一家在歐洲擁有豐富悠久發展歷史的全球性半導體公司，目前在歐洲、亞洲和美國共有15,000多名員工。作為基礎半導體器件開發和生產的領跑者，Nexperia（安世半導體）的器件被廣泛應用于汽車、工業、移動和消費等多個應用領域，幾乎為世界上所有電子設計的基本功能提供支持。Nexperia（安世半導體）為全球客戶提供服務，每年的產品出貨量超過1,000億件。這些產品在效率（如工藝、尺寸、功率及性能）方面成為行業基準，獲得廣泛認可。Nexperia（安世半導體）擁有豐富的IP產品組合和持續擴充的產品范圍，并獲得了IATF 16949、ISO 9001、ISO 14001和ISO 45001標準認證，充分體現了公司對于創新、高效、可持續發展和滿足行業嚴苛要求的堅定承諾。關于三菱電機功率半導體三菱電機將功率器件業務定位為我們的主要增長業務之一，通過推出更多解決方案來應對碳中和等社會挑戰，幫助實現可持續發展社會。三菱電機提供的功率半導體產品，在汽車、家用電器、工業設備和鐵路牽引等各種應用中實現了顯著的節能。公司將繼續適時對功率半導體事業進行戰略投資，以實現穩健的業務增長。三菱電機創立于1921年，是全球知名的綜合性企業。截止2023年3月31日的財年，集團營收50036億日元（約合美元373億）。作為一家技術主導型企業，三菱電機擁有多項專利技術，并憑借強大的技術實力和良好的企業信譽在全球的電力設備、通信設備、工業自動化、電子元器件、家電等市場占據重要地位。尤其在電子元器件市場，三菱電機從事開發和生產半導體已有60余年。其半導體產品更是在變頻家電、軌道牽引、工業與新能源、電動汽車、模擬/數字通訊以及有線/無線通訊等領域得到了廣泛的應用。
-
-

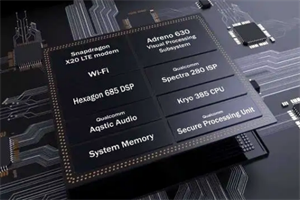

?CPU、GPU、RAM集成一塊芯片，將成為下一個技術飛躍？
