圣邦微SGM8544C系列運算放大器的介紹、特性以及引腳應用
SGM8544C是一款四路、低成本的電壓反饋放大器。該設備可以在2.1V到5.5V的單電源范圍內工作，而每個放大器只消耗46μA的靜態電流。它提供具有寬輸入共模電壓范圍和軌對軌輸出電壓擺動的軌對軌輸入。這一特性使SGM8544C適合于緩沖ASIC。
SGM8544C提供1.1MHz的增益帶寬乘積和0.5pA的超低輸入偏置電流。它非常適合壓電傳感器、積分器和光電二極管放大器。
SGM8544C設計用于廣泛的應用，如電池供電的儀表、安全監測、便攜式系統和低功率系統中的傳感器接口電路。

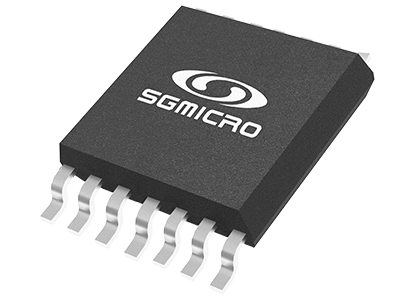

SGM8544C采用綠色TSSOP-14封裝。它是在擴展的工業溫度范圍（-40℃至+125℃）內指定的。
特征
低成本
輸入偏移電壓：0.8mV（TYP）
超低輸入偏置電流：0.5pA
單位增益穩定
增益帶寬乘積：1.1MHz
軌對軌輸入和輸出
電源電壓范圍：2.1V至5.5V
輸入電壓范圍：-0.1V至5.6V，VS=5.5V
低電源電流：46μA/放大器
-40℃至+125℃工作溫度范圍
提供綠色TSSOP-14包裝
應用
ASIC輸入或輸出放大器
壓電換能器放大器
電池供電設備
便攜式設備
傳感器接口
醫療器械
移動通信
音頻輸出
煙霧偵檢器
筆記本電腦
PCMCIA卡
移動電話

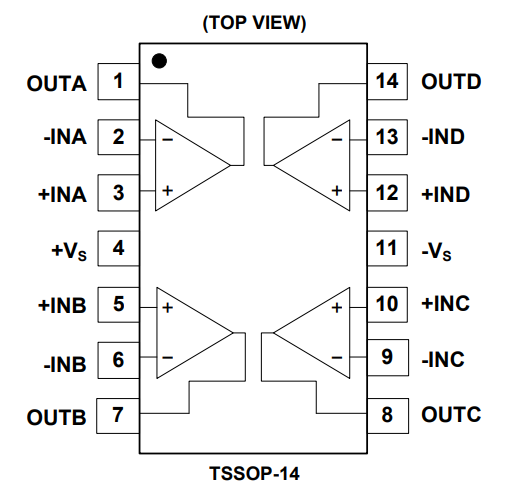

引腳
