VISHAY威世LH1514AAC光電耦合器件的特性、應用和引腳封裝
LH1514AAC是一款VISHAY威世生產的光電耦合器件。其規格如下。
1. 輸入電壓：5V
2. 輸出電流：50mA
3. 工作溫度范圍：-40℃ ~ +100℃
4. 封裝形式：DIP-8
此外，LH1514AAC還具有以下特點：
1. 高速響應：最大響應時間為4微秒
2. 高隔離電壓：最大隔離電壓為5000Vrms
3. 高線性度：輸出光電流與輸入光功率呈線性關系
4. 寬波長范圍：適用于多種波長的光源
總之，LH1514AAC是一款高性能、高可靠性的光電耦合器件，適用于工業控制、通信、醫療等領域。

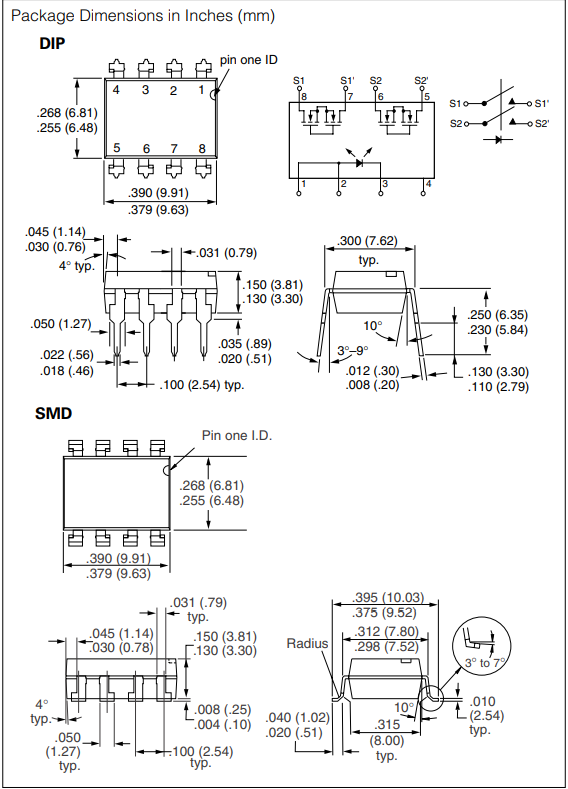

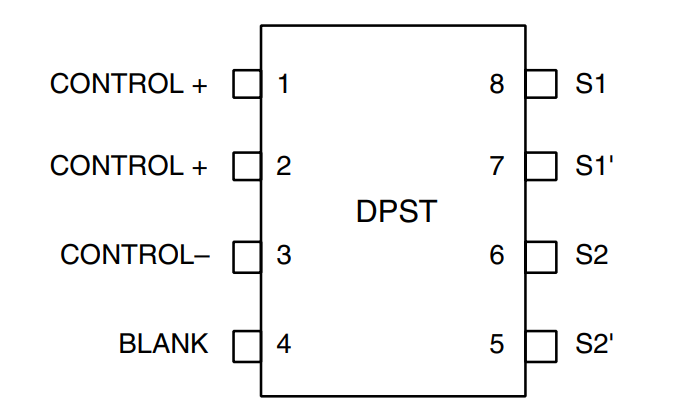

引腳封裝
