飛索半導體S29GL256S90DHI020存儲器的介紹、特性以及應用電路圖
S29GL256S90DHI020飛索半導體SPANSION生產的一款32位閃存存儲器。
特性
CMOS 3.0 V核心，帶多功能I/O
?65 nm鏡面? Eclipse技術
?用于讀取/編程/擦除的單電源（VCC）（2.7 V至3.6 V）
?多功能I/O功能
-寬I/O電壓范圍（VIO）：1.65V至VCC
?×16數據總線
?異步32字節頁面讀取
?512字節編程緩沖區
-以頁面倍數編程，最大可達512字節
?同一單詞選項上的單個單詞和多個程序
?自動錯誤檢查和糾正（ECC）-內部硬件ECC，帶單比特錯誤糾正
?扇區擦除
-統一128千字節扇區
?暫停和恢復編程和擦除操作的命令
?用于確定設備狀態的狀態寄存器、數據輪詢和就緒/繁忙引腳方法
?高級扇區保護（ASP）
-每個扇區的易失性和非易失性保護方法
?具有兩個可鎖定區域的獨立1024字節一次性程序（OTP）陣列
?通用閃存接口（CFI）參數表
?溫度范圍/等級
-工業（-40°C至+85°C）
-工業+（-40°C至+105°C）
-汽車，AEC-Q100 3級（-40°C至+85°C）
-汽車，AEC-Q100 2級（-40°C至+105°C）
?100000次編程/擦除周期
?20年的數據保留期
飛索半導體S29GL256S90DHI020廣泛應用于嵌入式系統、網絡設備、通信設備、工業控制等領域，主要用于存儲程序代碼、數據、配置信息等。其高速讀寫、低功耗、可靠性高等特點，使其成為嵌入式系統中常用的存儲器之一。

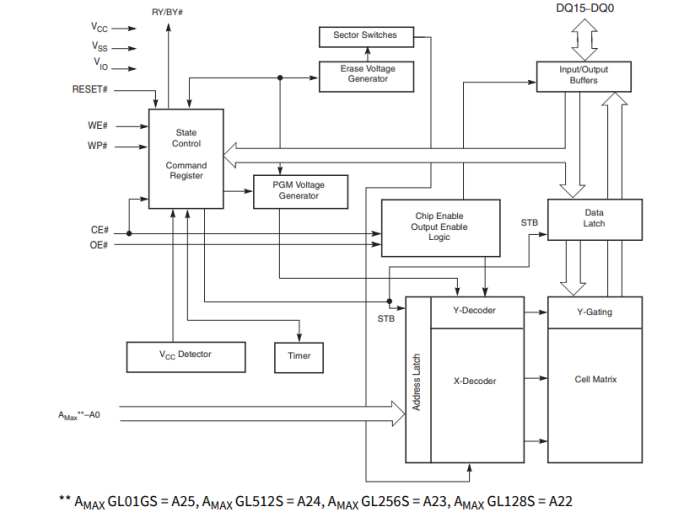

方框圖

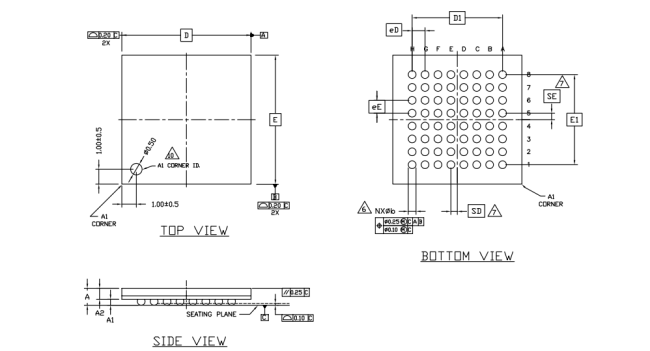

封裝引腳
