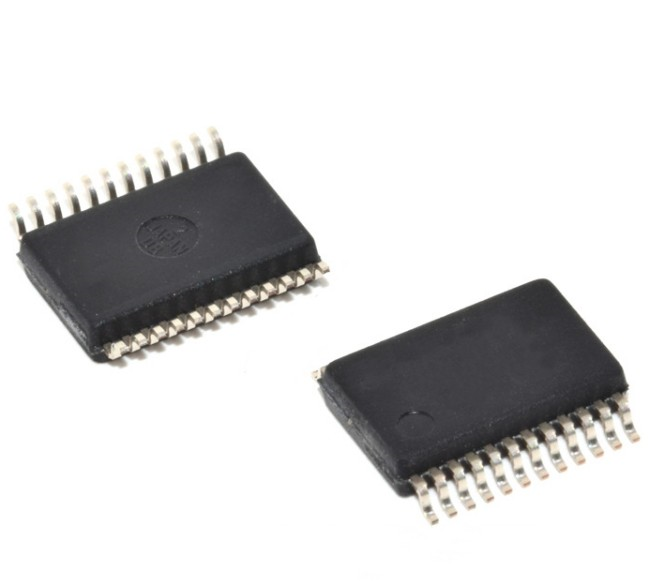

一文讀懂凌云CS5461A-ISZR電能計量芯片的工作原理、應用、引腳、電路圖
凌云CS5461A-ISZR是一種集成功率測量設備，它將兩個模數轉換器、功率計算引擎、能量-頻率轉換器和一個串行接口結合在一個芯片上。它的設計目的是精確測量瞬時電流和電壓，并計算單相、2線或3線電力計量應用的VRMS、IRMS、瞬時功率、視在功率和有功功率。
CS5461A-ISZR經過優化，可連接分流電阻器或電流互感器進行電流測量，并連接電阻分壓器或電勢用于電壓測量的變壓器。
CS5461A-ISZR具有用于與處理器通信的雙向串行接口，以及可編程的能量到脈沖輸出功能。附加特征包括片上功能以便于系統級校準，溫度傳感器、電壓暫降檢測和相位補償。
特征
?能量數據線性度：讀數的±0.1%
1000:1動態范圍
?片上功能：
-瞬時電壓、電流和功率
-IRMS和VRMS，實在功率和有功（實）功率
-機械能脈沖轉換
計數器/步進電機驅動
-系統校準和相位補償
-溫度傳感器
-電壓凹陷檢測
?符合IEC、ANSI和JIS的精度規范。
?低功耗
?針對感應電阻器優化的電流輸入。
?單電源GND參考信號
?片上2.5 V參考電壓（典型值為25 ppm/°C）
?電源監視器
?簡單的三線數字串行接口
?串行E2PROM的“自動引導”模式。
?電源配置：
VA+=+5v；AGND=0V；VD+=+3.3 V至+5 V
封裝：SSOP24
應用
儀表儀器
醫療設備
電焊機

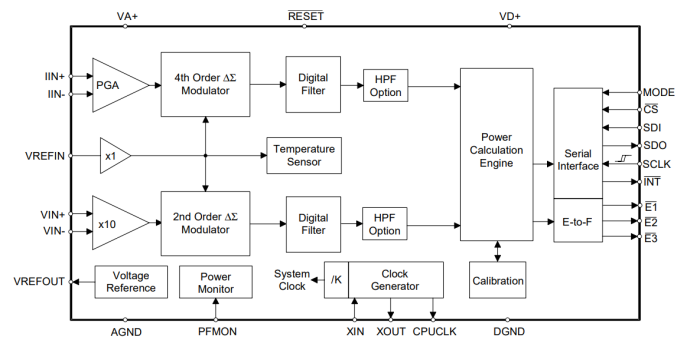

方框圖

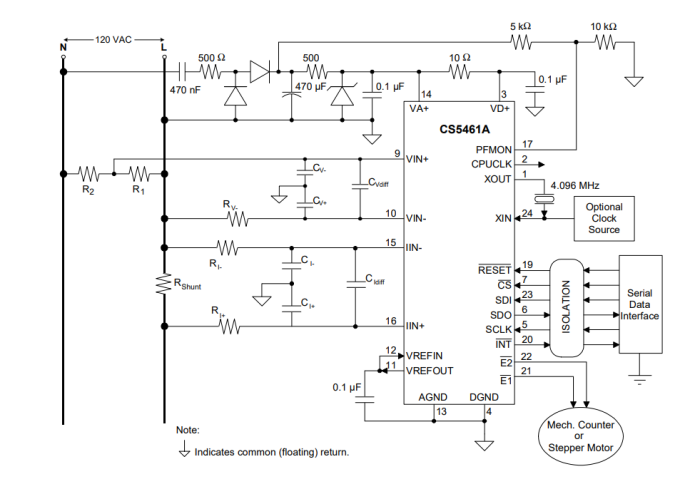

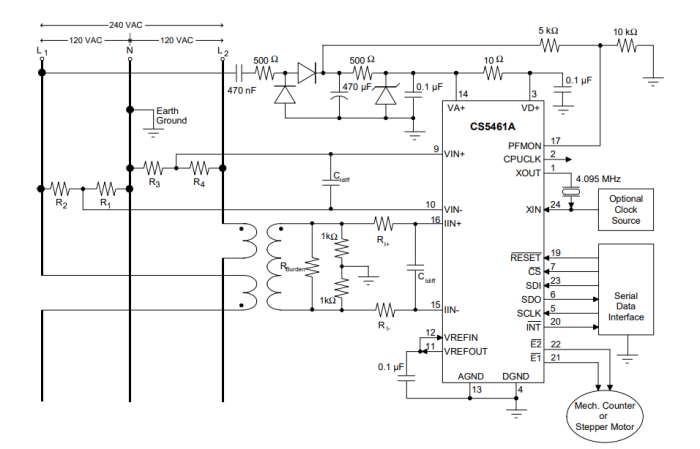

典型應用圖

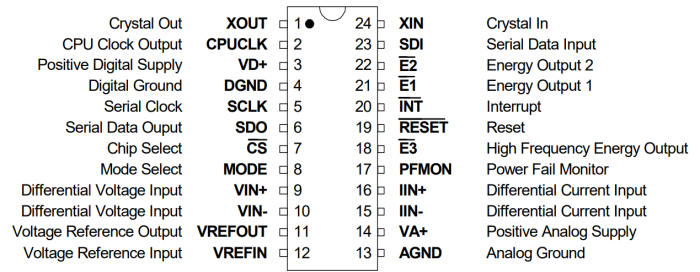

引腳
