一文了解MAXIM美信DS1307ZN實時時鐘RTC的工作原理、優缺點以及應用電路圖
美信DS1307ZN串行實時時鐘(RTC)是一款低功耗、二-十進制編碼(BCD)的時鐘/日歷，外加56字節NV RAM。地址與數據通過I2C接口串行傳輸。時鐘/日歷提供秒、分、時、星期、日、月和年信息。對于少于31天的月份，將自動調整月末日期，包括閏年修正。時鐘格式可以是24小時或帶AM/PM指示的12小時格式。DS1307內置電源檢測電路，檢測主電源失效時自動切換到備用電源，以保持時間、日期信息和計時。
優勢和特點
RTC提供秒、分鐘、小時、日、月、星期及年計時，帶閏年補償，有效期至2100年
56字節、電池備份、通用RAM，寫次數不受限制
I2C串口
可編程方波輸出信號
自動電源失效檢測和切換電路
電池備份模式下，振蕩器運行功耗低于500nA
-40°C至+85°C工作溫度范圍
可用于8引腳塑料DIP等

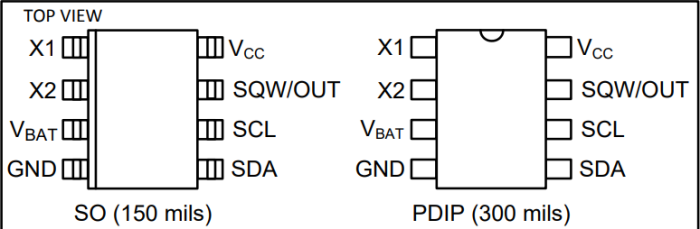

引腳

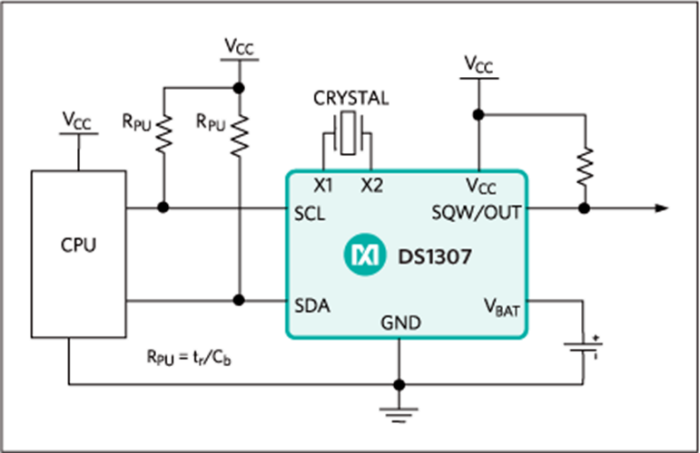

典型工作電路

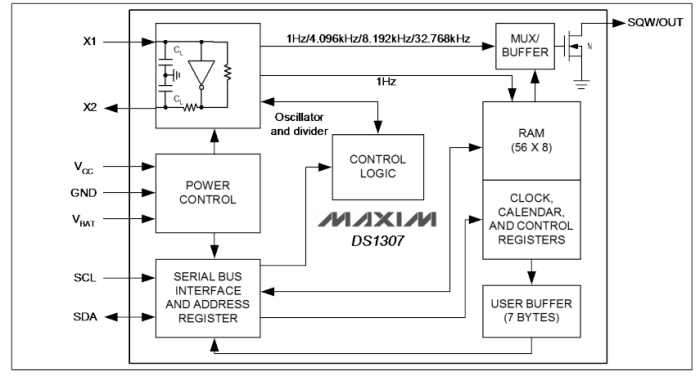

功能方框圖
