美信MAX232CSE RS-232驅動器/接收器的工作原理、優缺點以及引腳應用
MAX232CSE線驅動器/接收器，專為EIA/TIA-232E以及V.28/V.24通信接口設計，尤其是無法提供±12V電源的應用。

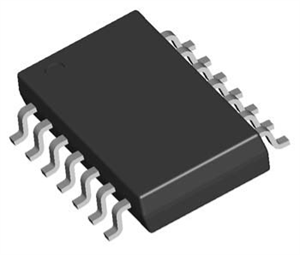

MAX232CSE封裝為SOP16，可操作溫度范圍從0至+70°C。
優缺點
節省占位面積
集成電荷泵電路
去掉雙極±12V供電
實現+5V供電時單電壓操作
集成電容
節省功耗
5μW關斷模式
應用
接口轉換
多點RS-232網絡
便攜式診斷設備

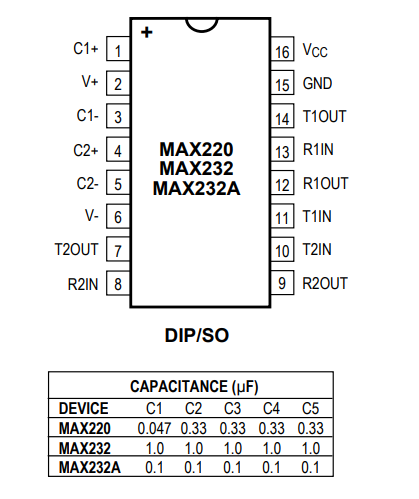

引腳

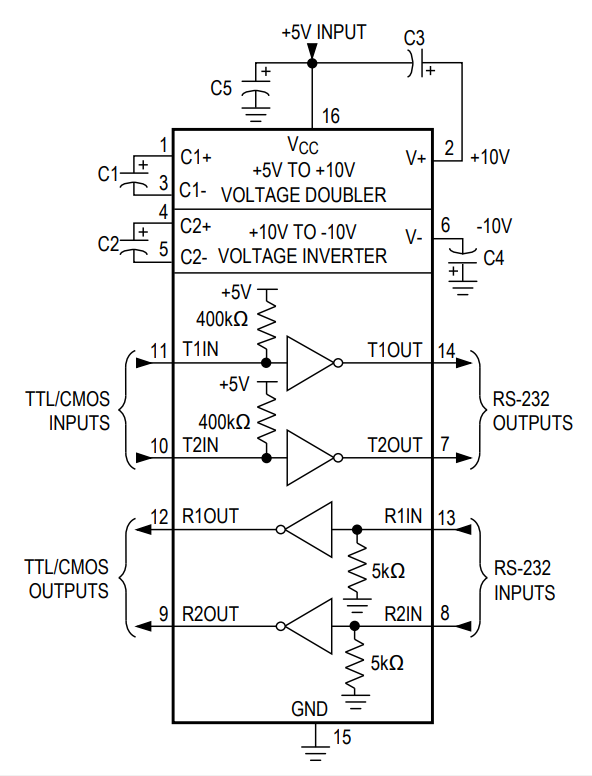

典型操作電路
