凌云CS4382A是一個完整的8通道數模系統。該D/A系統包括數字去加重、1dB步長音量控制、ATAPI通道混合、可選的快速和慢速數字插值濾波器，然后是過采樣的多位Δ-∑調制器，該調制器包括失配整形技術，可消除電容器失配引起的失真。該級之后是多元件開關電容器級和具有差分模擬輸出的低通濾波器。

CS4382A還有一個專有的DSD處理器，它允許在沒有中間抽取階段的情況下進行50 kHz的片上濾波。CS4382A有48針LQFP封裝，商用（-40°C至+85°C）和汽車等級（-40°C至+105°C）。CDB4382A客戶演示板也可用于設備評估和實施建議。

CS4382A以4 kHz至216 kHz的采樣率接收PCM數據、DSD音頻數據，并提供卓越的音質。

特征

◆先進的多位Delta Sigma架構

◆24位轉換

◆采樣率高達192 kHz

◆114 dB動態范圍

◆-100分貝THD+N

◆直接流數字（DSDm）模式

◆片上50 kHz濾波器

◆匹配的PCM和DSD模擬輸出電平

◆可選數字濾波器

◆1dB步長和軟音量控制

斜坡

◆低時鐘靈敏度

◆+5V模擬電源，+2.5V數字電源

◆為控制和串行端口提供單獨的1.8至5 V邏輯電源

應用

SACD播放器

AV re-接收器

數字電視

調音臺

效果處理器

聲卡和汽車音頻系統

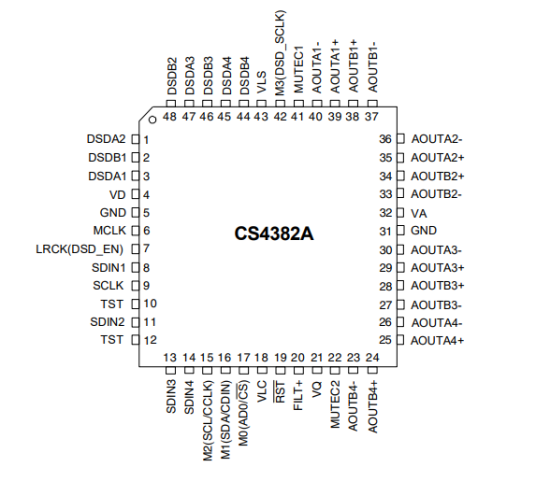

引腳

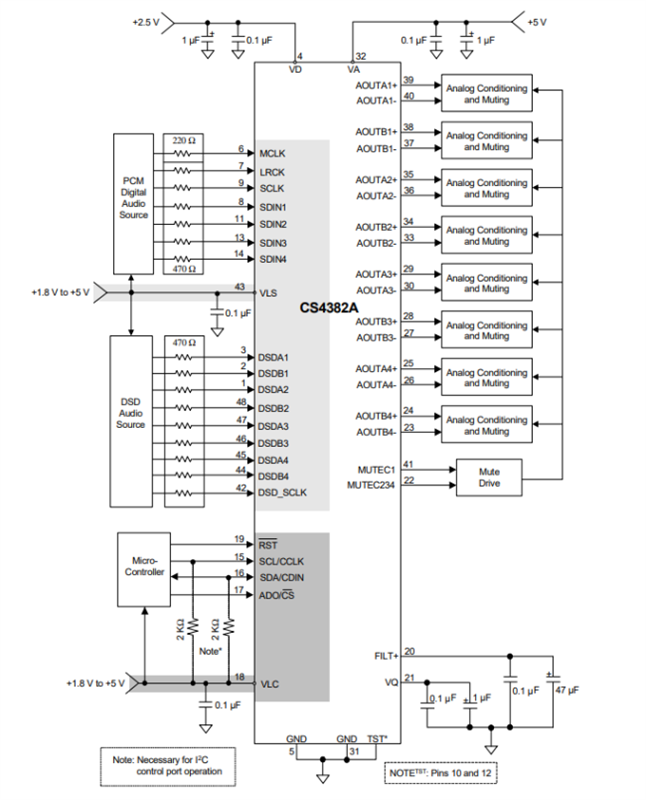

典型應用圖

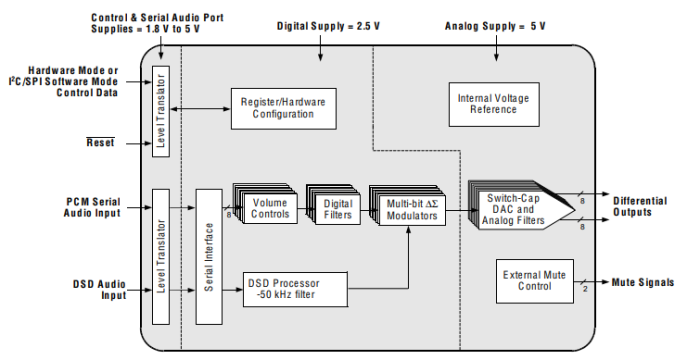

方框圖
