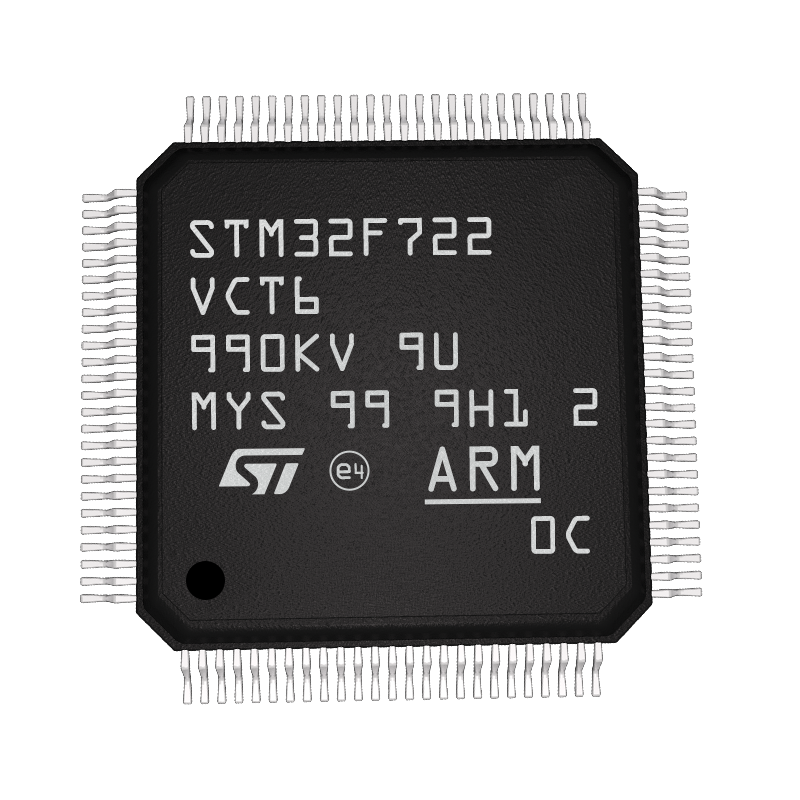

一文了解意法半導體STM32F722VCT6微控制器工作原理、優缺點、應用和引腳封裝
STM32F722VCT6微控制器基于高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達216 MHz。Cortex?-M7核心采用單浮點單元（SFPU）精度，支持Arm?單精度數據處理指令和數據類型。它還實現了一套完整的DSP指令和一個內存保護單元（MPU），增強了應用程序的安全性。
STM32F722VCT6設備包含高速嵌入式存儲器，具有高達512 KB的閃存、256 KB的SRAM（包括用于關鍵實時數據的64 KB數據TCM RAM）、16 KB的指令TCM RAM（用于關鍵實時例程）、在最低功率模式下可用的4 KB備份SRAM，以及連接到兩條APB總線、兩條AHB總線、一個32位多AHB總線矩陣和一個多層AXI互連的大量增強型I/O和外圍設備
支持內部和外部存儲器訪問。
STM32F722VCT6設備提供三個12位ADC、兩個DAC、一個低功耗RTC、十三個通用16位定時器，包括兩個用于電機控制的PWM定時器、兩個通用32位定時器和一個真正的隨機數生成器（RNG）。它們還具有標準和先進的通信接口。
STM32F722VCT6微控制器的工作溫度范圍為–40至+85°C，電源電壓為1.7至3.6 V。USB（OTG_FS和OTG_HS）和SDMMC2（時鐘、命令和4位數據）的專用電源輸入可用，以提供更大的電源選擇。
使用外部電源監控器，電源電壓可以降至1.7V。一套全面的節能模式允許設計低功耗應用程序。
STM32F722VCT6微控制器提供LQFP100封裝。所包含的外圍設備集會隨著所選設備的變化而變化。
特性
最多三個I2C
五個SPI，三個I2S，處于半雙工模式。為了實現音頻類精度，I2S
外圍設備可以通過專用的內部音頻PLL或外部時鐘進行計時
以允許同步。
四個USART加四個UART
USB OTG全速和帶全速功能的USB OTG高速（帶
ULPI或集成HS PHY（取決于零件號）
一個CAN
兩個SAI串行音頻接口
兩個SDMMC主機接口
高級外圍設備包括兩個SDMMC接口和一個靈活的內存控制（FMC）
接口，Quad-SPI閃存接口
應用
電機驅動和應用控制
醫療設備
工業應用：PLC、逆變器、斷路器
打印機和掃描儀
報警系統、視頻對講和暖通空調
家用音頻設備
移動應用程序、物聯網
可穿戴設備：智能手表

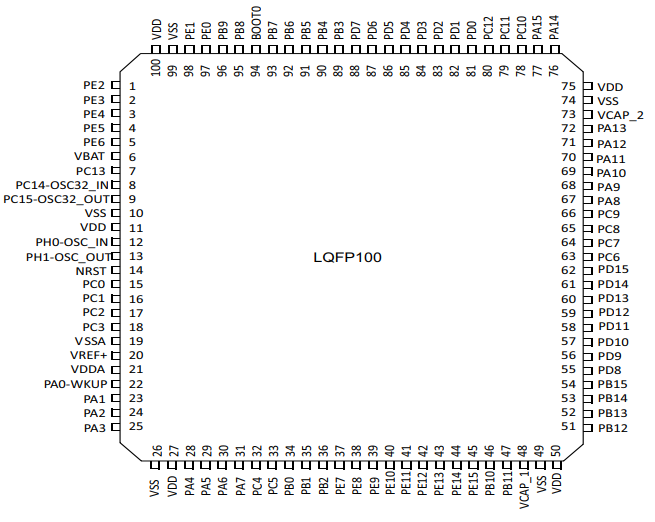

引腳

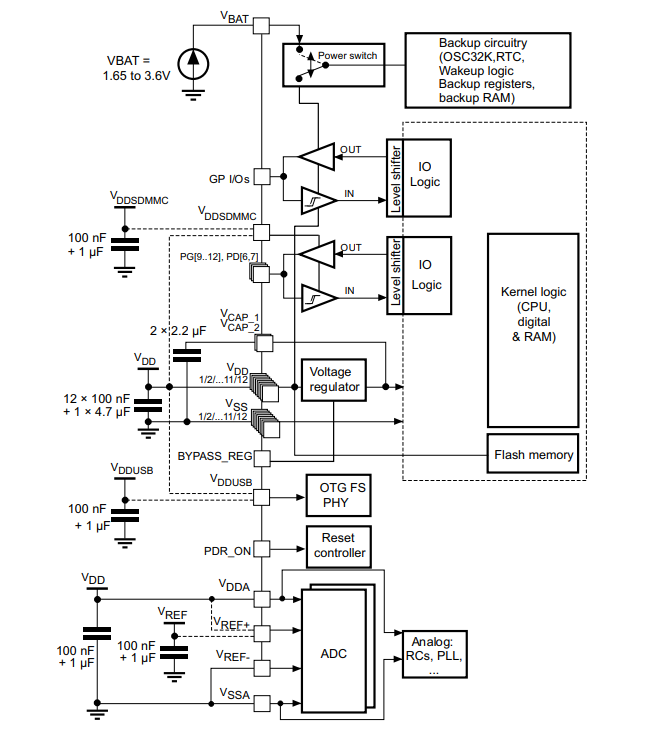

電源方案電路圖

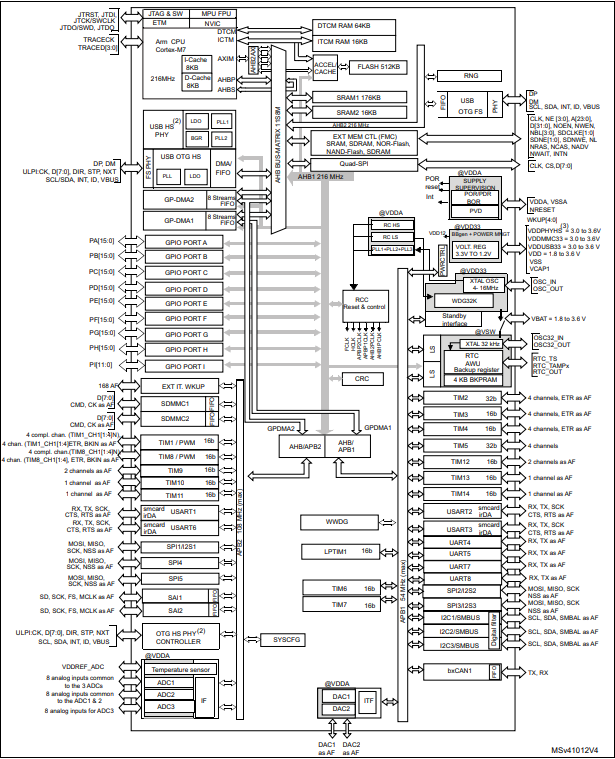

方框圖
相關推薦
-
-
車規級芯片為何比消費級芯片貴？
汽車電子產品的價格普遍比較貴，最主要的原因之一是使用了車規級芯片，那什么樣的電子元件稱得上是車規級芯片呢？車規級芯片和一般的消費類芯片在應用上的差異有哪些？什么是車規級芯片？車規級芯片，顧名思義，是應用到汽車中的芯片，不同于消費品和工業品，該類芯片對可靠性的要求要高一些，例如工作溫度范圍、工作穩定性、不良率等。產品等級差異主要是通過復雜的芯片設計和生產流程控制來實現，從而在工作溫度范圍，穩定性等方面表現出差異化。車規級芯片和消費類芯片的區別1、工作環境更惡劣汽車電子對元件的工作溫度要求比較寬，根據不同的安裝位置等有不同的需求，但一般都要高于民用產品的要求。相比民用產品普遍要求0℃-70℃的環境溫度，汽車發動機周邊需要滿足-40℃-150℃，乘客艙要求-40℃-85℃。其它環境要求比如濕度，發霉，粉塵，水，EMC 以及有害氣體侵蝕等等往往都高于消費電子產品要求。2、抗振動、抗沖擊汽車在運動的環境中工作，其相關產品會遭遇更多的振動和沖擊，相比擺放在家使用的民用產品，對車規級芯片的抗振要求更高。3、可靠性要求高一般汽車設計的使用壽命在15年20萬公里左右，遠大于消費電子產品壽命要求。目前汽車的電子化程度已經非常高了，從動力總成到制動系統，都裝配了大量的電子裝置，每個裝置又由很多的電子元件組成。所以為了保證整車的可靠性相當，對系統組成的每一個電子元件要求都很高。4、質量一致性現在的汽車已經進入到了一個大規模生產的階段，一款車型一年可以生產數十萬輛，所以對產品質量的一致性要求非常高。因為汽車產品本身組成復雜，如果元件的一致性不達標將大致整車出現安全隱患，這是肯定不行的。5、制造工藝要求不同從較早的微米，到后來的納米，現在對芯片制程工藝要求越來越精細。但和消費芯片相比，汽車本身空間較大，對集成的需求沒有手機等消費電子緊迫。加上車用芯片主要集中在發電機、底盤、安全、車燈控制等低算力領域，因此汽車芯片并未像消費電子芯片一樣瘋狂追求先進的制程工藝，而往往優先考慮制程工藝的成熟性。6、長期穩定的供應周期雖然近些年，汽車產品不斷的降價，但汽車還是一個耐用的大件商品，必須要保持相當長的時間的售后配件的供應能力。同時開發一個汽車零件需要投入大量的驗證工作，更換元件帶來的驗證工作也是巨大的，所以整車制造企業和零部件供應商也需要維持較長時間的穩定供貨。7、驗證及標準車規級芯片，是指完全滿足所有“車規認證”要求，并通過第三方認證機構認證的汽車芯片。通常認為車規級芯片需要通過AEC-Q系列、功能安全標準ISO26262 的認定。AEC-Q 系列認證是車規級芯片的基本門檻。克萊斯勒、福特和通用汽車為建立一套通用的零件資質及質量系統標準而設立了汽車電子協會（AEC）。雖然不是強制性的認證制度，但目前已成為公認的車規元器件的通用測試標準。ISO 26262 標準是汽車供應鏈廠商的準入門票，為汽車電子電氣系統的整個生命周期中與功能安全相關的工作流程和管理流程提供指導。
-
-

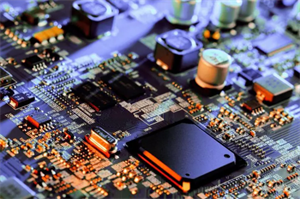

芯片與電子元器件是同一種東西？
