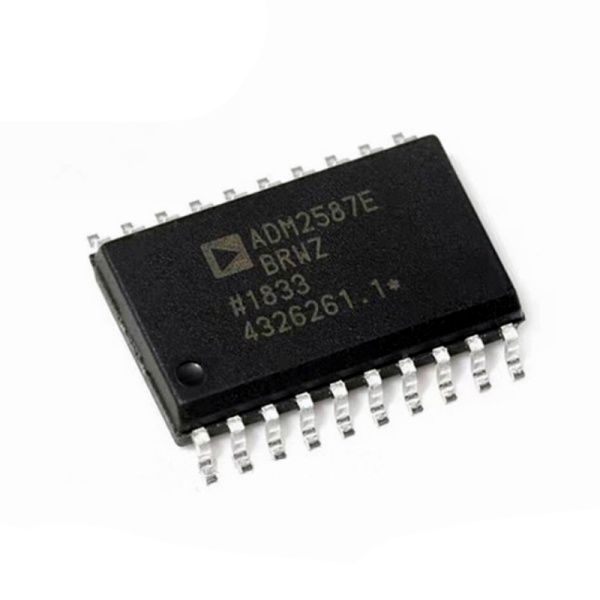

亞德諾ADM2587EBRWZ RS-485/RS-422芯片的工作原理、特征、應用以及引腳圖
ADI亞德諾生產的ADM2587EBRWZ是具備±15 kV ESD保護功能的完全集成式隔離數據收發器，適合用于多點傳輸線路上的高速通信應用。ADM2587EBRWZ包含一個集成式隔離DC-DC電源，不再需要外部DC/DC隔離模塊。
該器件針對均衡的傳輸線路而設計，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)標準。
它采用ADI公司的iCoupler?技術，在單個封裝內集成了一個三通道隔離器、一個三態差分線路驅動器、一個差分輸入接收器和一個isoPower DC/DC轉換器。該器件采用5V或3.3V單電源供電，從而實現了完全集成的信號和電源隔離RS-485解決方案。
ADM2587EBRWZ驅動器帶有一個高電平有效使能電路，并且還提供一個高電平接收機有效禁用電路，可使接收機輸出進入高阻抗狀態。
該器件具備限流和熱關斷特性，能夠防止輸出短路，并防止出現由于總線爭用而引起功耗過大的情況。它采用20引腳寬體SOIC封裝，其額定工作溫度范圍為工業溫度范圍。
ADM2587EBRWZ集成了isoPower技術，該技術采用高頻開關元件通過其變壓器傳輸電力。在PCB布局時必須特別注意滿足輻射標準。
優勢和特點
隔離式RS-485/RS-422收發器，可配置為半雙工或全雙工
isoPower? 集成隔離式DC/DC轉換器
RS485輸入/輸出引腳提供±15 kV ESD保護
符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)標準
ADM2587E數據速率:500 kbps
工作電壓：5 V或3.3V
總線最多支持與256個節點連接
開路和短路故障保護接收器輸入
高共模瞬變抗擾度：>25 kV/μs
熱關斷保護
封裝：SOIC20
應用
隔離式RS-485/RS-422接口
工業現場網絡
多點數據傳輸系統
引腳封裝圖

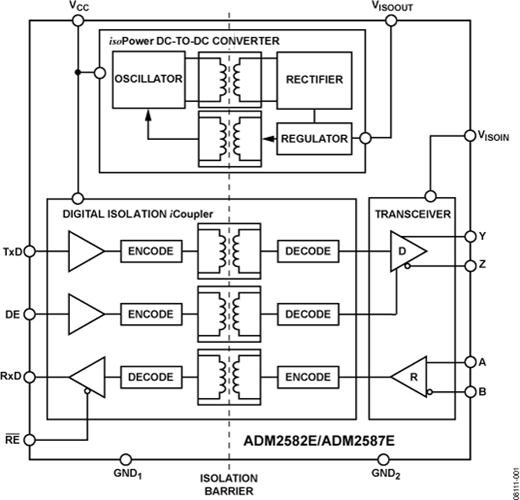

方框圖
