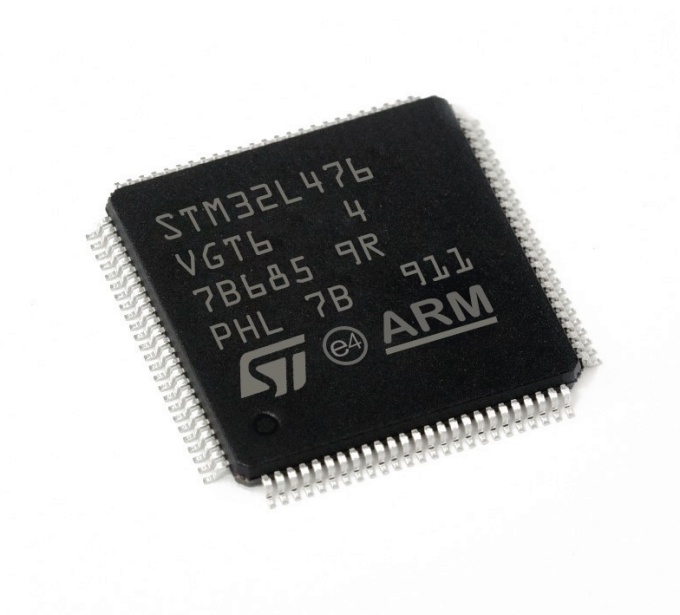

意法半導體STM32L476VGT6單片機的工作原理、應用、參數、引腳和原理圖
在現代科技領域中，意法半導體STM32L476VGT6單片機作為一種先進的嵌入式系統解決方案，引起了廣泛的關注。本文將詳細介紹STM32L476VGT6單片機的特點、應用場景以及其在物聯網和工業自動化領域中的重要作用。
STM32L476VGT6單片機具有出色的性能和高度集成的特點。它采用ARM Cortex-M4內核，運行頻率高達80MHz，配備了大容量的閃存和SRAM，以及豐富的外設接口，如UART、SPI、I2C等。這些特性使得STM32L476VGT6單片機成為開發各種嵌入式系統的理想選擇。
STM32L476VGT6單片機在物聯網應用中具有重要意義。物聯網的快速發展給各行各業帶來了巨大的機遇和挑戰，而STM32L476VGT6單片機恰好滿足了物聯網設備對低功耗、高安全性和可靠性的要求。它支持多種無線通信標準，如Wi-Fi、藍牙和LoRaWAN，可以實現設備之間的互聯互通，并通過豐富的傳感器接口實現對環境數據的采集和處理。
STM32L476VGT6的應用
智能家居：智能照明系統、溫度監測和控制和安全警報系統
智能穿戴設備：可穿戴設備或健康監測設備，例如腕表、運動手環、心率檢測儀
IoT設備：家居自動化、智能城市、智能工業
汽車電子系統：車載電子控制系統，汽車娛樂系統、導航系統和車輛健康監控系統
能源管理：智能家電、太陽能電池板和充電控制器
行業自動化：工業控制、機器人控制和制造業的自動化應用，例如自動化停車場和各種機器設備
STM32L476VGT6的參數
品牌：ST(意法半導體)
分類：32位微控制器MCU
系列：STM32L4
是否無鉛：無鉛 / 符合限制有害物質指令(RoHS)規范要求
安裝類型：SMT
封裝/外殼：LQFP-100
工作溫度：-40~+85℃
接口：CANbus, EBI/EMI, I2C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART, USB OTG
零件狀態：Active
CPU內核：ARM? Cortex?-M4
主頻速度(Max)：80MHz
I/O口總數：82
程序空間容量：1MB
程序空間類型：FLASH
工作電壓(范圍)：1.71~3.6V
內存RAM容量：128x8KB
內核規格：32Bit
供電電壓：1.71~3.6V

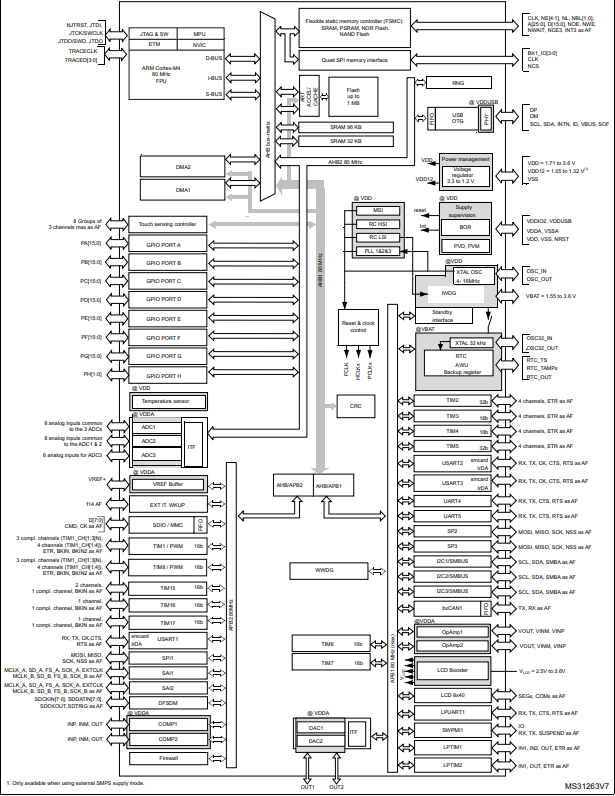

STM32L476VGT6的功能框圖

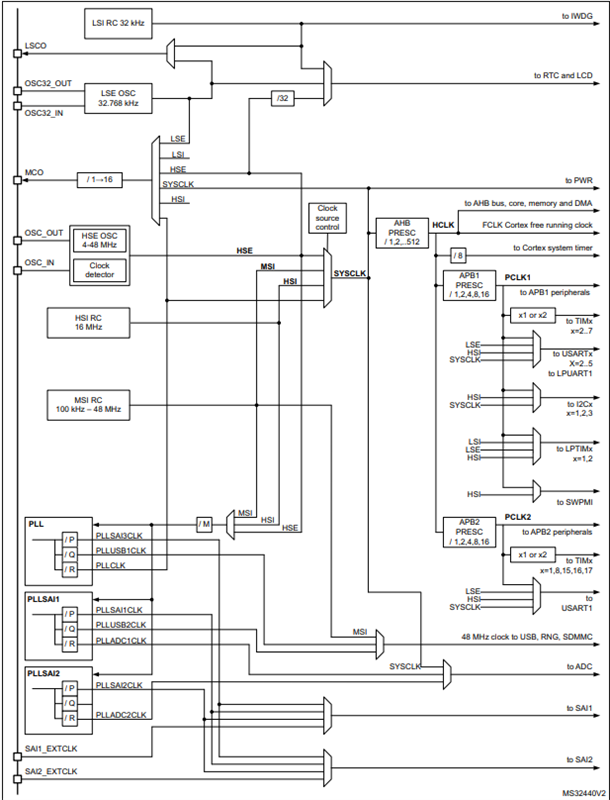

STM32L476VGT6的時鐘樹圖

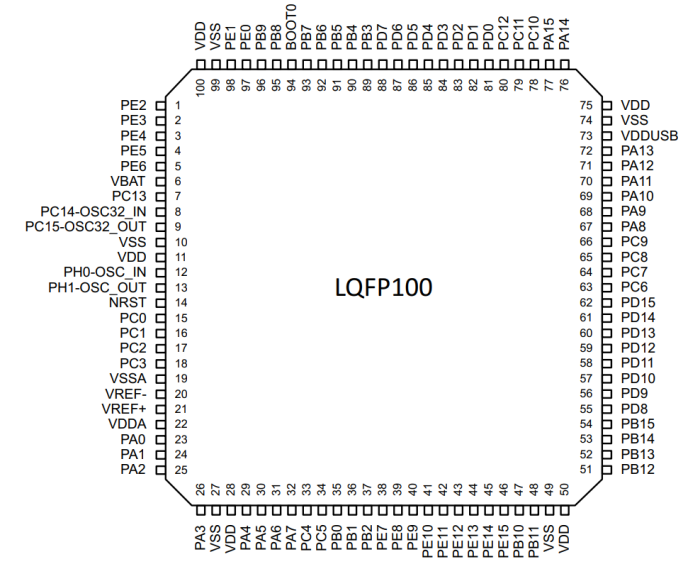

STM32L476VGT6的引腳圖
相關推薦
-
-

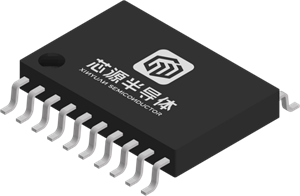

武漢芯源CW32L083如何實現AUTOTRIM時鐘校準？
