ST(意法半導體)的型號STM32L072CZY6TR屬于32位MCU微控制器，結合了通用串行總線(USB2.0無晶體)的連接能力，高速嵌入式存儲器(高達192KB的閃存程序存儲器、6KB的數據EEPROM和20KB的RAM)以及廣泛的增強型I/O和外圍設備。

STM32L072CZY6TR提供高功率效率，可實現廣泛的性能。這是通過大量選擇內部和外部時鐘源、內部電壓自適應和幾種低功耗模式實現的。STM32L072CZY6TR提供多種模擬功能，一個帶硬件過采樣的12位ADC、兩個DAC、兩個超低功耗比較器、多個定時器、一個低功耗定時器(LPTIM)、四個通用16位定時器和兩個基本定時器、一臺RTC和一個SysTick(可用作時基)。

它們還具有兩個看門狗，一個具有獨立時鐘和窗口功能的看門狗，以及一個基于總線時鐘的窗口看門狗。此外，STM32L072CZY6TR嵌入了標準和高級通信接口：最多三個I2C、兩個SPI、一個I2S、四個USART、一個低功耗UART(LPUART)和一個無晶體USB。這些設備提供多達24個電容感測通道，只需為任何應用程序添加觸摸感測功能。

STM32L072CZY6TR還包括一個實時時鐘和一組備用寄存器，它們在待機模式下保持通電。超低功率STM32L072xx設備在1.8至3.6 V電源(斷電時降至1.65 V)下運行，并帶有BOR選項，在1.65至3.6 V的電源下運行，無BOR選項。它們可在-40至+125°C溫度范圍內使用。

STM32L072CZY6TR的功能特點

處理器性能：配備了32位ARM Cortex-M0+內核，主頻最高可達32 MHz，提供高性能的處理能力。

低功耗設計：采用了意法半導體的超低功耗技術，具有優異的功耗管理功能，可有效延長電池壽命。

存儲器和存儲器擴展：具備64KB的Flash存儲器和20KB的SRAM，可存儲大量的程序和數據，并支持存儲器擴展，滿足不同應用需求。

豐富的外設接口：支持多種通信接口，包括SPI、I2C、USART、UART等，以及模擬接口如ADC和DAC，可實現多種外圍設備的連接和數據交換。

靈活的時鐘系統：具備多種時鐘源，支持內部晶振和外部晶振，能夠適應不同的應用場景和精度要求。

安全性和保護性：提供硬件加密和安全性增強功能，可保護存儲在芯片中的數據和代碼的安全性。

豐富的軟件生態系統：意法半導體提供了一套完整的軟件開發工具和支持庫，方便開發者進行軟件開發和調試。

STM32L072CZY6TR的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

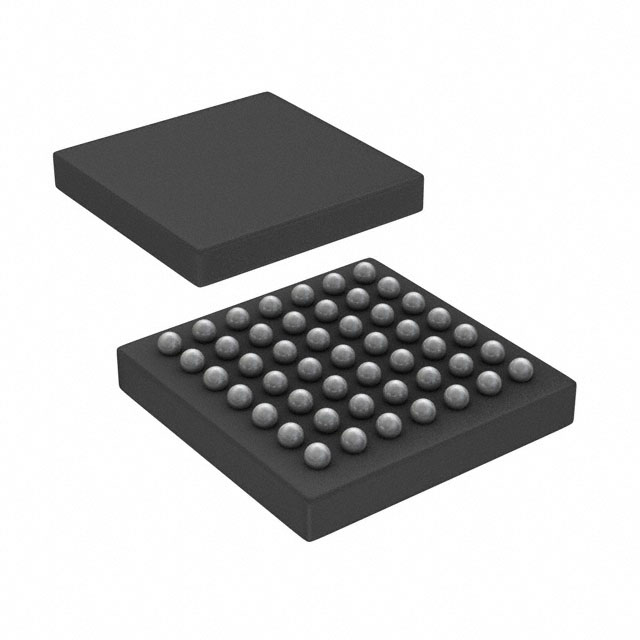

封裝：49-WLCSP

核心處理器：ARM Cortex-M0+

內核規格：32-位

速度：32MHz

連接能力：I2C，IrDA，SPI，UART/USART，USB

外設：欠壓檢測/復位，DMA，POR，PWM，WDT

I/O數：40

程序存儲容量：192KB(192K x 8)

程序存儲器類型：閃存

EEPROM容量：6K x 8

RAM大?。?0K x 8

電壓-供電(Vcc/Vdd)：1.65V ~ 3.6V

數據轉換器：A/D 13x12b; D/A 2x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C(TA)

安裝類型：表面貼裝型

基本產品編號：STM32

HTSUS：8542.31.0001

產品應用：超低功耗MCU

STM32L072CZY6TR的應用領域

STM32L072CZY6TR是一款低功耗MCU微控制器，其主要應用領域如下：

物聯網(IoT)應用：STM32L072CZY6TR的低功耗特性使其非常適合用于各種物聯網設備，如智能家居、智能城市、工業自動化和農業監測等。

低功耗設備：由于STM32L072CZY6TR具有出色的低功耗特性，因此它廣泛應用于需要長時間電池壽命的設備，比如便攜設備、智能手表和傳感器等。

醫療設備：STM32L072CZY6TR的高性能和低功耗使其成為醫療設備領域的理想選擇，例如便攜式醫療診斷設備、健康監測設備和心臟起搏器等。

工業自動化：STM32L072CZY6TR的高性能和強大的通信功能使其非常適合用于工業自動化領域，例如工業控制器、機器人和儀表等。

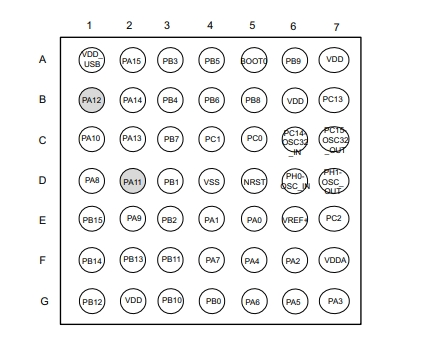

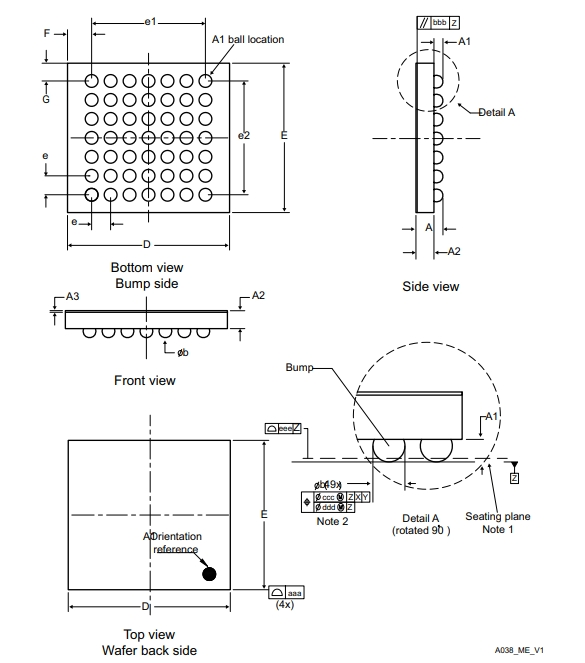

STM32L072CZY6TR的引腳封裝圖

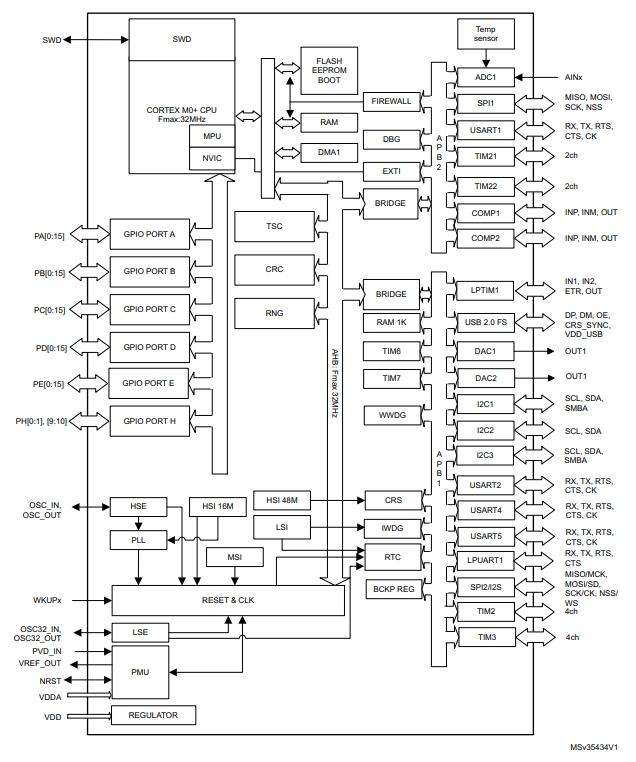

STM32L072CZY6TR的功能方框圖

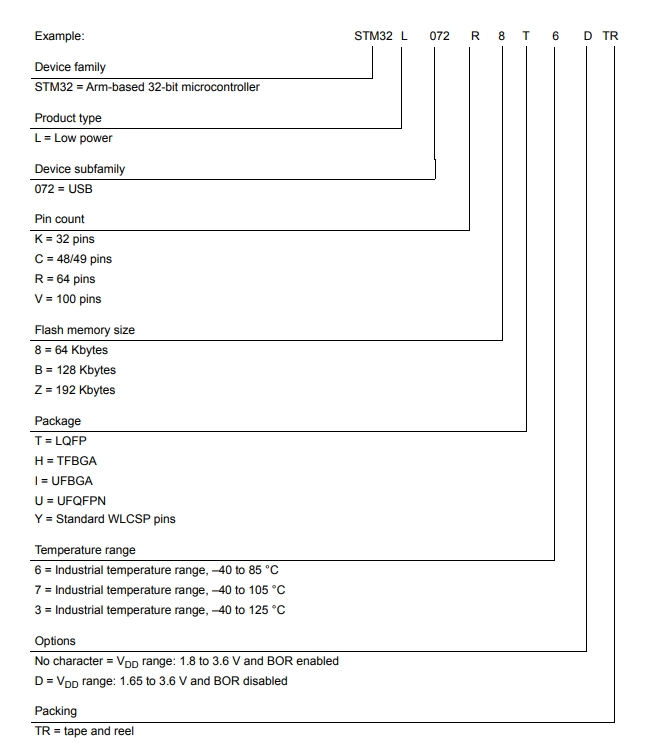

STM32L072CZY6TR的型號解釋圖
