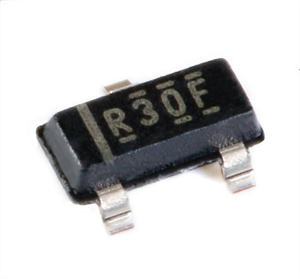

TI(德州儀器)的型號REF3030AIDBZR屬于電壓基準芯片，是采用微型3引腳、SOT-23封裝的精密、低功耗、低壓降電壓基準產品系列。REF30xx提供出色的溫漂和初始精度，具有42μA(典型值)的靜態電流。

低功耗和相對較高的精度使得EF3030AIDBZR非常適合環路供電式工業應用，如壓力和溫度變送器應用中，低功耗是一個關鍵問題。REF30xx 非常便于用在本安和防爆應用中，因為它無需負載電容器即可實現穩定。 REF30xx 的額定工業溫度范圍為 –40°C至+125°C。

在零負載條件下，REF3030AIDBZR由1mV輸出電壓范圍的電源供電。工程師們可在便攜式和電池供電類應用中充分發揮REF30xx系列器件的低壓降、小尺寸和低功耗特性應用中的需求。

德州儀器REF3030AIDBZR的中文參數

品牌：TI(德州儀器)

產品分類：電壓基準芯片

容差：±0.2%

溫度系數：75ppm/°C

封裝：SOT-23-3

噪聲-0.1Hz至10Hz：33μVp-p

包裝：整包裝

噪聲-10Hz至10Hz：94μVrms

商品標簽：汽車級

電壓-輸入：3.05V ~ 5.5V

參考類型：系列

電流-供電：50μA

輸出類型：固定

工作溫度：-40°C ~ 125°C(TA)

電壓-輸出(最小值/固定)：3V

安裝類型：表面貼裝型

電流-輸出：25 mA

基本產品編號：REF3030

德州儀器REF3030AIDBZR的功能特點

1、精密電壓輸出：REF3030AIDBZR能夠提供固定的電壓輸出，精度高達0.04%，可用作精密電壓參考源。

2、低溫漂移：REF3030AIDBZR具有很低的溫度漂移率，通常為每攝氏度1ppm，因此即使在不同溫度下使用，輸出電壓的穩定性也很高。

3、高準確性：REF3030AIDBZR在整個工作溫度范圍內具有很高的準確性，其非線性誤差為0.04%，保證了輸出電壓的穩定性和一致性。

4、低噪聲：REF3030AIDBZR的輸出電壓具有很低的噪聲水平，使得它適用于對電壓噪聲要求較高的應用，如精密測量和傳感器校準等。

5、低功耗：REF3030AIDBZR采用低功耗設計，能夠在節能環境中工作，并且可以通過熱關斷電流，進一步降低功耗。

德州儀器REF3030AIDBZR的應用領域

REF3030AIDBZR是一款功能強大、穩定性高的精密電壓基準源芯片，適用于各種精密測量和校準應用，其主要應用領域如下：

儀器與測量：REF3030AIDBZR可以提供高精度的參考電壓，用于儀器和測量設備中，例如多功能測試儀、示波器、頻譜分析儀等。

工業自動化：在工廠自動化系統中，REF3030AIDBZR可作為穩定的參考電壓源，用于反饋控制系統、PLC(可編程邏輯控制器)等設備。

通信與網絡設備：REF3030AIDBZR的高精度和低溫漂特性使其成為通信和網絡設備中的理想選擇，例如路由器、交換機、無線基站等。

汽車電子：在汽車電子中，REF3030AIDBZR可以用于流明儀表、車載娛樂系統、車載電源管理等應用，以提供穩定的參考電壓。

醫療設備：醫療設備對穩定性和精確性的要求通常很高，REF3030AIDBZR可用于醫療儀器中的參考電壓源，例如血壓計、心電圖儀、體溫計等。

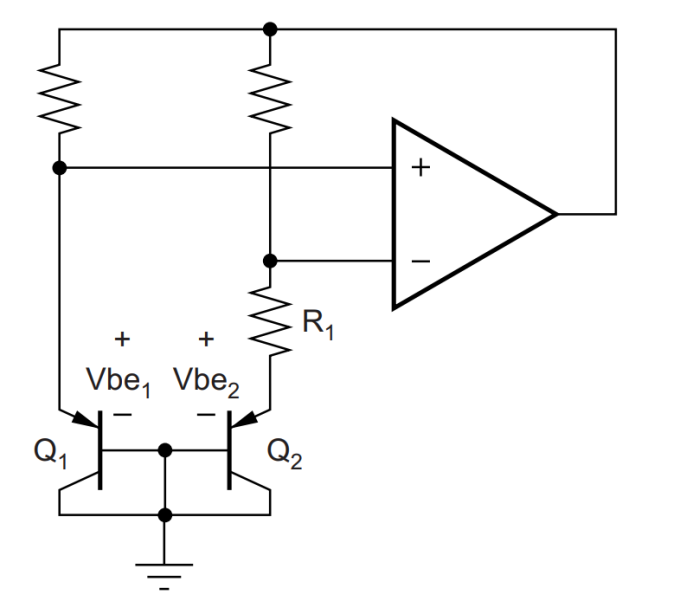

德州儀器REF3030AIDBZR的功能方框圖

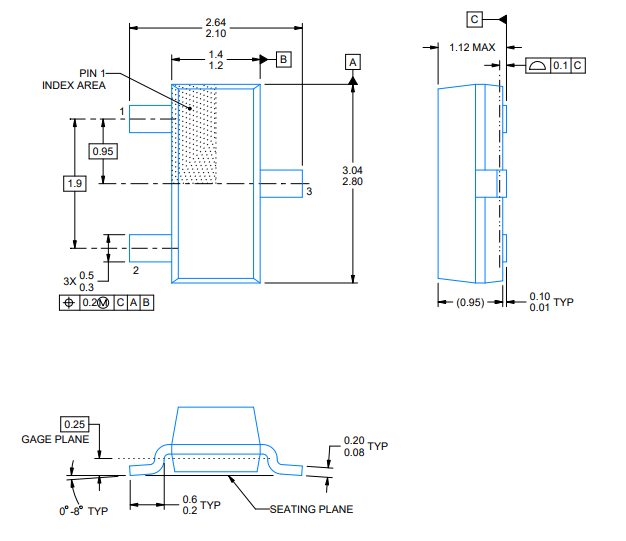

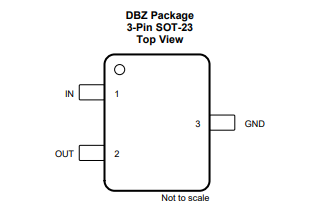

德州儀器REF3030AIDBZR的引腳封裝圖
