芯朋微電子：AP9523高功率密度5V/2.5A模塊電源方案

來源：芯朋微電子| 發布日期：2023-12-26 10:18

AP9523方案亮點

外圍精簡：僅需2顆輸入輸出電容和2顆輸出電壓調節電阻;

布板簡單：內部集成電感和BST電容，無需考慮開關節點布線問題;

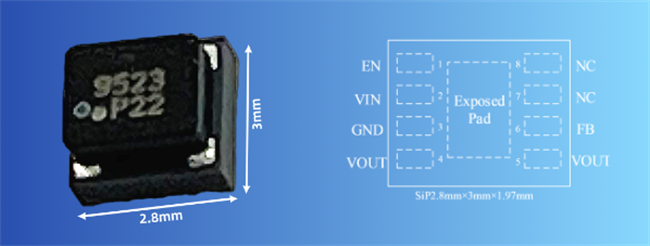

高功率密度：最高轉換效率93%，SiP2.8mm×3mm×1.97mm封裝實現12.5W輸出功率;

快速瞬態響應：采用Neo-COT架構實現快速瞬態響應;

全面智能保護：輸入欠壓鎖定、逐周期限流、輸出短路保護、過溫保護等。

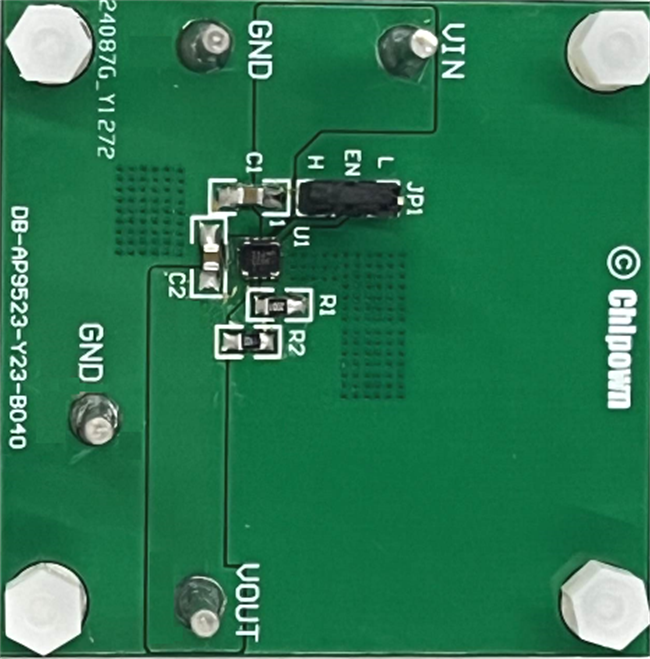

DEMO實物圖

測試數據

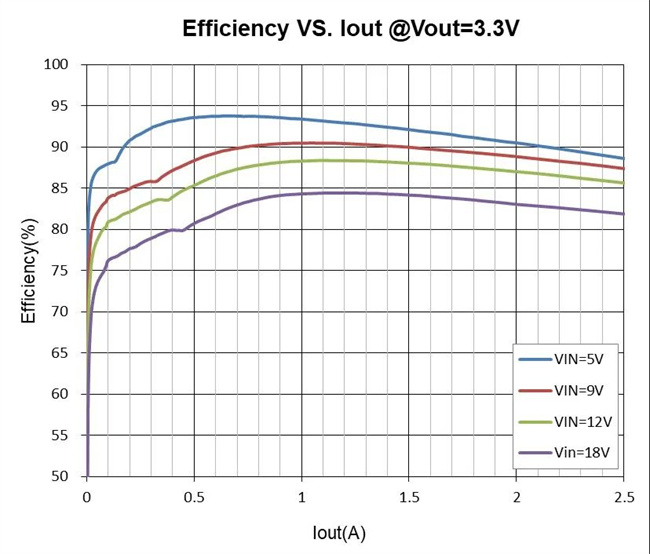

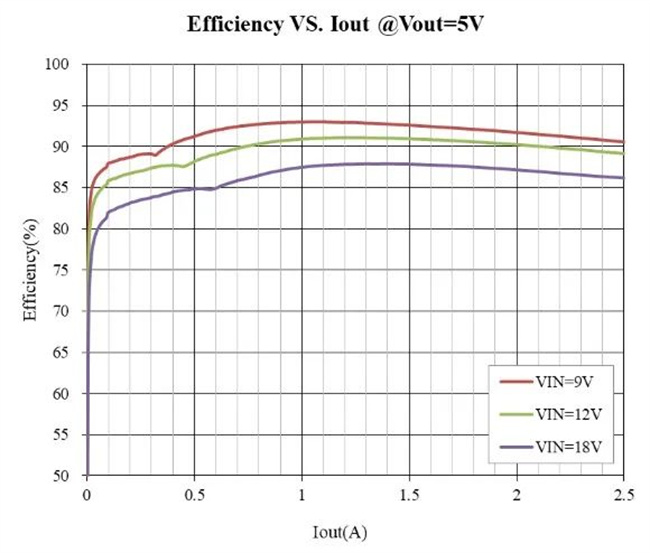

1效率測試

測試條件：VIN=5/9/12/18V,

VOUT=3.3/5V, IOUT=0~2.5A

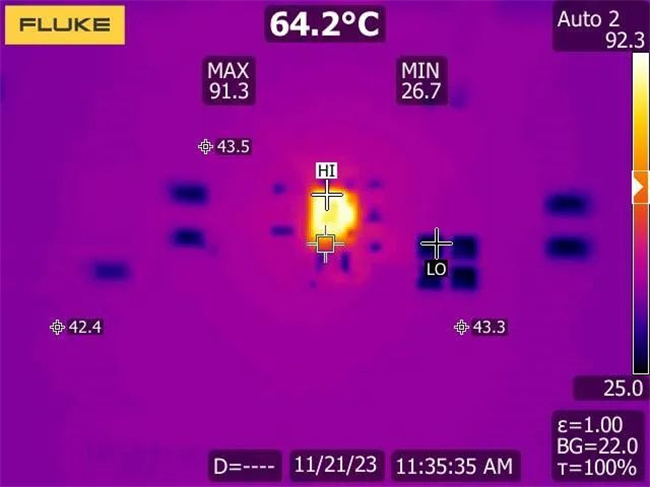

2溫升測試

測試條件：VIN=12V, VOUT=5V,

IOUT=2.5A,環境溫度25℃，Demo半開放、無風環境

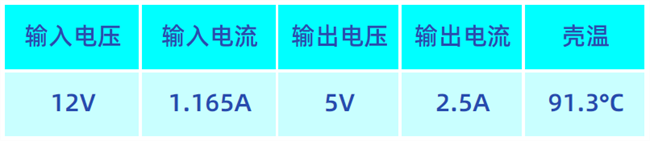

測試結果：模塊表面最高溫度記錄為殼溫

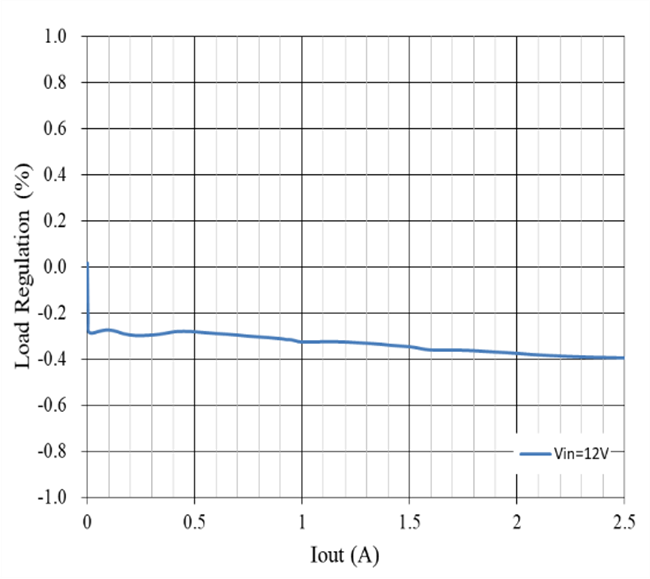

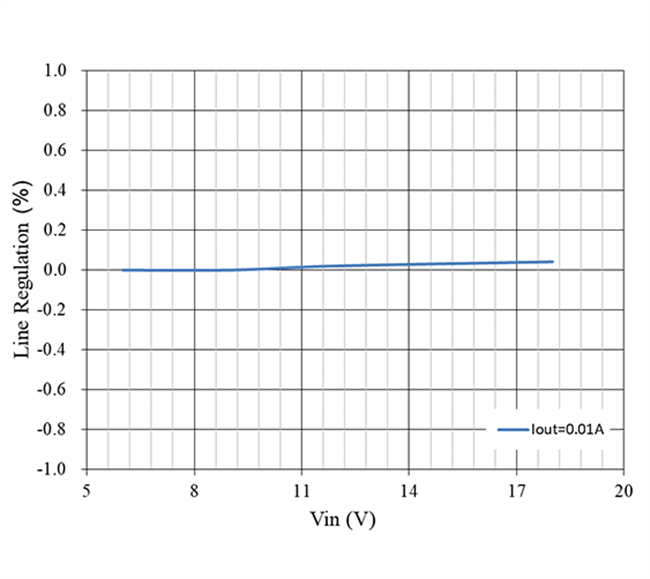

3 線性調整率和負載調整率

測試條件：VIN=5/9/12/18V, VOUT=5V,

IOUT=0~2.5A

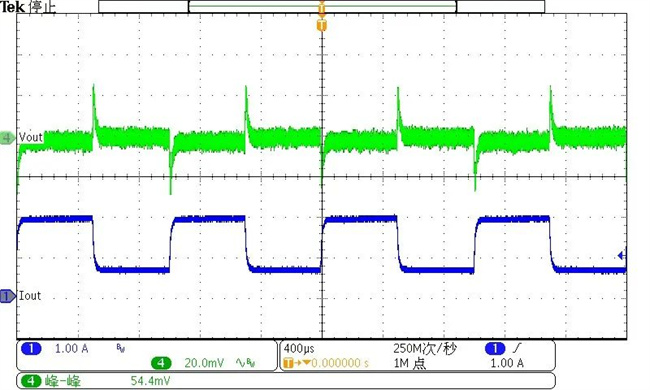

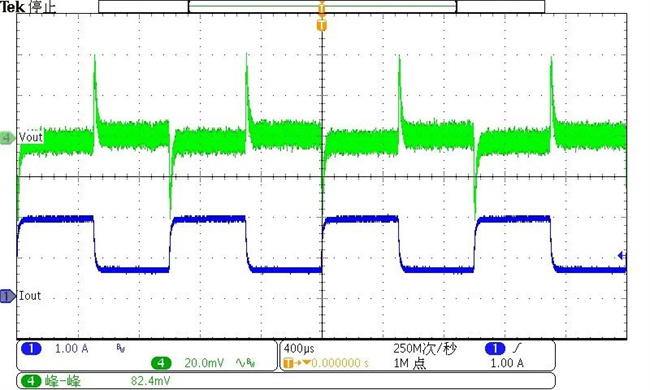

4動態響應和紋波

測試條件：VIN=12V, VOUT=3.3/5V,

IOUT=0.625A~1.875A

測試結果：動態響應VPP =54.4mV, 82.4mV

VOUT=3.3V

VOUT=5V

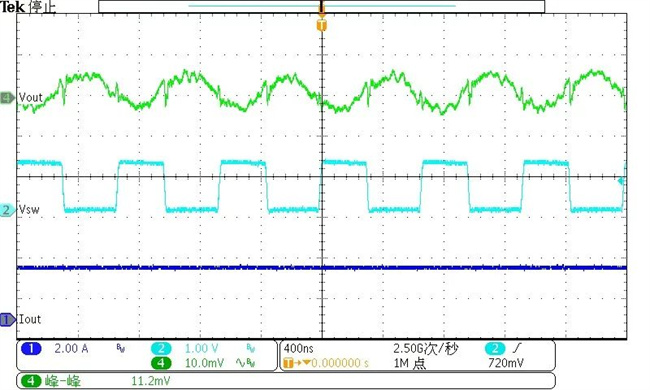

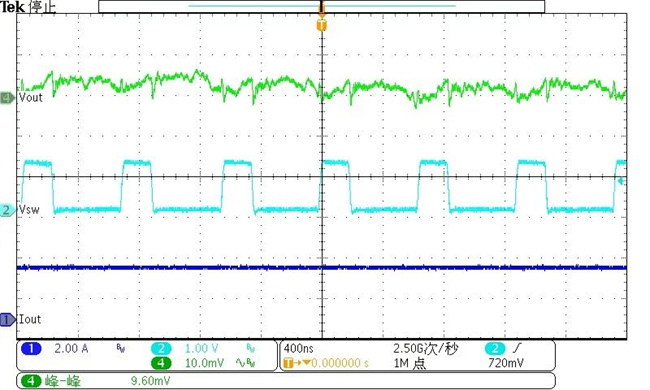

測試條件：VIN=12V, VOUT=3.3/5V,

IOUT=2.5A

測試結果：紋波VPP =9.6mV, 11.2mV

VOUT=3.3V

VOUT=5V

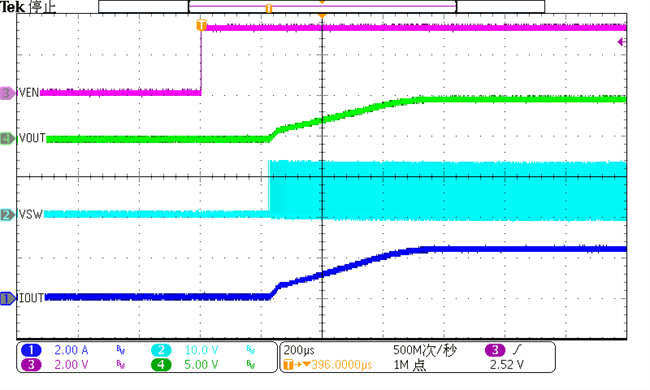

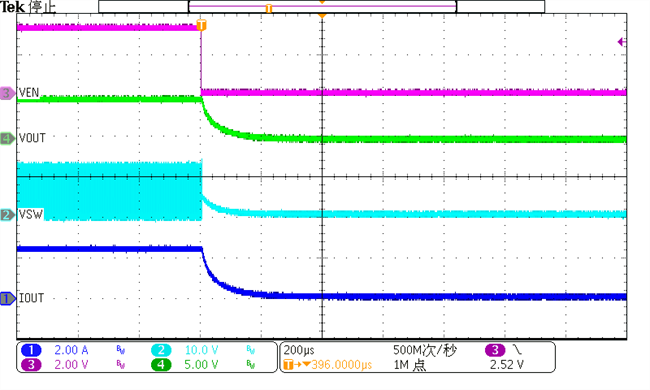

5帶載啟動和關斷

測試條件：VIN=12V, VOUT=5V, IOUT=2.5A

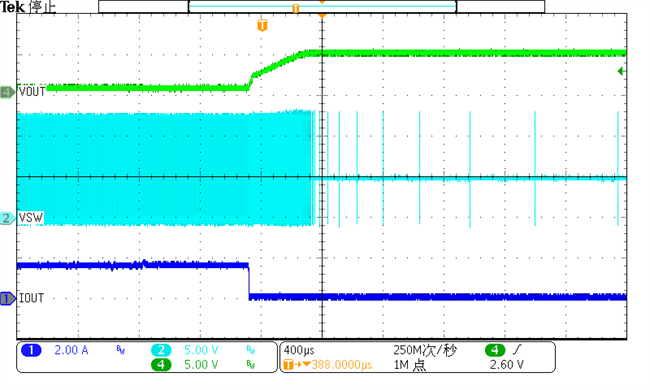

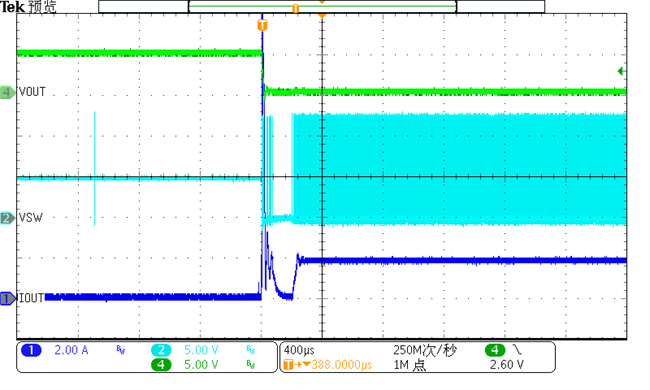

6短路保護和恢復

測試條件：VIN=12V, VOUT=5V

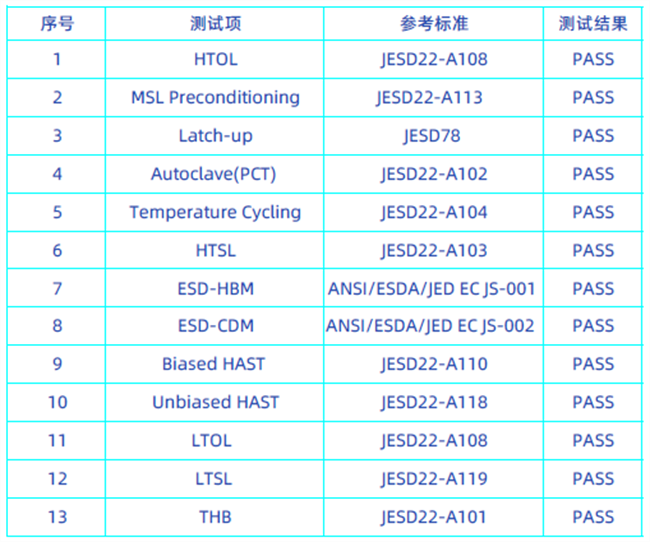

7可靠性測試

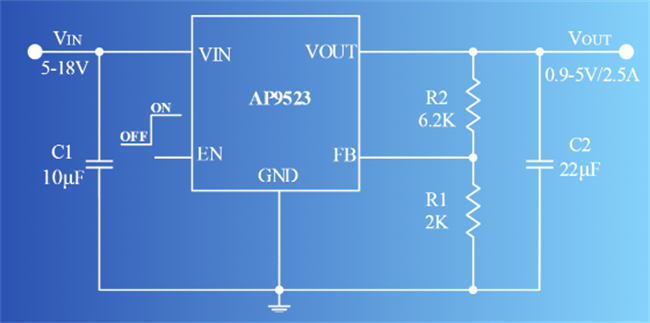

應用要點

① 輸入電容靠近VIN和GND引腳放置。

② 為了增強芯片抗干擾性，提高環路穩定性，FB下偏電阻R1建議≤2kΩ。

③EN引腳為高有效，耐高壓19V，可以直接接到VIN，不允許懸空。
