小尺寸和一流的效率使其成為物聯網、移動和可穿戴電子產品的理想選擇

中國北京，2023年12月28日訊 – Littelfuse公司  是一家工業技術制造公司，致力于為可持續發展、互聯互通和打造更安全的世界提供動力，最新發布保護集成電路產品系列中的五款多功能負載開關器件。

超低功耗負載開關集成電路系列

這些新型負載開關集成電路是額定電流為2和4A的超高效負載開關，集成了真正反向電流阻斷(TRCB)和壓擺率控制功能。 其一流的效率使其成為移動和可穿戴消費電子產品的理想選擇。 這些開關支持業界最低的靜態電流(IQ)、低ON和關斷電流(ISD)，有助于設計人員降低寄生漏電流，提高系統效率，并延長電池的整體壽命。 觀看視頻。

最新的負載開關集成電路非常適合用于各種電子產品設計，包括：

手持設備

可穿戴設備

物聯網(IoT)

SSD存儲

樓宇自動化

消費電子產品

Littelfuse保護半導體業務團隊助理產品經理Bernie Hsieh表示：“新的負載開關集成電路系列通過提供低功耗和省電功能，支持延長移動和可穿戴產品的電池壽命。其封裝的芯片級外形節省了空間，同時集成了多種功能，如壓擺率控制、真正反向電流阻斷和快速輸出放電。”

與以前的解決方案相比，負載開關集成電路具有以下主要優勢：

省電可顯著延長電池壽命。

較低的功耗(較低的RON、IQ和ISD)提供高效率的運行。

這些產品使用芯片級封裝(采用WLCSP)來取代具有多種功能集成的分立電路，如功率MOSFET、反向二極管、放電MOSFET、無源元件等。

芯片級尺寸的外形也顯著降低了PCB空間要求。

負載開關集成電路有以下幾個系列：

LQ05021QCS4 - 5V，2A超低功耗，具有壓擺率控制功能

LQ05021RCS4 - 5V，2A超低功耗，具有真正反向電流阻斷功能

LQ05022QCS4 - 5V，2A超低功耗，具有壓擺率控制功能

LQ05041QCS6 - 5V，4A超低功耗，具有壓擺率控制功能

LQ05041RCS6 - 5V，4A超低功耗，具有真正反向電流阻斷功能

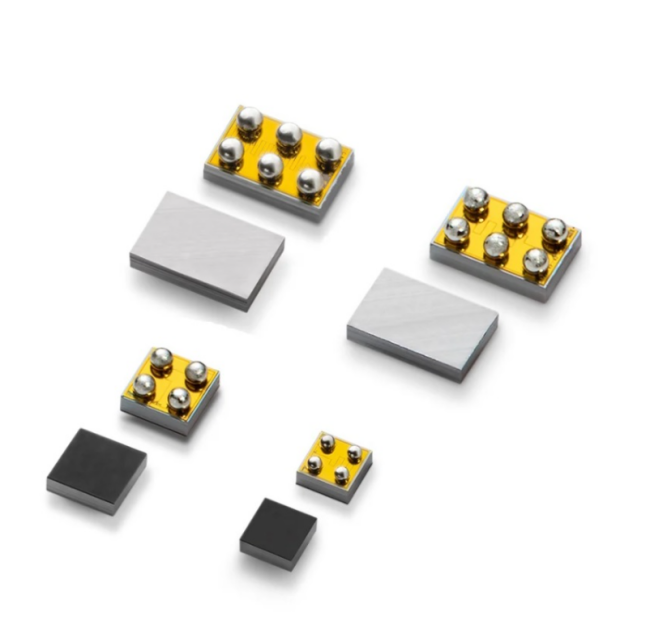

負載開關器件采用小型芯片級封裝，具有：

? 四(4)個凸點，封裝尺寸為0.77mm x 0.77mm x 0.46mm，間距為0.4mm

? 四(4)個凸點，芯片尺寸為0.97mm x 0.97mm x 0.55mm，間距為0.4mm

? 六(6)個凸點，封裝尺寸為0.97mm x 1.47mm x 0.55mm，間距為0.5mm
