DC/DC降壓芯片讓電壓不再高峰重疊！
DC/DC降壓芯片讓電壓不再高峰重疊！
降壓芯片是一種電子元件，可以將輸入電壓降低到輸出電壓，同時保證電流的穩定輸出，輸入電壓高于輸出電壓時，降壓芯片可以提供所需的輸出電壓。它的作用是保護電路穩定運行，同時可以降低功耗和減小體積。
工作原理是通過高效轉換電能的方法，將輸入電壓轉換成所需的輸出電壓。其中包括三個部分：輸入端、控制端和輸出端。輸入端接受電能，控制端對電能進行處理，輸出端將電能輸出。控制端可以通過改變開關管的導通狀態，來控制輸出電壓的高低。
降壓芯片廣泛應用于各種電子產品中，如手機、平板電腦、電視機、電腦等。它的特點是體積小、效率高、適應范圍廣，因此被廣泛應用于各種領域。
市面上有很多品牌的降壓芯片，如英飛凌、TI德州儀器、ADI等。其中TI德州儀器的LM2576是一種非常經典的降壓芯片，廣泛應用于各種領域。同時，國內的芯片廠商也在不斷發展壯大，如瑞芯微、三安光電等。
降壓芯片的應用范圍非常廣，而且隨著科技的不斷進步，它的功能和性能也在不斷提高。
推薦產品+
相關推薦
-
-
瑞薩R7FA4M1AB3CFM#AA0單片機的中文參數、功能特點以及應用領域
瑞薩R7FA4M1AB3CFM#AA0單片機的中文參數?：?制造商?：瑞薩電子（Renesas Electronics）?產品系列?：RA4M1系列?封裝類型?：LQFP-64（64引腳，10mm×10mm）?CPU內核?：ARM Cortex-M4，32位單核?最大主頻?：48MHz?程序存儲容量?：256KB（Flash）?RAM大小?：32KB?EEPROM容量?：8KB?I/O引腳數?：最高81個（具體數量可能因配置而異）?ADC（模數轉換器）?：18通道，14位分辨率?DAC（數模轉換器）?：1通道8位，2通道12位?工作電壓范圍?：1.6V至5.5V?工作溫度范圍?：-40°C至105°C?連接能力?：支持CANbus、EBI/EMI、I2C、SCI、SPI、UART/USART、USB等接口?外設?：DMA、LVD（低壓檢測）、POR（上電復位）、PWM（脈沖寬度調制）、WDT（看門狗定時器）?安全特性?：支持安全啟動、AES加密、SHA-256認證等?功能特點?：?高性能處理器?：基于ARM Cortex-M4內核，提供高效的計算和數據處理能力，適用于需要實時響應的應用場景。?豐富的存儲資源?：256KB Flash和32KB RAM，滿足復雜程序存儲和運行需求，同時支持8KB EEPROM用于數據存儲。?多通道高精度ADC?：18通道14位ADC，支持多路模擬信號采集，適用于需要高精度數據采集的應用。?靈活的DAC配置?：提供1通道8位和2通道12位DAC，滿足不同精度的模擬信號輸出需求。?低功耗設計?：支持多種低功耗模式，如睡眠模式、停止模式等，有效降低功耗，延長設備續航時間。?強大的外設支持?：集成DMA、PWM、WDT等外設，簡化硬件設計，提高系統可靠性。?安全特性?：支持安全啟動、AES加密和SHA-256認證，保障系統安全性和數據完整性。?寬電壓和溫度范圍?：工作電壓范圍寬，適應不同電源設計；工作溫度范圍廣，適用于惡劣環境。?應用領域?：?工業控制?：在自動化生產線、機器人控制等應用中，實現實時數據處理和控制，提升生產效率。?網絡通信?：支持多種通信協議，如CANbus、Ethernet等，適用于路由器、交換機等網絡設備，滿足高速數據傳輸需求。?汽車電子?：可用于車載信息娛樂系統、ADAS（高級駕駛輔助系統）等，提高車輛智能化水平。?消費電子?：在智能家居、可穿戴設備中，提供強大的處理能力和靈活的設計方案。?醫療設備?：適用于便攜式醫療設備，如血糖儀、心電圖機等，提供穩定可靠的數據處理和存儲能力。?測試測量設備?：在需要大量數據采集通道的測試測量設備中，能夠提供穩定可靠的支持。
-
-

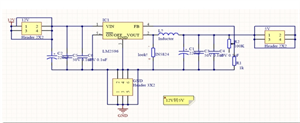

NS美國國半LM2596電源芯片可調穩壓電路原理圖
