如何合理使用TVS二極管？

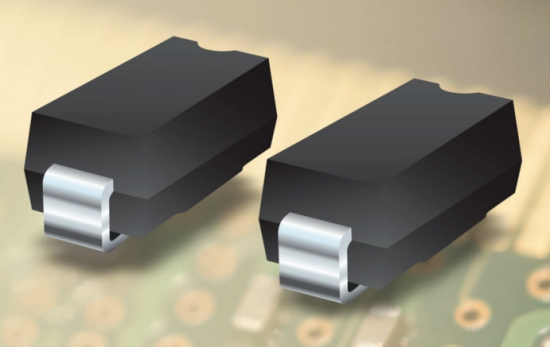

TVS二極管是一種常用的保護電路元件，可用于抵御瞬態過電壓，保護電路中的其他器件不受損壞。但是，在實際應用中，如何合理地并聯或串聯使用TVS二極管卻是一個需要注意的問題。下面，我們來一起了解一下。
如何合理使用TVS二極管？
一、并聯使用
在保護電路中，常常會使用多個TVS二極管進行并聯，以提高保護效果。在進行并聯時，需要注意以下幾點：
1. 選擇合適的TVS二極管
并聯使用的TVS二極管需要具有相同的額定反向電壓和瞬態功率，否則可能會導致并聯不均衡，影響保護效果。因此，在選擇TVS二極管時，應該根據實際需要選擇相同參數的器件。
2. 連接方式
并聯使用的TVS二極管需要采用平衡連接方式，以確保各個器件在保護過程中能夠均衡分擔瞬態過電壓。常用的連接方式有平行連接、星形連接和三角形連接等。
3. 均衡性測試
在并聯使用多個TVS二極管時，需要對各個器件進行均衡性測試，以確保各個器件在保護過程中能夠均衡分擔瞬態過電壓。測試方法包括電壓分配測試和電流分配測試等。
二、串聯使用
在一些特殊情況下，需要使用多個TVS二極管進行串聯，以提高保護電路的穩定性和可靠性。在進行串聯時，需要注意以下幾點：
1. 選擇合適的TVS二極管
串聯使用的TVS二極管需要具有相同的額定反向電壓和瞬態功率，否則可能會導致串聯不均衡，影響保護效果。因此，在選擇TVS二極管時，應該根據實際需要選擇相同參數的器件。
2. 連接方式
串聯使用的TVS二極管需要采用串聯連接方式，以確保各個器件在保護過程中能夠依次分擔瞬態過電壓。常用的連接方式包括串聯連接和并聯式串聯等。
3. 均衡性測試
在串聯使用多個TVS二極管時，需要對各個器件進行均衡性測試，以確保各個器件在保護過程中能夠依次分擔瞬態過電壓。測試方法包括電壓分配測試和電流分配測試等。
在實際應用中，合理地并聯或串聯使用TVS二極管，可以有效地提高保護電路的穩定性和可靠性。因此，在選擇器件和連接方式時，需要根據實際需要進行合理的選擇和測試，以確保保護效果的最大化。
