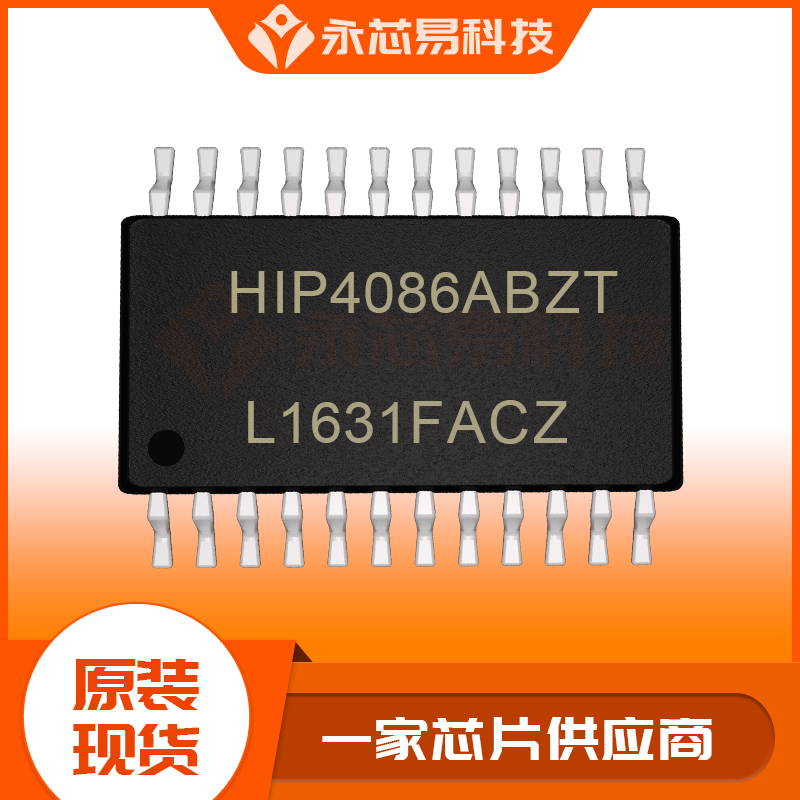

以下是對RENESAS瑞薩HIP4086ABZT柵極驅動芯片的詳細介紹：

一、中文參數

?商品型號?：HIP4086ABZT。

?商品封裝?：SOIC-24-300mil。

?驅動配置?：三相；半橋。

?通道類型?：3相。

?驅動器數?：6。

?柵極類型?：N溝道。

?負載類型?：MOSFET。

?工作電壓?：7V~15V。

?電源電壓（Max）?：15V。

?電源電壓（Min）?：7V。

?高壓側電壓-最大值（自舉）?：95V。

?灌電流（IOL）?：30mA。

?拉電流（IOH）?：700mA（或500mA，根據不同應用條件可能有所變化）。

?電流-峰值輸出（灌入，拉出）?：500mA。

?邏輯電壓（VIL，VIH）?：1V，2.5V（輸入邏輯門限）。

?上升/下降時間（典型值）?：20ns/10ns；上升時間（Max）40ns；下降時間（Max）20ns。

?延遲?：75ns。

?工作溫度?：-40℃~+125℃（或-40℃~150℃，根據不同應用條件可能有所變化）。

?引腳數/針腳數?：24。

?封裝/外殼?：24-SOIC（0.295"，7.50mm寬）。

?安裝方式?：表面貼裝。

?包裝方式?：Tape & Reel（TR）/編帶。

?符合標準?：RoHS標準、RoHS Compliant（無鉛）。

二、應用領域

HIP4086ABZT柵極驅動芯片憑借其高效的驅動能力和豐富的保護功能，廣泛應用于多個領域：

?汽車領域?：在電動汽車（EV）和混合動力汽車（HEV）的電機驅動系統中，如車載充電器（OBC）和高壓直流-直流轉換器（DC-DC）中，驅動MOSFET或IGBT等功率器件，實現高效的電能轉換和傳輸。同時，也應用于電動汽車的空調系統、電動助力轉向系統（EPS）和電子剎車系統等輔助設備中。

?工業領域?：在工業自動化和電機驅動系統中不可或缺，用于驅動IGBT模塊，實現對電機的精確調速和控制。同時，也應用于工業電源、不間斷電源（UPS）和機器人等領域。

?新能源領域?：在太陽能逆變器和風力發電系統中得到廣泛應用，負責驅動功率器件，實現高效的能量轉換和傳輸。

?家電領域?：被廣泛應用于各種需要精確功率控制的設備中，如空調、冰箱、洗衣機等白色家電中的壓縮機、電機等關鍵部件的驅動，以及微波爐、電磁爐等廚房電器的加熱效率和控制精度的提升。

?通信領域?：用于驅動功率放大器和電源模塊，確保通信設備的高效運行和信號的穩定傳輸。

三、功能特點

HIP4086ABZT是一款三相橋式N通道MOS管驅動器集成電路，特別針對于脈寬調制電動機控制。

在三相橋式結構中獨立地驅動6個N溝道場效應晶體管。

具有靈活的輸入協議，可驅動每種可能的開關組合。

降低了驅動電流（相較于某些類似產品）。

有較多的可調節的死區時間（0.25μs到4.5μs）。

適用于從直流到100kHz的應用范圍。

具有可變的欠壓保護設定值。

提供了電荷泵和自舉電路以保持高端偏置電源。

具有可編程補充自舉電壓時間。

綜上所述，RENESAS瑞薩HIP4086ABZT柵極驅動芯片是一款功能強大、應用廣泛的柵極驅動芯片。如需更多信息或購買需求，請隨時聯系我哦！
