ADI亞德諾生產的SSM6515是一款全集成式數字輸入、高效率、單聲道D類音頻放大器，非常適合無線耳機應用。該應用電路只需較少的外部器件，采用1.8 V (PVDD)電源和1.2 V至1.8 V (IOVDD)電源供電。使用1.8 V信號時，可以共用這些電源。它可以提供85 mW連續輸出功率，驅動16 Ω負載，總諧波失真加噪聲(THD + N)小于1%。

SSM6515采用高效率、低噪聲調制方案，無需外部電感/電容(LC)輸出濾波器。該方案在非常低的輸出功率下也能持續提供高效率，與傳統的耳機放大器相比可延長電池壽命。該器件能夠在55 mW功率下驅動16 Ω負載，工作效率高于90%，A加權信噪比(SNR)為113 dB。與其它D類架構相比，穩定的擴頻、共模脈沖密度調制提供更低的電磁干擾(EMI)輻射發射。

數字輸入功能無需外部數模轉換器(DAC)。SSM6515具有微功耗關斷模式，采用1.8 V PVDD電源時，關斷電流典型值為6 μA，無輸入時可自動關斷。該器件還內置爆音與咔嚓聲抑制電路，盡可能減小器件開啟和關閉期間輸出端的電壓突波。輸入支持各種串行音頻格式，包括I2S、時分多路復用(TDM)和脈沖密度調制(PDM)。

SSM6515可采用I2C控制接口或在獨立模式下工作，額定溫度范圍為?40°C至+85°C。該器件內置輸出短路保護功能。SSM6515采用11引腳、0.984 mm × 1.444 mm、無鹵0.35 mm間距晶圓級芯片規模封裝(WLCSP)。

SSM6515功能框圖

SSM6515應用電路圖

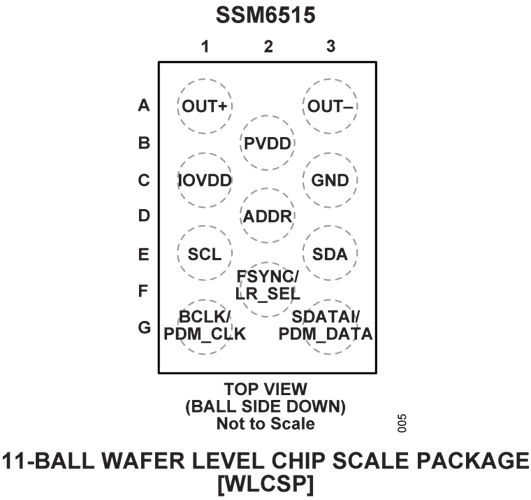

SSM6515引腳圖

SSM6515應用

無線耳機

主動降噪耳機

智能手機耳機揚聲器

助聽設備

便攜式電子設備

SSM6515的優勢和特點

無濾波器數字輸入，具有已針對麥克風驅動器優化的 3 級 Σ-Δ 調頻的單聲道差分輸出 D 類放大器

1.8 V 單電源供電

80 mW 輸出功率，16 Ω 負載，THD + N 為 <0.1%

有效值噪聲為 2.57 μV，A 加權信噪比為 113 dB，動態范圍

30 mW 時 THD + N 為 0.003%，1 kHz 輸出，32 Ω 負載

采用 I2C 控制，具有多達 4 個引腳可選地址，或獨立運行

多種串行數據格式

時分復用、I2S 或左對齊從屬模式

PDM 輸入工作頻率范圍為 2.8224 MHz 至 12.288 MHz

支持 8 kHz 至 768 kHz 的采樣率

3.9 μs 延遲，輸入為 6 MHz PDM

靈活的數字增益調整

隔直流高通濾波器（帶可編程轉折頻率）

高性能模式下典型空閑功耗為 1.55 mW

用于降低功耗的低功耗模式

靈活的輸出增益限制器和削波

利用零數字輸入自動關斷

短路保護

爆音與喀噠聲抑制

用戶可選的超低 EMI 發射模式

上電復位

1.8 V PVDD電源

1.2 V 至 1.8 V IOVDD電源

11 球 0.984 mm × 1.444 mm 0.35 mm 間距 WLCSP
