工作原理+特性+應用，一文讀懂納芯微NCA9306-DVSR電壓電平轉換器
NCA9306-DVSR器件是一款采用使能(EN)輸入的雙路雙向I2C和SMBus電壓電平轉換器，可以在1.2V到5V之間實現雙向電壓轉換而無須使用方向引腳。此開關具有低導通狀態電阻(RON)，可以在最短傳播延遲情況下建立連接。當EN為高電平時，轉換器開關打開，并且SCL1和SDA1 I/O被分別連接至SCL2和SDA2 I/O，從而實現端口間的雙向數據流。當EN為低電平時，轉換器開關關閉，在端口之間存在一個高阻抗狀態。除了電壓轉換，NCA9306-DVSR器件還可用于將400kHz總線與100kHz總線隔離開，方法是在快速模式通信過程中控制EN引腳以斷開較慢總線的連接。產品特性?適用于I2C應用中的SDA和SCL線路的2位雙向轉換器?與I2C和系統管理總線(SMBus)兼容?可以實現以下電壓之間的電平轉換1.2V VREF1和1.8V, 2.5V, 3.3V或5V VREF21.8V VREF1和2.5V, 3.3V或5V VREF22.5V VREF1和3.3V或5V VREF23.3V VREF1和5V VREF2?在無方向引腳的情況下提供雙向電壓轉換?漏極開路I2C I/O端口(SCL1, SDA1, SCL2和SDA2)?閂鎖性能超過100mA，符合JESD78 II類規范?ESD保護性能超出JESD22標準o2000V人體充放電模型(A114-A)o1000V充電器件模型(C101)?工作溫度：-40℃~105℃?符合RoHS的封裝：VSSOP-8, TSSOP-8應用場景?I2C, SMBus, PMBus, MDIO, UART, 低速SDIO, GPIO和其他雙向信號接口?服務器?路由器（電信交換設備）?個人計算機?工業自動化引腳交換機配置翻譯配置典型電路（開關始終啟用）NCA9306布局示例
-
-

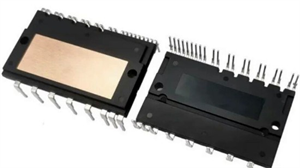

芯能發布SiC-MOS智能功率模塊
IPM29- SiC_MOS智能功率模塊新產品內部集成了新一代N溝道增強型1200V-SiC_MOSFET芯片與與優化的SOI工藝6通道柵極驅動芯片，作為緊湊的1200V等級封裝，這款SiC MOSFET IPM使用簡便，針對SIC定制優化驅動部分，有效減小開關振蕩。此外，它采用緊湊式封裝，得益于使用具備很高熱導率的DBC基板，具有良好熱性能和充足的電氣隔離等級能力，具有出色的功率密度、可靠性和性能。它針對相關應用進行了優化，是一款用于高效率的電機驅動與有源功率校正電路的高效逆變平臺而設計的個性化產品。例如供暖通風空調，風扇電機，車載空調及三相功率因數校正。填補IPM產品市場端的高壓平臺的高頻應用需求。IPM29- SiC_MOS新系列產驅動集成了自舉電路、一體化使能與可調故障輸出（FO）、防直通互鎖、欠壓保護與溫度輸出功能，優化的高壓柵極驅動配合內集成的高速、低阻抗SiC_MOSFETS逆變橋，極大地改善產品工作EMI特性與開關損耗，適用于高頻開關需求的電機驅動應用。目前產品的規格等級有20A / 1200V > XNC20S12FT。產品特點1、集成1200V/20A高壓柵極驅動與配套高速開關SiC_MOS逆變拓撲2、優化驅動與SiC_MOS開關，降低開關損耗與優化EMI特性3、三相全橋逆變拓撲，下橋發射極開路，適用于各類電機驅動場景4、驅動集成帶限流電阻自舉二極管5、內置欠壓保護、過流保護，互鎖、可調故障輸出及溫度輸出(VOT)6、完全兼容3.3V和5V驅動輸入信號7、絕緣電壓等級：2500Vac內部拓撲整機應用測試32khz載波頻率采樣15A電流采樣溫升曲線XNC20S12FT 新品SiC智能功率模塊在整機運行實驗中表現優秀，在較高工作載波頻率（32KHz），負載電流為80%的額定電流的工況下溫升表現良好，電流、電壓波形穩定無明顯尖刺干擾，能保證電機的穩定、高效運轉。
