ST意法半導體公司的STM32H750微控制器是他們現有的STM32H7產品的價值線。通過限制產品中嵌入式Flash的數量，這條價值線提供了一個突破性的價格水平，在STM32H7系列中沒有提供到目前為止。STM32H7值線仍然提供了足夠的嵌入式Flash來安全地存儲引導代碼或?qū)崟r代碼和數據。

STM32H750設備基于高性能Arm Cortex-M7 32位RISC核心，工作頻率高達400 MHz。Cortex-M7核心具有一個浮點單元(FPU)，支持Arm雙精度和單精度數據處理指令和數據類型。STM32H750設備支持全套DSP指令和內存保護單元(MPU)，以提高應用程序的安全性。

所有的設備提供三個adc，兩個dac，兩個超低功耗比較器，一個低功耗RTC，一個高分辨率定時器，12個通用16位定時器，兩個用于電機控制的PWM定時器，五個低功耗定時器，一個真正的隨機數發生器(RNG)，和一個密碼加速單元。該器件支持外部sigma-delta調制器(DFSDM)的四個數字濾波器。它們還具有標準和先進的通信接口。

STM32H750xB器件工作在-40°C至+85°C的溫度范圍內，電源為1.62 V至3.6 V。通過使用外部電源管理器并將PDR_ON引腳連接到VSS，供電電壓可以降至1.62 V。否則，電源電壓必須保持在1.71 V以上，嵌入式電源電壓檢測器啟用。除了LQFP100以外，所有包上都有USB專用電源輸入，以允許更大的電源選擇。一套全面的節能模式允許低功耗應用程序的設計。

STM32H750xB器件提供三種封裝，范圍從100針到240針/球。外設集包括所選設備的更改。

STM32H750特性

32位Arm Cortex-M7內核

128千字節的閃存

安全

ROP, PC-ROP，主動篡改，安全固件升級支持，安全訪問模式

通用輸入/輸出

多達168個I/O端口具有中斷能力

復位和電源管理

低功率消耗

時鐘管理

互連矩陣

4個DMA控制器卸載CPU

多達35個通信外設

11模擬外設

圖形

LCD-TFT控制器高達XGA分辨率

Chrom-ART圖形硬件加速器(DMA2D)，以減少CPU負載

硬件JPEG編解碼器

多達22個計時器和看門狗

加密加速

調試模式

96位的惟一ID

所有包都是ECOPACK2兼容的

STM32H750應用領域

電機驅動和應用控制

醫療設備

工業應用

PLC)

逆變器

斷路器

打印機和掃描儀

報警系統，視頻對講機，暖通空調

家用音響設備

移動應用、物聯網

可穿戴設備:smartwatches

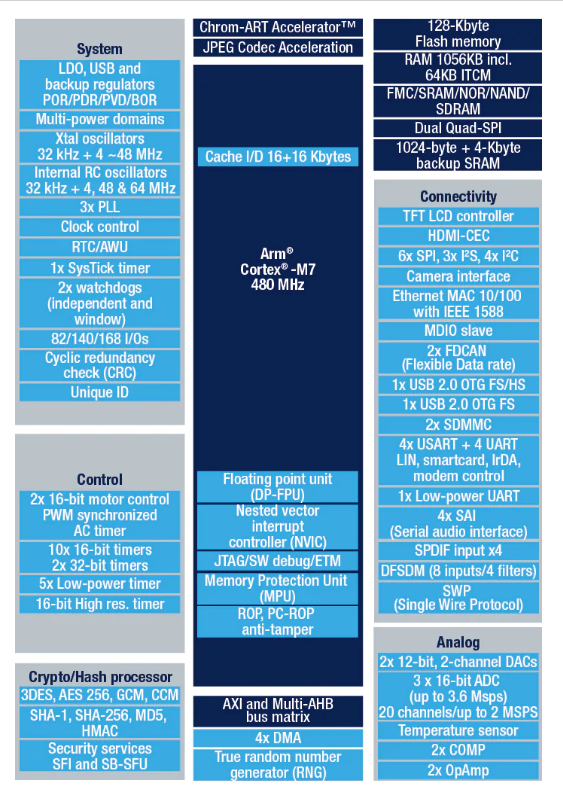

STM32H750電路原理圖

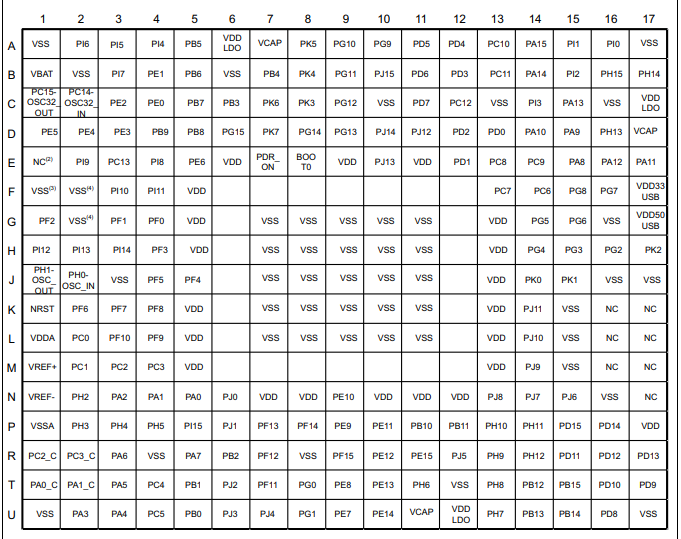

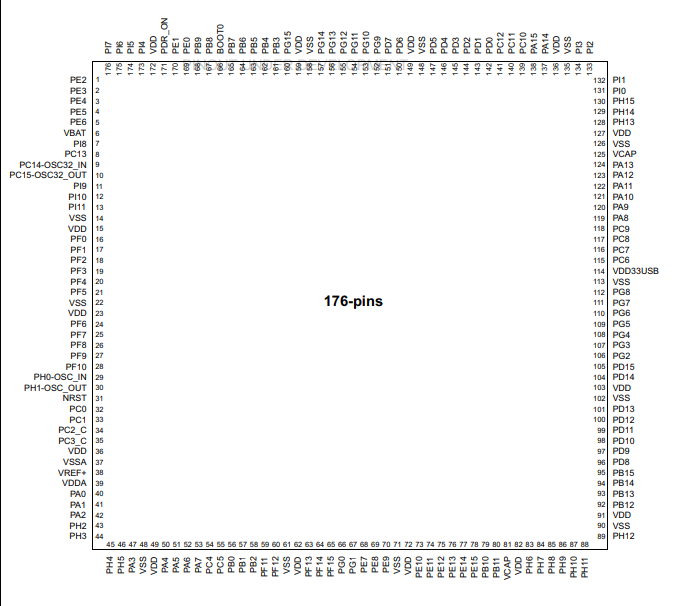

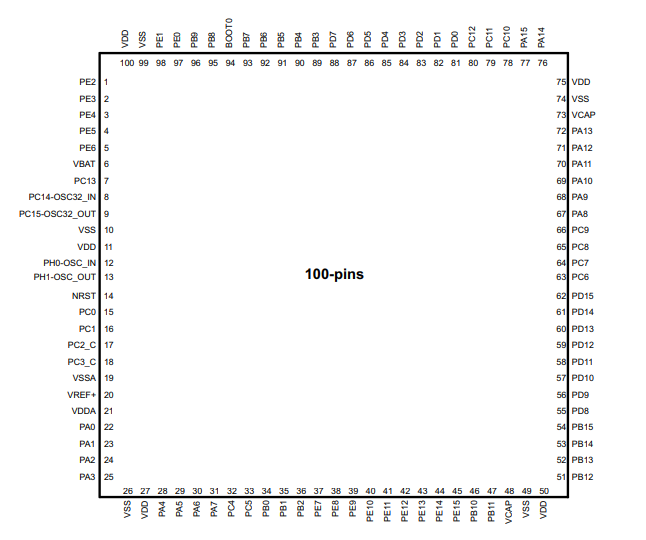

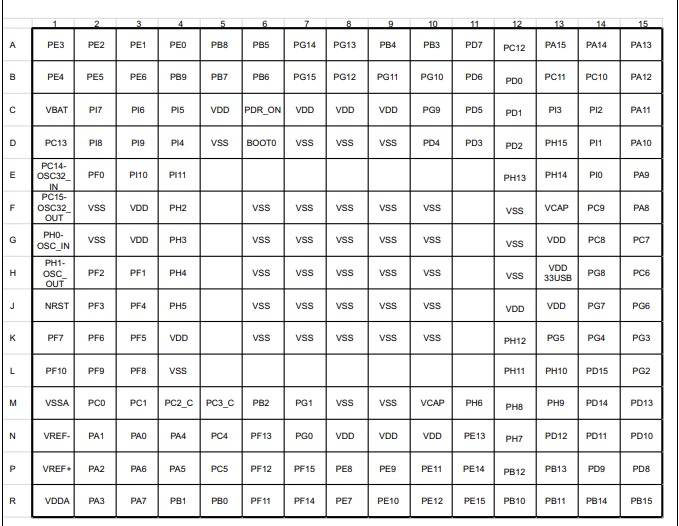

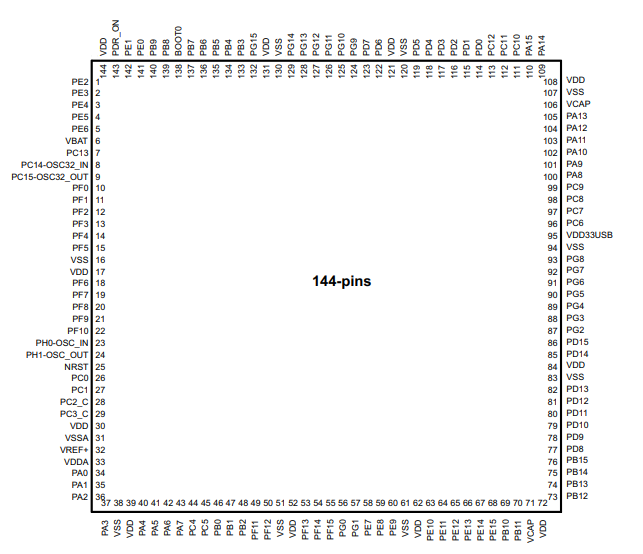

STM32H750封裝引腳圖

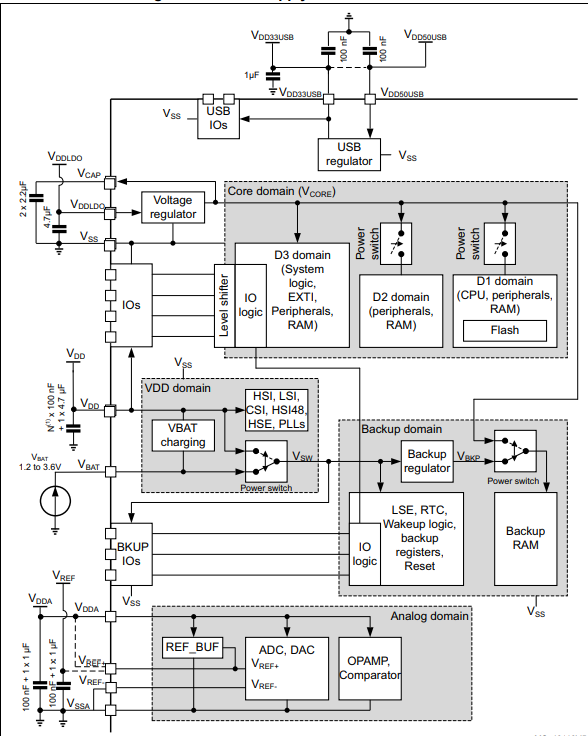

供電方案圖
