LM3481器件是用于開關穩壓器的多功能低端N-FET高性能控制器。該器件適用于需要低壓側FET的拓?fù)洌缟龎骸⒎醇ぁEPIC等。LM3481器件可以在極高的開關頻率下工作，以減小整體解決方案的尺寸。通過使用單個外部電阻器或?qū)⑵渑c外部時鐘同步，LM3481器件的開關頻率可以調整為100kHz到1MHz之間的任何值。電流模式控制除了提供逐周期電流限制外，還提供卓越的帶寬和瞬態響應。電流限制可以通過單個外部電阻器編程。

LM3481器件具有內置保護功能，如熱關斷、短路保護和過壓保護。節能關閉模式將總供電電流降低到5μA，并允許電源排序。內部軟啟動限制了啟動時的涌入電流。

LM3481特性

LM3481QMM是汽車級產品

符合AEC-Q100 1級標準（–40°C至+85°C）

+125°C工作結溫）

10引腳VSSOP封裝

峰值電流為1A的內部推挽驅動器

能力

電流限制和熱關斷

使用電容器進行頻率補償優化

以及一個電阻器

Internal Softstart

當前模式操作

可調式欠壓閉鎖，具有滯后性

輕載時脈沖跳變

關鍵規格

2.97V至48V的寬電源電壓范圍

100-kHz至1-MHz可調且可同步

時鐘頻率

±1.5%（超溫）內部

參考

10-μA關機電流（過熱）

LM3481應用

汽車啟停系統

汽車ADAS駕駛員信息

單電池/雙電池鋰離子電池供電

便攜式藍牙音頻系統

筆記本、PDA、數碼相機和其他

可移植應用程序

離線電源

機頂盒

Boost音頻放大器

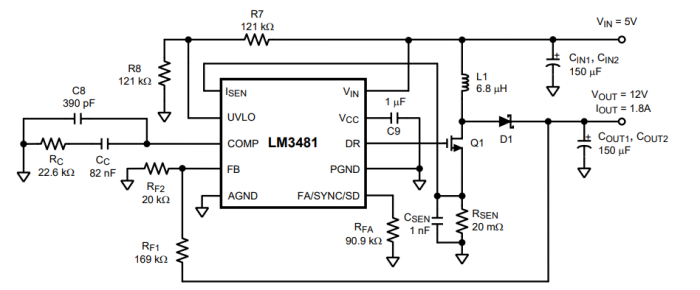

應用電路圖

封裝引腳圖

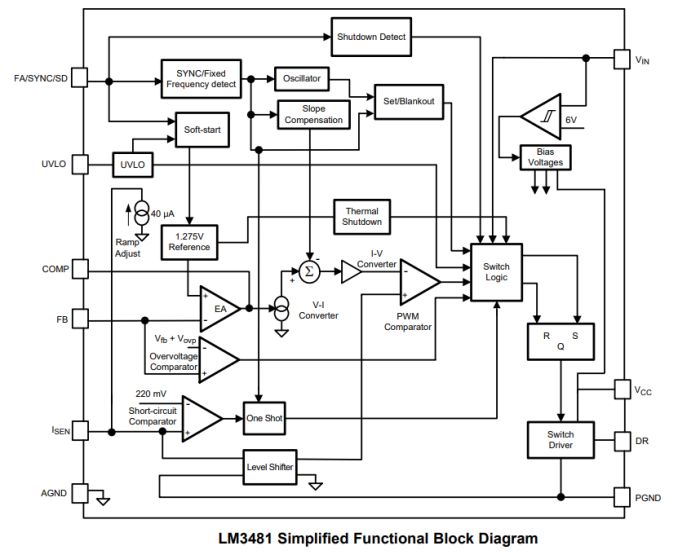

功能方框圖

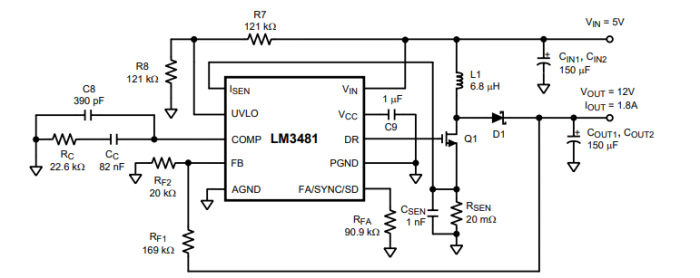

使用LM3481的典型高效升壓（Boost）轉換器
