芯圣電子腳位兼容S003系列單片機—HC18M003介紹
HC18M003是一顆采用高速低功耗CMOS工藝設計開發的增強型8位ADC單片機，內部有4K*16bit MTP程序儲存器，512*8bit RAM，128Bytes EEPROM,最多18個雙向I/O口，3個定時器/計數器，1組12位帶死區控制互補PWM，8+1路12位ADC，1個UART,1個SPI，1個IIC，HC18M003支持2.0~5.5V的工作電壓以及-40℃~+85℃的工作溫度，并且支持引腳映射功能。

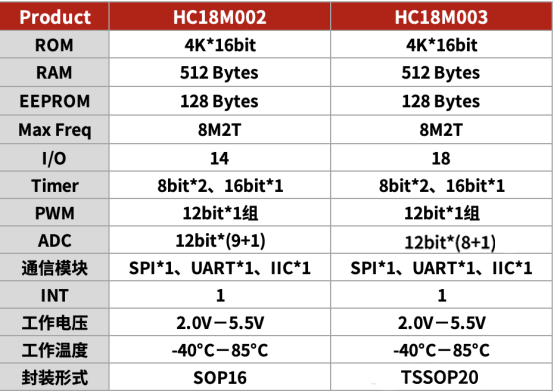

以下為該系列目前在售的型號及對應參數：
HC18M003是PIC內核MTP單片機，具有功耗低、高性能、高集成度以及可快速移植的優點，并廣泛應用于小家電類產品。
HC18M003采用芯圣電子自主研發的IDE開發環境，搭配HC-ICD PRO仿真器和HC-PM18 PRO燒錄器，使用戶的開發更為方便快捷。此外，芯圣電子還配備了專業的FAE團隊，為用戶的開發之旅保駕護航！
推薦產品+
相關推薦
-
-
?探尋國產液晶芯片公司，了解液晶芯片的應用和前景
探尋國產液晶芯片公司，了解液晶芯片的應用和前景國產液晶芯片公司有哪些？液晶顯示技術是當今最常見的顯示技術之一，而液晶芯片則是液晶顯示技術的核心。國產液晶芯片公司如今也在逐漸崛起。其中，比較著名的有：1.紫光集團：國內最大的集成電路制造商之一，已實現全球范圍內的液晶顯示芯片銷售。2.顯達科技：專注于液晶顯示領域，擁有自主研發的液晶顯示驅動芯片和控制電路芯片。3.天津威海華泰：成立于1998年，是一家專業從事液晶顯示器件和模組設計、生產、銷售為一體的科技企業。4.長電科技：擁有液晶顯示器件、傳感器、功率半導體器件、LED和OLED照明等多個領域的芯片研發、制造和銷售。液晶芯片的應用場景和作用是什么？液晶芯片作為液晶顯示技術的核心，其應用場景也是非常廣泛的。目前，液晶芯片在電視、電腦、手機、平板等電子產品中都有廣泛的應用。液晶芯片的主要作用是控制液晶分子的排列狀態，從而實現圖像的顯示。液晶顯示技術的優點是色彩豐富、清晰度高、響應速度快、能耗低等。液晶芯片未來的發展方向和發展前景如何？隨著科技的不斷發展，液晶芯片的未來發展方向也將朝著更加高清、更加節能、更加智能的方向發展。未來，液晶芯片將逐步實現更小尺寸、更高分辨率、更快的刷新頻率等技術突破。液晶芯片的發展前景也是非常廣闊的。隨著5G時代的到來和智能家居的普及，液晶芯片在智能家居、智能交通、智能醫療等領域中都將有更加廣泛的應用。總結總之，國產液晶芯片公司已經逐漸崛起，液晶芯片的應用和前景也非常廣闊。我們期待著液晶芯片未來的更加出色的表現，為我們的生活帶來更多便利和美好。
-
-
半導體芯片迎大突破！全新鐵電晶體管更小、更快、更節能

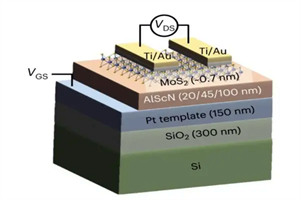

最先進的電子硬件在大數據革命面前都顯得有些“捉襟見肘”，這迫使工程師重新思考微芯片的幾乎每一個方面。隨著數據集的存儲、搜索和分析越來越復雜，這些設備就必須變得更小、更快、更節能，以跟上數據創新的步伐。鐵電場效應晶體管（FE-FETs）是應對這一挑戰的最有趣的答案之一。這是一種具有鐵電性能的場效應晶體管。它利用鐵電材料的非易失記憶性質，在其中植入場效應和電荷積累，實現了長期穩定的記憶效應。與傳統存儲器相比，它具有低功耗、高速度、高密度等優勢。因此，一個成功的FE-FET設計可以大大降低傳統器件的尺寸和能量使用閾值，并提高速度。近期，美國賓夕法尼亞大學工程與應用科學學院（University of Pennsylvania School of Engineering and Applied Science）的研究人員就研發了一種新的FE-FET設計，在計算和存儲方面都展示了破紀錄的性能。最近，由電氣與系統工程系（ESE）副教授Deep Jariwala和他實驗室的博士候選人Kwan-Ho Kim首次推出了這種設計，他們的研究成果也已發表在了《自然納米技術》雜志上。據悉，這種全新的晶體管在鐵電材料氮化鋁鈧（AlScN）上覆蓋了一種叫做二硫化鉬（MoS2）的二維半導體，首次證明了這兩種材料可以有效地結合在一起，制造出對工業制造有吸引力的晶體管。Jariwala說：“因為我們把鐵電絕緣體材料和二維半導體結合在一起，所以兩者都非常節能。你可以把它們用于計算和存儲，效率也很高。”據稱，該設備以其前所未有的薄而聞名，允許每個單獨的設備以最小的表面積運行。此外，這些微型設備可以以可擴展到工業平臺的大型陣列制造。“我們的半導體（MoS2）只有0.7納米，起初我們不確定它是否能承受我們的鐵電材料AlScN注入其中的大量電荷，”研究人員說，“令我們驚訝的是，它們不僅都抗了下來，而且使半導體能夠攜帶的電流量也打破了紀錄。”研究人員進一步解釋稱，一個設備可以攜帶的電流越多，它在計算應用上的運行速度就越快。電阻越低，存儲器的訪問速度越快。他們還稱，MoS2和AlScN的結合是晶體管技術的真正突破。由于要使器件小型化，其他研究團隊的FE-FET一直受到鐵電特性損失的阻礙。在這項研究之前，小型化FE-FET導致了“記憶窗口”的嚴重縮小，影響其整體性能。研究人員說，“我們的新設計使用了20納米的AlScN和0.7納米的MoS2，FE-FET能可靠地存儲數據，并實現快速訪問。”“關鍵是我們的鐵電材料AlScN。與許多鐵電材料不同，它即使很薄也能保持其獨特的性能。我們證明了它可以在更薄的厚度（5納米）下保持其獨特的鐵電特性。”他們補充說。研究團隊表示，下一步他們的工作將集中在進一步小型化上，以生產出在足夠低的電壓下工作的設備，并兼容領先的消費設備制造。“我們的FE-FET非常有前途，”Jariwala說。“隨著進一步發展，這些多功能設備幾乎可以在你能想到的任何技術中占有一席之地，尤其是那些支持人工智能并消費、生成或處理大量數據的技術——從傳感到通信等等。”
