NXP恩智浦的S32K1系列32位AEC-Q100認證的MCU結合了基于Arm?Cortex?-M的可擴展系列微控制器，這些微控制器基于持久功能構建，并具有一套全面的量產級工具，支持高達ASIL B功能安全的汽車和工業應用。

S32K1 MCU具備超低功耗工作模式，具有恩智浦固件的加密安全引擎以及具有低級驅動程序和FreeRTOS?操作系統的汽車級軟件開發套件。S32K1 MCU采用QFN、LQFP和MAPBGA封裝。

特性

48MHz Cortex-M0+內核或80/112MHz Cortex-M4F內核

128KB至2MB閃存，帶ECC。高達4KB EEPROM

12位1Msps ADC，16位FlexTimer，具有死區插入和故障檢測功能

可擴展的低功耗運行和停止模式。快速喚醒、時鐘和電源門控

提供QFN，LQFP和MAPBGA封裝。溫度范圍-40至125/150°C，至少15年長期供貨保證

獲得AEC-Q100認證

0級：-40°C至+150°C Ta

1級：-40°C至+125°C Ta

2級：-40°C至+105°C Ta

功能完全符合ISO 26262標準，高達ASIL B級

硬件和軟件看門狗、時鐘/電源/溫度監測儀

功能安全文件和SafeAsure網絡社區支持

CSEc安全引擎 - AES-128, 安全啟動和密鑰存儲

以太網（10/100Mbit/s）, CAN FD, FlexIO (UART, I2C, SPI, I2S, LIN, PWM...), 串行音頻接口, QSPI

S32 Design Studio IDE：Eclipse、GCC和調試器

量產級S32軟件開發套件（S32 SDK）：符合SPICE 3級標準，經過MISRA測試

恩智浦AUTOSAR?MCAL（符合ISO 26262和QM標準）和操作系統

恩智浦提供的安全固件

面向功能安全應用的內核自檢庫

符合量產級ASIL標準的實時驅動程序(RTD)支持

面向MATLAB?和Simulink?的基于模型的設計工具箱(MBDT)，F(xiàn)reeMASTER (Lite)加上電機控制應用優化(MCAT)工具，以及汽車數學和電機控制庫（AMMCLib）集

第三方生態合作體系支持，加速產品面市時間

應用

工業控制

數據總線和電池管理

智能照明

智能電源插座和電燈開關

樓宇安全

水表

熱量計量

燃?xì)獗?/p>

電機驅動器

電網與配電

航空電子

智能家居

中小家電

大型家用電器

家庭安保與監視

汽車電子

主動懸架

儀表板

制動與穩定控制

變速器與變速箱

摩托車發動機控制單元(ECU)和小型發動機控制

無線固件(FOTA)

暖通空調（HVAC）

柴油發動機管理

汽車先進外部照明

汽車區域控制器

混合動力汽車（HEV）應用

電池管理系統(BMS)

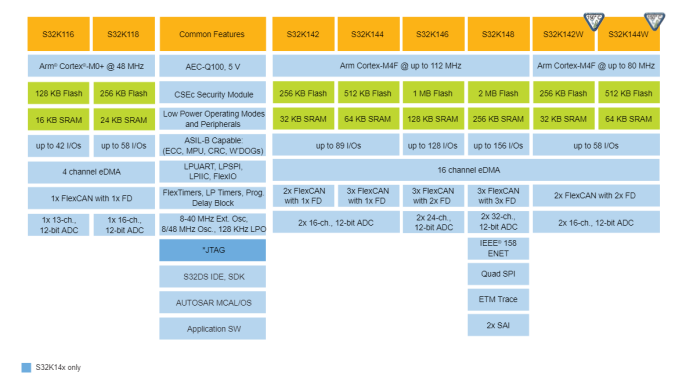

S32K1系列功能方框圖

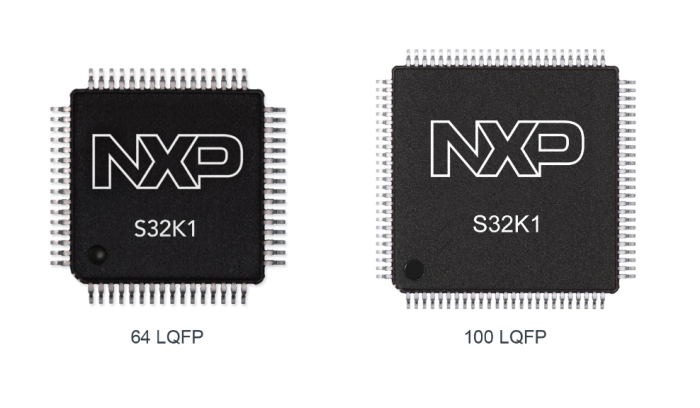

封裝引腳圖

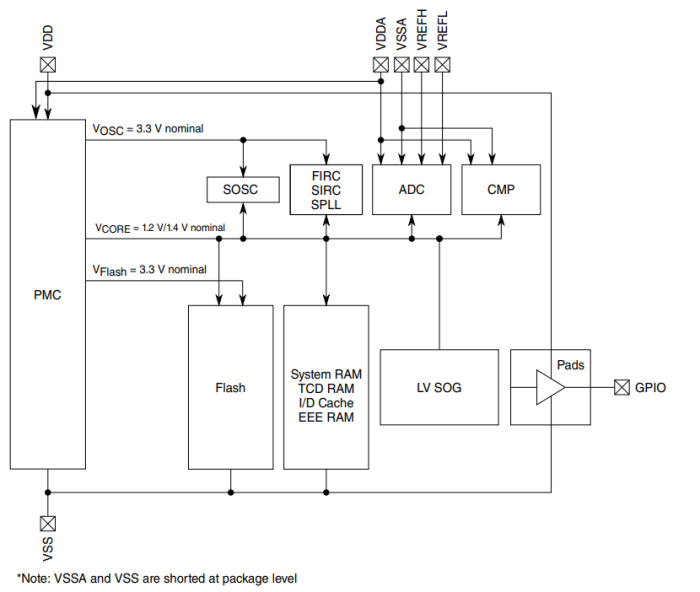

功率圖
