工作原理+封裝引腳+參數，一文搞懂納芯微NSI6602系列隔離式雙通道柵極驅動器IC

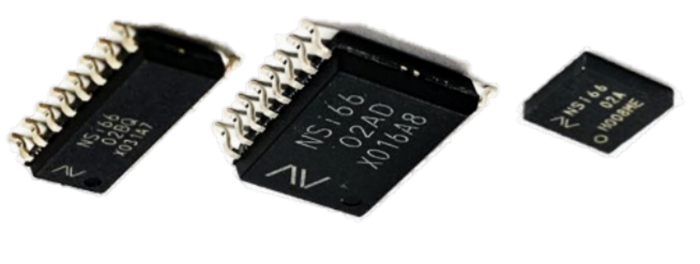

NSI6602是一系列高可靠性的隔離式雙通道柵極驅動器IC, 可以設計為驅動高達2MHz開關頻率的功率晶體管。每個輸出可以以快速的25ns傳播延遲和5ns的最大延遲匹配來提供最大4A/6A的拉灌電流能力。NSI6602在5*5mmLGA13封裝中按照UL1577提供2500Vrms隔離, 在SOP16封裝中提供3000Vrms隔離, 在SOW16和SOW14封裝中提供5700Vrms隔離。100kV/us的最小共模瞬變抗擾度(CMTI)提高系統魯棒性。該驅動器的最大電源電壓為28V,而輸入側則接受3V至5.5V的電源電壓。所有電源電壓引腳均支持欠壓鎖定(UVLO)保護。
NSI6602產品特性
? 隔離式雙通道驅動器
? 輸入側電源電壓: 2.7V至5.5V
? 驅動器側電源電壓：使用UVLO時高達28V
? 峰值4A/6A拉灌電流能力
? 高CMTI: ±100KV/μs
? 19ns典型傳播延遲
? 5ns最大延遲匹配
? 6ns最大脈沖寬度失真
? 可編程死區時間
? 接受最小輸入脈沖寬度20ns
? 工作溫度 -40℃~125℃
? 封裝形式：LGA13, SOW14, SOW16, SOP16
? AEC-Q100認證
安全認證
? UL1577認證
LGA13：1分鐘 2.5kVrms
SOW14：1分鐘 5.7kVrms
SOW16：1分鐘 5.7kVrms
SOP16：1分鐘3kVrms
? CQC認證：符合GB4943.1-2011
? CSA認證：組件符合5A
? VDE認證：DIN V VDE V 0884-11：2017-1
NSI6602應用場景
? 服務器，電信和工業中的隔離式DC-DC和AC-DC電源
? DC-AC太陽能逆變器
? 電機驅動和EV充電
? UPS和電池充電器
功能框圖

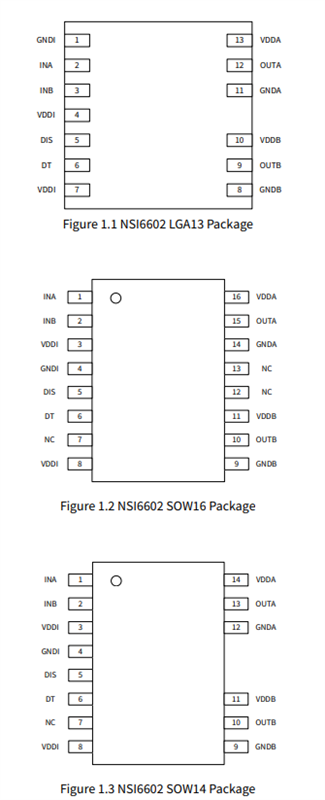

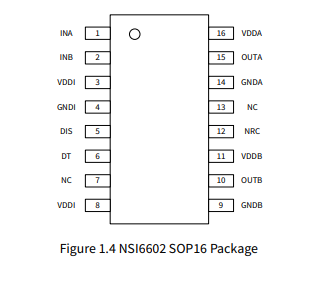

引腳配置

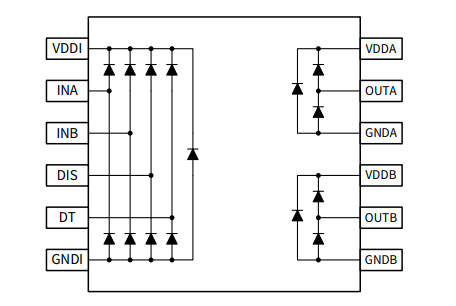

ESD結構

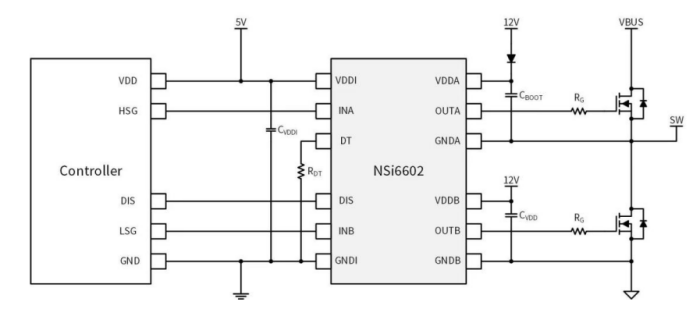

典型半橋應用示意圖
相關推薦
-
-
THINE塞恩THCV226串行器/解串器的中文參數、功能特點以及應用領域
以下是?THINE塞恩THCV226串行器/解串器?的中文參數、功能特點及應用領域的詳細說明：?一、中文參數??型號?：THCV226（部分型號為THCV226-B）?制造商?：THine Solutions（塞恩電子）?封裝?：128-TQFP（14mm×14mm），托盤包裝?數據速率?：3.4Gbps（單通道）?輸入類型?：V-by-One? HS（高速串行接口）?輸出類型?：LVDS（低壓差分信號）?輸入通道數?：4路?輸出通道數?：24路?工作電壓?：1.8V（電源）?工作溫度?：-40℃至+85℃（工業級）?安裝方式?：表面貼裝（SMT）?二、功能特點??高速數據傳輸?支持3.4Gbps單通道數據速率，適用于高清視頻、圖像信號的長距離傳輸。采用V-by-One? HS技術，通過差分信號傳輸減少電磁干擾（EMI）。?多通道輸入/輸出?4路輸入通道可接收并行數據，轉換為24路LVDS輸出，滿足高分辨率顯示需求。支持動態通道配置，適應不同應用場景。?低功耗設計?工作電壓僅1.8V，典型功耗低于同類產品，適合便攜式或電池供電設備。?工業級可靠性?工作溫度范圍寬（-40℃至+85℃），適應惡劣環境。封裝形式為128-TQFP，抗機械振動能力強。?信號完整性優化?內置均衡器（Equalizer）和時鐘數據恢復（CDR）電路，補償信號衰減和抖動。支持長距離傳輸（如15米差分線或同軸電纜）。?三、應用領域??高清顯示與圖像處理?用于液晶電視、顯示器、投影儀等設備的圖像信號傳輸，延長接口連接距離。支持4K/8K分辨率視頻信號的無損傳輸。?工業監控與醫療設備?工業攝像頭、內窺鏡等需要長距離、高可靠性信號傳輸的場景。替代傳統并行接口，減少線纜數量和成本。?車載信息娛樂系統?車載顯示屏與主機之間的圖像信號傳輸，適應高溫、振動環境。支持多屏顯示和觸控信號回傳。?安防與機器視覺?高清攝像頭與DVR/NVR之間的數據傳輸，提升圖像質量。適用于智能交通、工廠自動化等場景。?消費電子?平板電腦、筆記本電腦的內部信號傳輸優化。VR/AR設備的低延遲、高帶寬數據接口。?四、補充說明??替代型號?：THCV226-B為THCV226的升級版，參數類似但庫存和價格可能不同，需根據需求選擇。
-
-
索爾思光電率先發布全球最小封裝100G SFP112系列光模塊

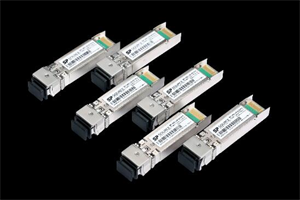

10/1/2023，索爾思光電（Source Photonics）宣布將在ECOC 2023展會（展位#627）上推出全球最小封裝100G SFP112一系列光模塊，并現場重點演示100G SFP112 ER1光模塊產品性能。索爾思光電繼2022年推出50G SFP56光模塊系列產品后，今年再次推出全球最小封裝100G SFP112產品系列。本次推出的100G SFP112采用索爾思光電自研的53G EML激光器，通過PAM4編碼可以支持單波長速率100G，包含單通道DR/FR/LR/ER等多種規格，可延申支持工業級溫度范圍，覆蓋從500m到40km的廣泛傳輸距離。該系列產品充分利用了索爾思自研53G EML激光器的優良性能，可將100G光模塊的功耗降至3W以下。100G ER1 SFPP12采用高靈敏度APD光接受，傳輸距離可延申到40km。做為最小封裝尺寸的SFP112系列模塊，可以支持路由器交換機的高密度應用，同時也為下一代前傳網絡提供了100G速率的升級方案。SFP112作為100G可插拔光模塊的終極產品形態，其地位類似于10G中廣泛應用的SFP+，本次現場演示標志著100G SFP112技術相關產業鏈已走向成熟，將為后續市場大規模部署商用奠定堅實基礎。索爾思光電將在ECOC 2023展會期間聯合行業伙伴Multilane使用ML4039E BERT測試平臺對100G SFP112 ER1產品進行重點動態演示。關于索爾思光電索爾思光電是一家全球領先、提供創新且可靠的光通信技術的供應商，其解決方案和產品被廣泛應用于數據中心、城域網和接入網的通訊與數據連接。我們不斷研發下一代解決方案，旨在為廣大客戶提供能適用于全球極速增長的云基礎架構、無線通信、路由和光纖到戶需求的技術支持。 索爾思遍布全球的專業工程師團隊和公司的生產研發能力相輔相成—包括光芯片、光學組件和模塊設計領域的專家。同時，索爾思在四川成都，江蘇常州和臺灣新竹均建有自己的產品研發與生產基地。
