一文搞懂南京微盟ME6119C36M5GLDO 線性穩壓器工作原理和應用電路圖
ME6119C36M5G是一款高精度、低噪聲、低壓差、保護 功能齊全的的 LDO 線性穩壓器，輸入電壓最高可達到 18V，輸出電壓精度在±2%。芯片內置限流保護電路、 短路保護電路和熱關斷電路，能有效防止發熱或大電 流負載情況下對芯片造成的損傷。ON/OF 電路的使能 腳能夠關斷輸出電壓，從而大大降低系統功耗。
特點
最大輸出電流：400mA
低壓差：104mV@ IOUT =100mA
工作電壓范圍：2.5-18V
輸出電壓精度：± 2%
低靜態功耗：60uA（典型值）
電源調整率：30mV（典型值）
溫度穩定性：≤0.5%
熱關斷保護： 164℃
應用場合
消費類和工業設備供電
開關電源的后級穩壓
驅動控制器

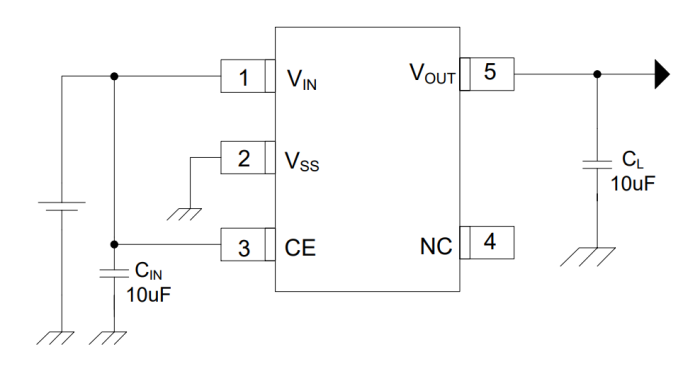

典型應用圖

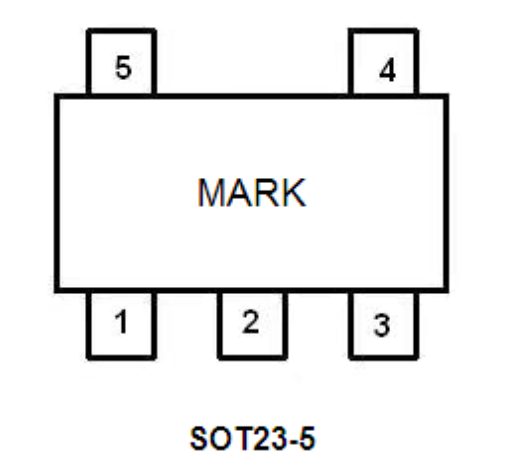

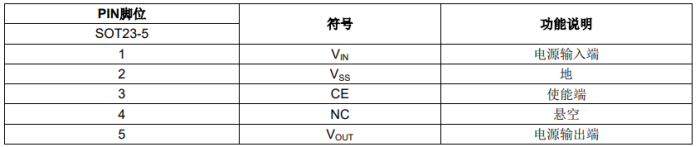

引腳和引腳功能

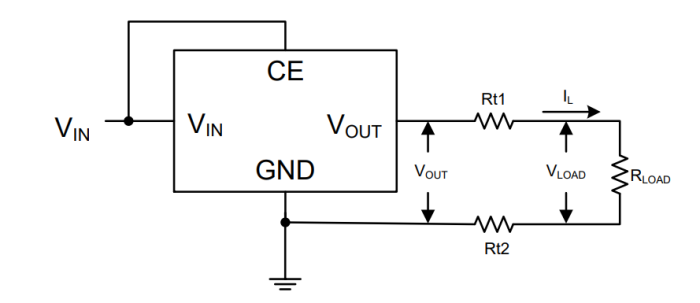

典型應用電路圖

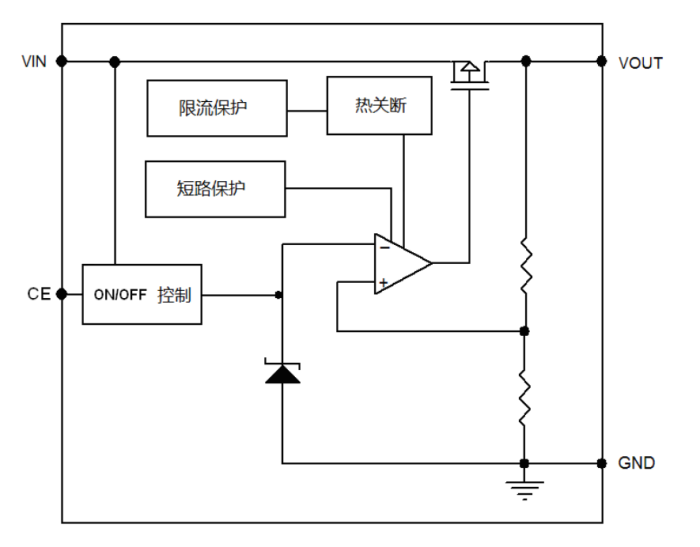

功能框圖
