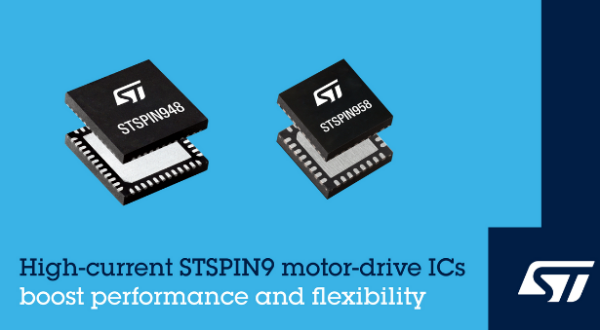

ST意法半導體發布STSPIN9系列大電流電機驅動芯片，先期推出兩款產品，應用定位高端工業設備、家電和專業設備。

4.5A STSPIN948 和5.0A STSPIN958 集成PWM控制邏輯電路和58V功率級，以及系統保護功能和兩個電流檢測運放，適合驅動直流有刷電機和雙極步進電機。兩款芯片都支持開發者靈活地配置和擴展功率級，同時精簡物料清單成本。

STSPIN948芯片有兩個全橋拓?fù)洌梢耘渲贸刹煌尿?qū)動模式，讓開發者能夠選擇種不同的配置，靈活地驅動多個不同額定功率的電機。STSPIN948有多個PWM電流控制模式可選，包含關斷時間固定或電流閾值可設置，支持五種工作模式。這款4.5A IC采用7mm x 7mm VQFPN48封裝。

STSPIN958只有一個全橋拓?fù)洌梢耘渲贸沈?qū)動兩個單向電機、一個雙向直流有刷電機，如果把功率輸出引腳并聯，還可以驅動一個電流更高的單向電機。這款芯片同樣提供固定關斷時間和可設置電流控制模式選擇，還可以選擇雙半橋、單全橋和半橋并聯配置，支持七種電機驅動方式。這款5.0A STSPIN958采用5mm x 5mm VFQFPN32封裝。

寬工作電壓范圍，靈活多變的配置，讓STSPIN948和STSPIN958電機驅動器適合各種工業應用，其中包括工廠自動化系統、紡織機、工業機器人、家用機器人、舞臺燈光系統、ATM和點鈔機、天線控制器、自動售貨機，以及大多數常用的家電和工業設備。

兩款驅動芯片都允許設計人員用一個外接電阻把輸出晶體管的壓擺率設為0.3V/ns、0.6V/ns、1.2V/ns或2V/ns，在功耗和電磁兼容性之間找到一個理想的均衡點。內置死時機制可以有效預防擊穿發生，每個MOSFET的導通電阻只有200m?，可以最大程度地提高能效。280ns的傳播延時確保驅動快速應答系統命令。

每款芯片都有一整套保護功能，包括過流、過熱和短路保護，以及總線電壓過低檢測和欠壓鎖定(UVLO)。

為幫助用戶使用這兩款芯片開發應用，縮短項目開發周期，意法半導體還提供價格親民的簡單好用的評估板。EVSPIN948搭載STSPIN948芯片，最多可以驅動兩個電機，EVSPIN958搭載STSPIN958芯片，只能驅動一個電機。每塊評估板都是設計成主板擴展卡，支持大多數STM32 Nucl開發板以及Arduino? UNO R3接口。
