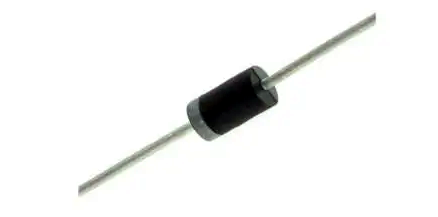

快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。快恢復二極管在制造工藝上采用摻金，單純的擴散等工藝，可獲得較高的開關速度，同時也能得到較高的耐壓。目前快恢復二極管主要應用在逆變電源中做整流元件。

快恢復二極管常規檢測方法

一、將萬用表置于Rx1k擋，測快恢復二極管的正、反向電阻，正向電阻一般為幾歐姆，反向電阻為∞，如果測得的阻值均為∞或為0，則表明被測管子損壞。

二、快恢復二極管的對管檢測方法與上述方法基本相同，但必須首先確定其共用端是哪個引腳，然后再用上述方法對各個快恢復二極管進行檢測。

快恢復二極管注意事項：

1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。

2）若對管中有一只管子損壞，則可作為單管使用。

3）測正向導通壓降時，必須使用R×1檔。若用R×1k檔，因測試電流太小，遠低于管子的正常工作電流，故測出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測量，正向電阻就等于2.2kΩ，此時n′=9格。由此計算出的VF值僅0.27V，遠低于正常值(0.6V)。

快恢復二極管故障原因分析

一、使用電壓過高，超過快恢復二極管的反向擊穿電壓，被擊穿。

二、電流過大，通過快恢復二極管的電流長時間超過其額定電流，過熱燒毀，這個是比較常見的原因。

三、買到低頻二極管用在高頻電路中，造成二極管過熱燒毀。

四、快恢復二極管規格型號不符。更換新二極管時錯將工作參數不符合要求的管子換上或者接線錯誤，造成二極管管擊穿損壞。

五、電路板短路，用蒸汽清潔的電路板后，沒有晾干，由水造成電路短路故障而造成的。請在用蒸汽清潔后，再用壓縮空氣吹一遍再檢測應該可以避免這種損壞。
