DIODES美臺AP2602 可編程溫度開關參數和應用場景
Diodes美臺AP2602可編程溫度開關，最多支持8個遠程傳感器
Diodes美臺AP2602是完全集成的電阻可編程倍頻程遠程溫度開關，具有可選的外部/內部觸發電壓設置。閾值由具有負溫度系數的外部電阻器和熱敏電阻設置。 AP2602為每個2個傳感器提供4個漏極開路，低電平有效，過熱輸出。這些開關采用2.7V至5.5V單電源供電。

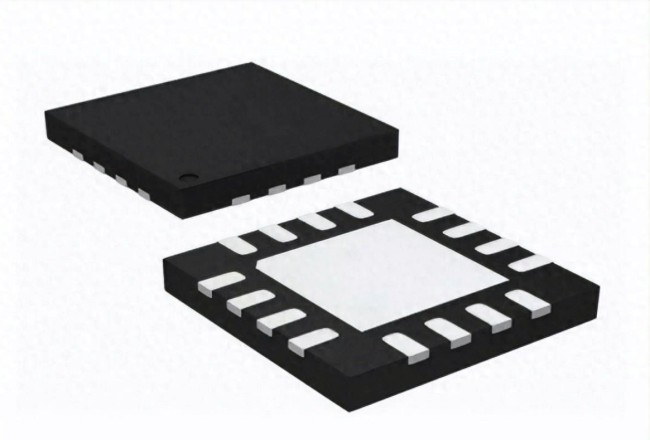

型號AP2602FNTR-G1封裝QFN-3X3-16
應用
溫度監控高速計算機
溫度控制
溫度警報
風扇控制
汽車行業
特征
8個遠程溫度開關，由熱敏電阻和外部電阻設置
每2個溫度開關有4個漏極開路低電平有效輸出級
可選的外部/內部觸發電壓設置
使用內部設置觸發電壓時的內置磁滯溫度
保證輸出信號在VCC = 0.8V時有效
產品參數
工作電壓2.7至5.5 V
平均電源電流55μA
開關數8
可編程觸發閾值范圍0.5至0.4 V
輸出類型開漏
輸出開關灌電流4.5mA
工作環境溫度-40至125°C
