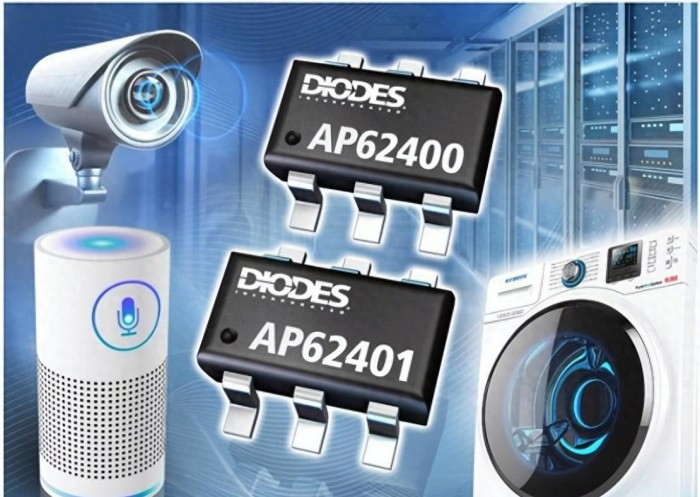

DIODES美臺AP62400和AP62401轉換器芯片參數和工作原理
DIODES美臺AP62400 和 AP62401 是高效率、4A、同步降壓直流對直流 (DC-DC) 轉換器，輸入電壓范圍從 4.2V 至 18V。
AP62400 可通過 PFM 模式實現輕負載下的高效率，而 AP62401 可通過維持 PWM 模式來維持低輸出紋波(Output Ripple)。
AP62400 和 AP62401 輸出電壓可從 0.8V 至 7V 范圍內調整。其開關頻率默認為 800kHz，以平衡外部的 LC 成本與效率。
AP62400 和 AP62401 采用 TSOT26 封裝，并與 AP62150 (1.5A)、AP6220x (2A)、AP62250 (2.5A) 和 AP6230x (3A) 系列引腳兼容。
這些降壓轉換器具備完整的保護功能，確保系統運作更加穩定可靠，如過流保護、欠壓鎖定和過熱關機。
工作電壓范圍：4.2V 至 18V
內部 2.5ms 軟啟動時間，可減少啟動時的涌浪電流(Inrush Current)
恒定導通時間 (COT) 控制提供快速的瞬時反應
產品封裝：TSOT26
