意法半導體STM32F051C8U6微控制器包含高性能ARM?Cortex?-M0 32位RISC內核，工作頻率高達48 MHz，高速嵌入式存儲器（高達64 KB閃存和8 KB SRAM），以及廣泛的增強型外圍設備和I/O。所有設備都提供標準通信接口（最多兩個I2C、最多兩個SPI、一個I2S、一個HDMI CEC和最多兩個USART）、一個12位ADC、一個12中位DAC、六個16位定時器、一個32位定時器和一個高級控制PWM定時器。

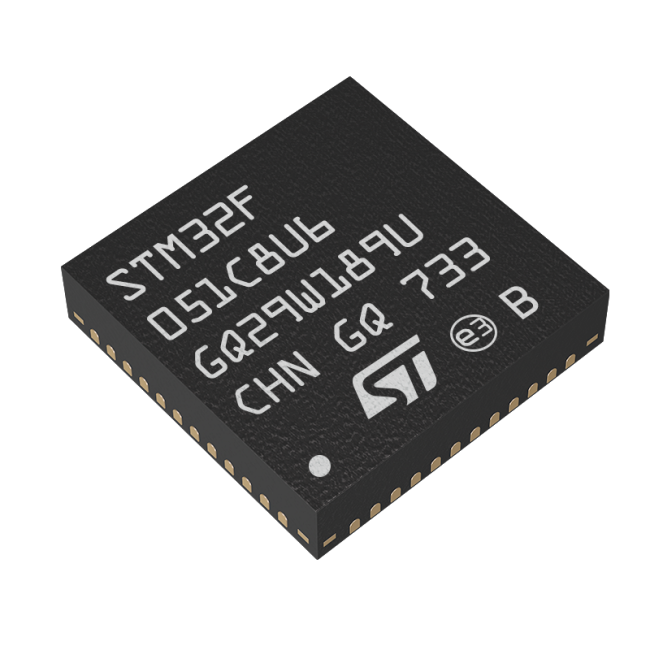

STM32F051C8U6微控制器在-40至+85°C的溫度范圍內工作，電源電壓為2.0至3.6 V。一套全面的節能模式允許設計低功耗應用程序。STM32F051C8U6微控制器封裝引腳為UFQFPN-48，還可根據要求提供模具形式。根據所選設備的不同，還包括不同的外圍設備。

特征

核心：ARM?32位Cortex?-M0 CPU，

頻率高達48 MHz

?記憶

–16至64 KB的閃存

–8 KB SRAM，帶硬件奇偶校驗

?CRC計算單元

?重置和電源管理

–數字和I/O電源：VDD=2.0 V至3.6 V

–模擬電源：VDDA=從VDD到3.6 V

-通電/斷電復位（POR/PDR）

-可編程電壓檢測器（PVD）

–低功耗模式：睡眠、停止、待機

–RTC和備份寄存器的VBAT電源

?時鐘管理

–4至32 MHz晶體振蕩器

–32 kHz振蕩器，用于帶校準的RTC

–內部8 MHz RC，帶x6 PLL選項

–內部40 kHz RC振蕩器

?最多55個快速I/O

–所有可在外部中斷矢量上映射

–最多36個I/O，具有5 V耐受能力

?5通道DMA控制器

?一個12位1.0μs ADC（最多16個通道）

–轉換范圍：0至3.6 V

–從2.4到3.6的獨立模擬電源

?一個12位DAC通道

?兩個快速低功耗模擬比較器

可編程輸入和輸出

?多達18個電容感應通道

支持觸摸鍵、線性和旋轉觸摸

傳感器

?最多11個定時器

–一個16位7通道高級控制

用于6通道PWM輸出的定時器，帶

空載時間生成和緊急停止

–一個32位和一個16位定時器，最多可

4 IC/OC，可用于IR控制解碼

–一個16位定時器，帶2個IC/OC，1個OCN，

空載時間生成和緊急停止

–兩個16位定時器，每個定時器帶有IC/OC和

OCN、空載時間生成、緊急情況

用于IR控制的停止和調制器門

–一個帶1個IC/OC的16位定時器

–獨立和系統看門狗定時器

–SysTick計時器：24位下計數器

–一個16位基本定時器，用于驅動DAC

?帶警報和定期喚醒功能的日歷RTC

從停止/待機

?通信接口

–最多兩個I2C接口，其中一個支持

快速模式+（1 Mbit/s），20 mA

電流吸收器、SMBus/PMBus和喚醒

從停止模式

–最多兩個USART支持主

同步SPI和調制解調器控制，一個

具有ISO7816接口、LIN、IrDA

功能，自動波特率檢測和

喚醒功能

–最多兩個SPI（18 Mbit/s），4到16個

可編程位幀，一個帶I2S

接口多路復用

?HDMI CEC接口，頭標喚醒

接待

?串行線調試（SWD）

?96位唯一ID

?所有包裝ECOPACK?2

應用

應用控制和用戶界面

手持設備

a/V接收器和數字電視

逆變器

打印機

PC外圍設備、游戲和GPS平臺

工業應用

PLC

掃描儀

報警系統

視頻對講機和HVAC

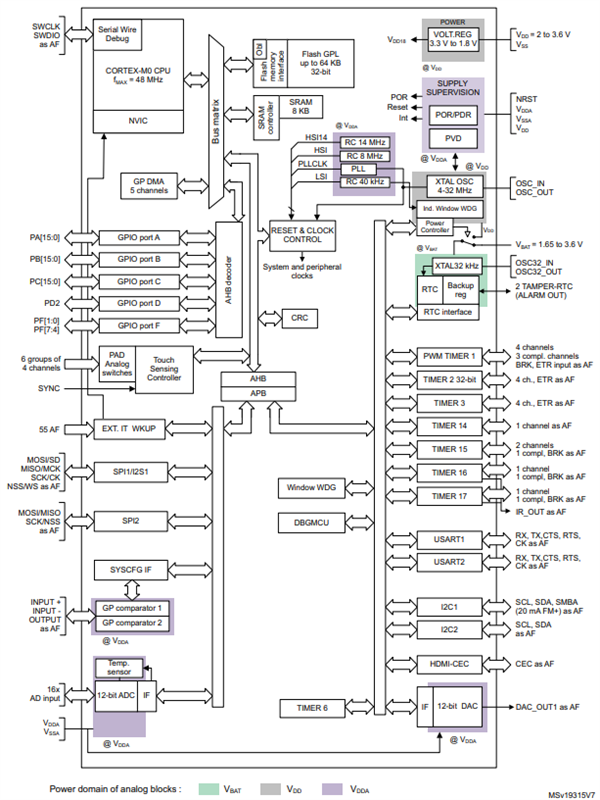

方框圖

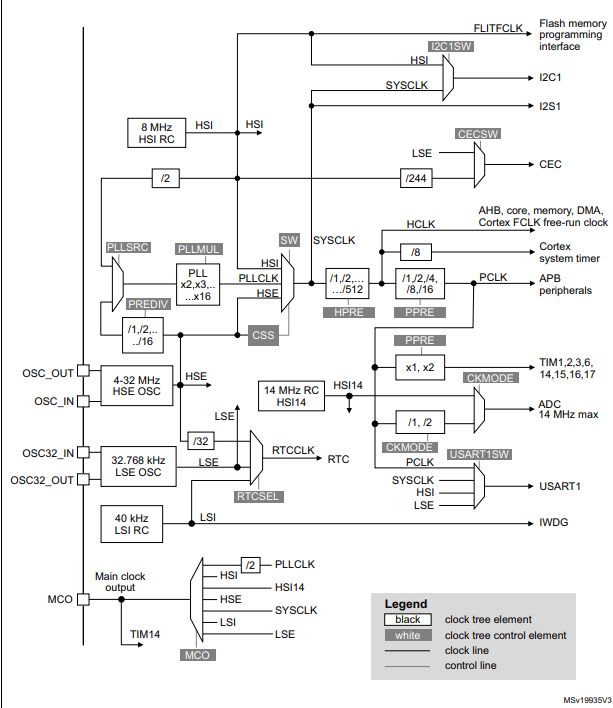

時鐘樹圖

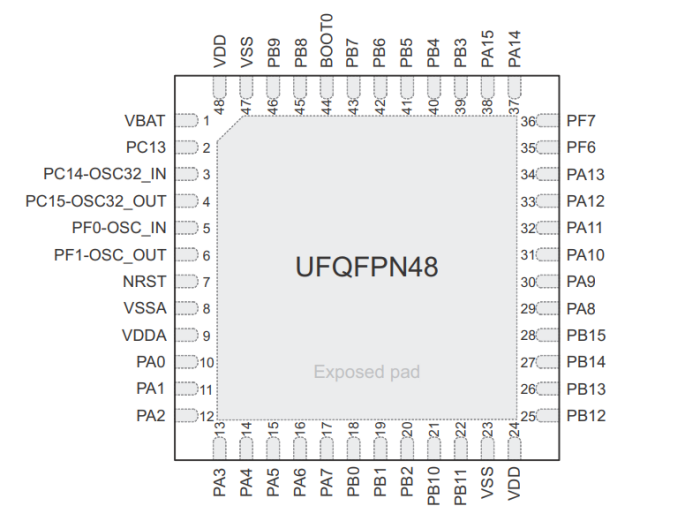

引腳圖
