OMAP3530ECBB是德州儀器TI推出的一款高性能、低功耗的應用處理器，具有以下特點。

1. 雙核架構：OMAP3530ECBB采用了雙核架構，其中一個ARM Cortex-A8核心主頻高達600MHz，另一個DSP核心主頻為430MHz，可以實現高效的多任務處理和高速數據處理。

2. 集成多種外設：OMAP3530ECBB集成了多種外設，包括USB、SDIO、MMC、UART、I2C、SPI、CSI等，可以滿足各種應用場景的需求。

3. 支持多種操作系統：OMAP3530ECBB支持多種操作系統，包括Linux、Android、Windows CE等，可以方便地進行開發和應用。

4. 低功耗設計：OMAP3530ECBB采用了低功耗設計，可以在保證高性能的同時，降低功耗，延長電池壽命。

5. 高性能圖像處理：OMAP3530ECBB集成了PowerVR SGX 2D/3D圖像加速器，支持OpenGL ES 2.0和OpenVG 1.1等圖像處理標準，可以實現高性能的圖像處理和顯示。

6. 安全性能：OMAP3530ECBB支持硬件加密和解密，可以保護數據的安全性。

特征

OMAP3530設備：

OMAP?33架構

MPU子系統

高達720 MHz的ARM?Cortex?-A8核心

霓虹燈?SSIMD協處理器

高性能圖像、視頻、音頻（IVA2.2?)加速器子系統

高達520 MHz的TMS320C64x+?數字信號處理器內核

增強型直接存儲器存取（EDMA）控制器（128個獨立信道）

視頻硬件加速器

PowerVR?SGX?圖形加速器（僅限OMAP3530設備）

基于瓷磚的架構可提供高達10 MPoly/秒的性能

通用可縮放著色器引擎：包含像素和頂點著色器功能的多線程引擎

行業標準API支持：OpenGLES 1.1和2.0，OpenVG1.0

細粒度任務切換、負載平衡和電源管理

可編程高質量圖像消除混疊

與C64x和ARM9完全軟件兼容?

商用和擴展溫度等級

高級超長指令字（VLIW）TMS320C64x+DSP核心

八個高度獨立的功能單元

六個ALU（32位和40位），每個時鐘周期支持單32位、雙16位或四8位算術運算

兩個乘法器支持每個時鐘周期四個16 x 16位乘法（32位結果）或每個時鐘周期八個8 x 8位乘法（16位結果）

具有不一致支持的負載存儲體系結構

64 32位通用寄存器

指令打包減少代碼大小

所有指令條件

其他C64x+增強功能

保護模式操作

異常支持錯誤檢測和程序重定向

模塊環路操作的硬件支持

C64x+L1和L2存儲器體系結構

32KB的L1P程序RAM和緩存（直接映射）

80KB的L1D數據RAM和高速緩存（雙向關聯集）

64KB的L2統一映射RAM和緩存（4路關聯集）

32KB的L2共享SRAM和16KB的L2 ROM

C64x+指令集功能

可尋址字節（8、16、32和64位數據）

8位溢出保護

位字段提取、設置、清除

歸一化、飽和、位計數

緊湊型16位指令

支持復數乘法的附加說明

ARM Cortex-A8內核

ARMv7體系結構

TrustZone?

Thumb?-2

MMU增強功能

有序、雙問題、超標量微處理器內核

NEON多媒體架構

ARMv6 SIMD的2倍以上性能

同時支持整數和浮點SIMD

Jazelle?RCT執行環境體系結構

具有分支目標地址緩存、全局歷史緩沖區和8項返回堆棧的動態分支預測

嵌入式跟蹤宏單元（ETM）支持無創調試

ARM Cortex-A8內存體系結構：

16-KB指令緩存（4路關聯集）

16-KB數據緩存（4路關聯集）

256-KB二級緩存

112KB的ROM

64KB的共享SRAM

無盡：

ARM指令–Little Endian

ARM數據–可配置

DSP指令與數據-Little Endian

外部存儲器接口：

SDRAM控制器

總地址空間為1GB的16位和32位內存控制器

低功耗雙數據速率（LPDDR）SDRAM接口

SDRAM內存調度程序（SMS）和旋轉引擎

通用存儲器控制器（GPMC）

16位寬多路復用地址和數據總線

最多8個芯片選擇引腳，每個芯片選擇引腳具有128-MB地址空間

NOR閃存、NAND閃存（帶ECC Hamming碼計算）、SRAM和偽SRAM的無膠接口

用于自定義邏輯（FPGA、CPLD、ASIC等）接口的靈活異步協議控制

非多路地址和數據模式（有限的2-KB地址空間）

系統直接內存訪問（sDMA）控制器（具有可配置優先級的32個邏輯信道）

相機圖像信號處理器（ISP）

CCD和CMOS成像儀接口

內存數據輸入

BT.601（8位）和BT.656（10位）數字YCbCr 4:2:2接口

通用視頻解碼器的無膠接口

調整引擎大小

將圖像大小從1/4倍調整為4倍

獨立的水平和垂直控制

顯示子系統

并行數字輸出

高達24位RGB

HD最大分辨率

最多支持2個LCD面板

支持遠程幀緩沖接口（RFBI）LCD面板

2個10位數模轉換器（DAC），支持：

復合NTSC和PAL視頻

Luma和Chroma分離視頻（S-Video）

旋轉90度、180度和270度

將圖像大小從1/4倍調整到8倍

顏色空間轉換器

8位Alpha混合

串行通信

5個多通道緩沖串行端口（McBSP）

512字節發送和接收緩沖器（McBSP1、McBSP3、McBSP4和McBSP5）

5-KB發送和接收緩沖器（McBSP2）

SIDETONE核心支持（僅限McBSP2和McBSP3），用于濾波、增益和混合操作

I2S和PCM設備以及TDM總線的直接接口

128信道發送和接收模式

四個主或從多通道串行端口接口（McSPI）端口

高速、全速和低速USB OTG子系統（12引腳和8引腳ULPI接口）

高速、全速和低速多端口USB主機子系統

12針和8針ULPI接口或6針、4針和3針串行接口

支持無收發器鏈路邏輯（TLL）

一個HDQ?/1-Wire?接口

三個UART（一個具有紅外數據協會[IrDA]和消費者紅外[CIR]模式）

三主從式高速互連

應用

智能手機

平板電腦

車載娛樂系統

醫療設備

安防監控系統

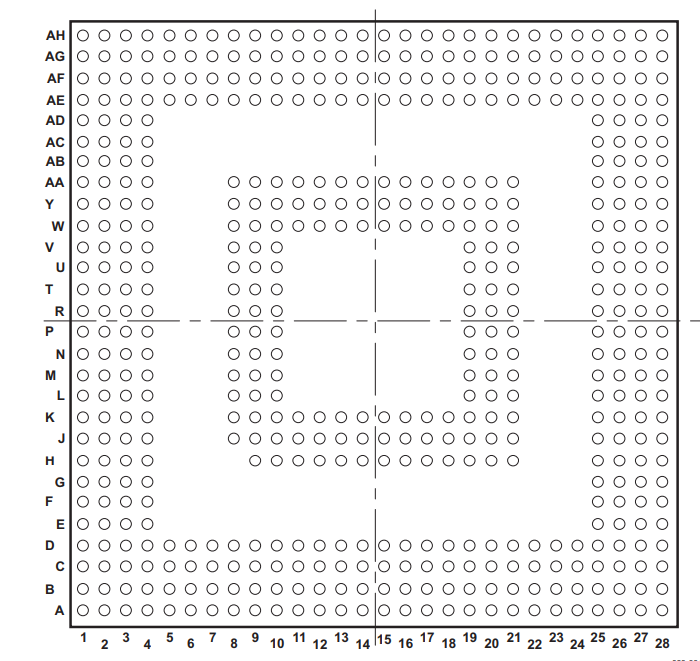

OMAP3530ECBB引腳

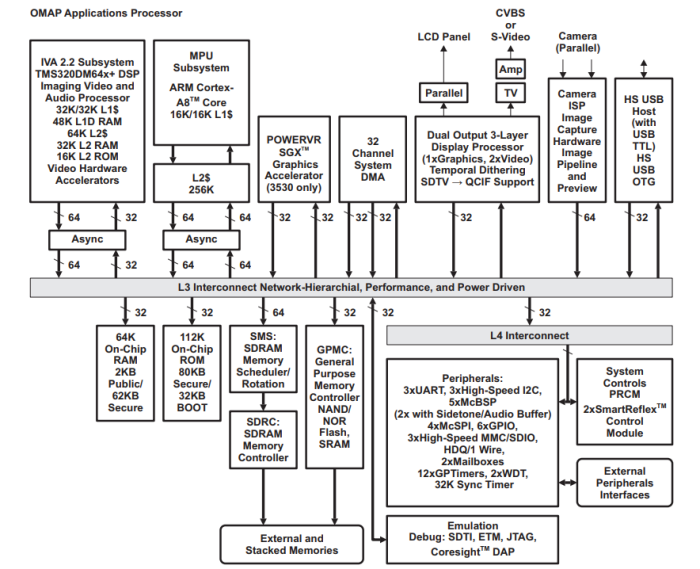

OMAP3530ECBB方框圖
