一文讀懂意法半導體STM32F042K6T7微控制器優缺點、應用、中文參數和引腳封裝圖
ST(意法半導體)的型號STM32F042K6T7屬于32位MCU微控制器，集成了高性能ARM?Cortex?-M0 32位RISC核心，工作頻率高達48MHz，高速嵌入式存儲器(高達32千字節的閃存和6千字節的SRAM)，以及廣泛的增強外設和I/o。
STM32F042K6T7提供標準通信接口(一個I2C，兩個spi /一個I2S，一個HDMI CEC和兩個USARTs)，一個USB全速設備(無晶體)，一個CAN，一個12位ADC，四個16位計時器，一個32位計時器和一個高級控制PWM計時器。STM32F042x4/x6微控制器工作在-40到+85°C和-40到+105°C的溫度范圍內，從2.0到3.6V電源。一套全面的省電模式允許設計低功耗應用程序。
意法半導體STM32F042K6T7的中文參數
品牌：ST(意法半導體)
產品分類：32位MCU
系列：STM32F0
是否無鉛：Yes
安裝類型：表面貼裝
封裝/外殼：LQFP32_7X7MM
工作溫度：-40℃~+105℃
接口：CANbus，HDMI-CEC，I2C，IrDA，LINbus，SPI，UART/USART，USB
零件狀態：Active
CPU內核：ARM Cortex-M0
核心尺寸：32-位
主頻速度(Max)：48MHz
I/O數：26
程序空間容量：32KB(32Kx8)
程序空間類型：閃存
工作電壓(范圍)：1.65V~3.6V
連接性：CAN，HDMI-CEC，I2C，IrDA，LIN，SPI，UART/USART，USB
內存RAM容量：6KB
EEPROM容量：OriginalKB
長x寬/尺寸：7.00 x 7.00mm
高度：1.60mm
元件生命周期：Active
ADC分辨率：12
引腳數：32Pin
意法半導體STM32F042K6T7的功能特點
高性能：STM32F042K6T7采用ARM Cortex-M0內核，頻率可達48MHz，擁有高性能的處理能力，可以處理復雜的任務和實時應用程序。
豐富的外設：STM32F042K6T7集成了豐富的外設，包括多個通用定時器和計數器、Pulse Width Modulation(PWM)輸出、12位ADC(模數轉換器)等，為用戶提供了更多的接口和功能擴展能力。
多種通信接口：STM32F042K6T7支持多種通信接口，包括SPI(串行外設接口)、I2C(串行總線接口)和UART(通用異步收發器)，方便與其他設備進行數據交換和通信。
安全性：STM32F042K6T7具有硬件加密和校驗功能，支持數據的安全存儲和傳輸，有效防止數據被非法獲取和篡改。
低功耗：STM32F042K6T7采用動態功耗管理技術，具有多種低功耗模式，可根據應用需要靈活配置功耗消耗，從而延長電池壽命。
豐富的開發工具和資源：意法半導體提供了豐富的開發工具和資源，包括易于使用的集成開發環境(IDE)和示例。
意法半導體STM32F042K6T7的應用領域
STM32F042K6T7是一款微控制器芯片，其主要應用領域如下：
智能家居：STM32F042K6T7可以用于構建智能家居系統，控制和管理家庭中的燈光、電器設備、安防系統、溫濕度傳感器等。它提供了豐富的通信接口，如UART、SPI、I2C等，可以與各種傳感器和外部設備進行連接。
醫療設備：由于STM32F042K6T7具備高度精確的計算和穩定性，因此它被應用于醫療設備領域。它可以用于心率監測、血糖檢測、體溫測量等醫療器械的控制和數據處理。
工業自動化：STM32F042K6T7具備高度集成、低功耗和強大的計算能力，可用于控制和監控工業自動化系統。它可以用于控制機器人、傳感器、電機驅動器、通信接口等設備，實現工廠自動化和工藝控制。

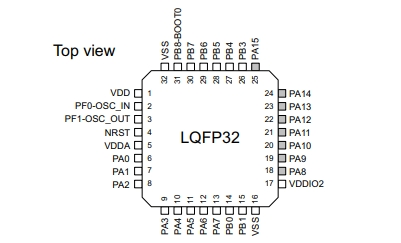

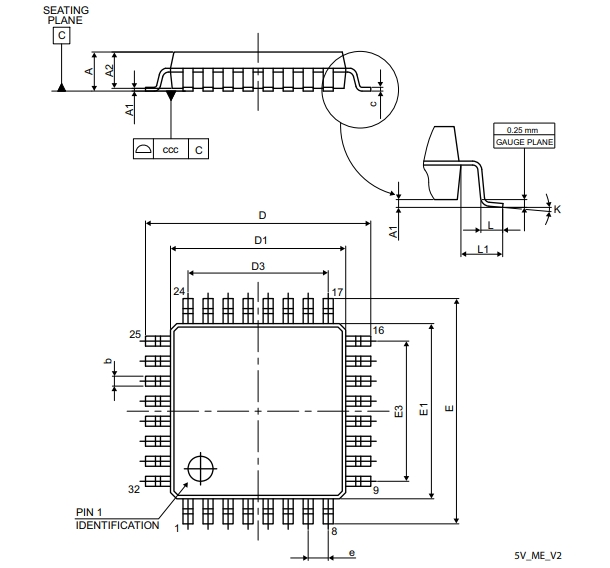

STM32F042K6T7的引腳封裝圖

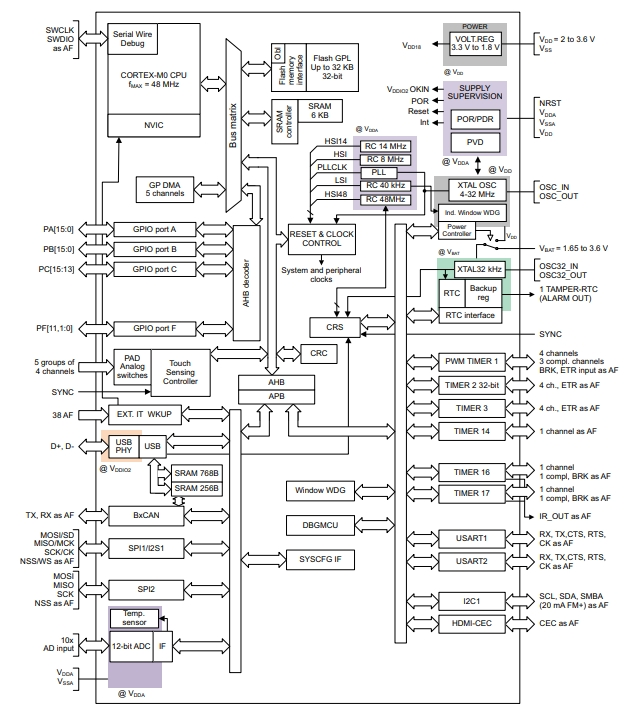

STM32F042K6T7的功能方框圖

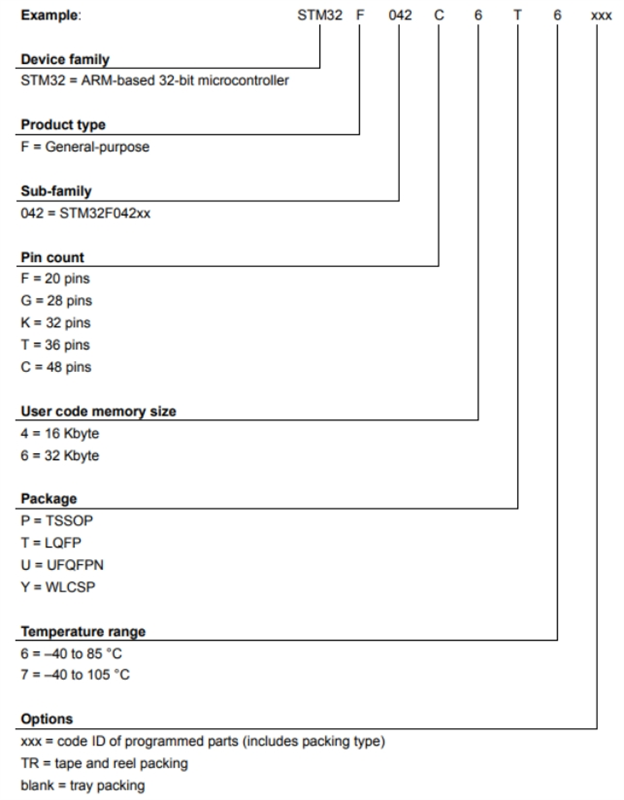

STM32F042K6T7的型號解釋圖
