ST意法代理商-STM32F031E6Y6TR單片機的優缺點、參數、應用和引腳圖
ST(意法半導體)的型號STM32F031E6Y6TR屬于32位MCU微控制器，包含高性能的 ARM? Cortex?-M0 32位RISC內核，頻率工作48MHz，高速嵌入式存儲器 (高達32K 字節的Flash和4K字節的SRAM)，以及 廣泛的增強型外設和 I/O。STM32F031E6Y6TR提供標準通信接口 (一個I2C、一個SPI/ I2S、一個USART)、一個12位ADC、高達五個通用16位定時器、一個32位定時器、一個高級控制PWM定時器。
.jpg)
意法半導體STM32F031E6Y6TR的中文參數
品牌：ST(意法半導體)
產品分類：32位MCU
系列：STM32F0
安裝類型：表面貼裝
封裝/外殼：UFBGA25
工作溫度：-40℃~+85℃
接口：I2C, IrDA, LINbus, SPI, UART/USART
零件狀態：Active
CPU內核：ARM Cortex-M0
主頻速度(Max)：48MHz
I/O數：20
程序空間容量：32KB
程序空間類型：閃存
工作電壓(范圍)：2V~3.6V
內存RAM容量：4x8KB
內核規格：32Bit
意法半導體STM32F031E6Y6TR的功能特點
高性能：STM32F031E6Y6TR采用了基于ARM Cortex-M0內核的高性能處理器，最高工作頻率為48MHz。這使得它能夠處理復雜的計算任務和實時操作。
低功耗：STM32F031E6Y6TR具有優化的低功耗設計，可在不同的功耗模式下運行。這使得它非常適合對電池壽命和功耗敏感的應用，例如便攜式設備和物聯網設備。
多種存儲器選項：STM32F031E6Y6TR提供了不同類型的存儲器選項，包括Flash存儲器和SRAM。這些存儲器用于存儲應用程序代碼、數據和配置信息。
強大的外設：STM32F031E6Y6TR集成了豐富的外設，包括多個通用和專用定時器，多個通用和專用串行接口，以及多個模擬和數字接口。這些外設能夠滿足各種應用的要求，例如通信、數據采集和控制。
豐富的中斷和事件管理：STM32F031E6Y6TR具有靈活的中斷和事件管理機制。它支持多個中斷優先級，并且可以處理多個中斷源，這使得它能夠高效地響應外部事件和實現多任務操作。
意法半導體STM32F031E6Y6TR的應用領域
STM32F031E6Y6TR是一款基于ARM Cortex-M0處理器的高性能32位微控制器，其主要應用領域如下：
通信設備：STM32F031E6Y6TR可用于各種通信設備，如路由器、交換機、無線基站等。其豐富的通信接口和高性能處理器能夠滿足數據處理和通信需求，同時低功耗和高穩定性也是通信設備所需的重要特點。
醫療設備：STM32F031E6Y6TR可用于各種醫療設備，如醫療監測器、醫療儀器等。其高性能和豐富的外設使其能夠處理復雜的算法和數據，并能夠與其他設備進行高速、可靠的通信。
工業自動化：STM32F031E6Y6TR可用于控制和監控工業自動化系統，如PLC(可編程邏輯控制器)、工廠自動化設備、機器人控制等。其高性能和豐富的通信接口(如UART、SPI、I2C等)使其能夠與其他設備進行快速、可靠的通信。
智能家居：STM32F031E6Y6TR可用于智能家居系統，如智能照明控制、智能溫控、智能安防等。其低功耗特性使其能夠長時間工作，豐富的IO口和外設接口能夠滿足各種傳感器和執行器的連接需求。
消費電子產品：STM32F031E6Y6TR可用于消費電子產品，如家用電器、音頻/視頻設備、數碼相機等。其高性能處理器和豐富的外設使其能夠?qū)崿F(xiàn)復雜的功能和優化的用戶體驗。

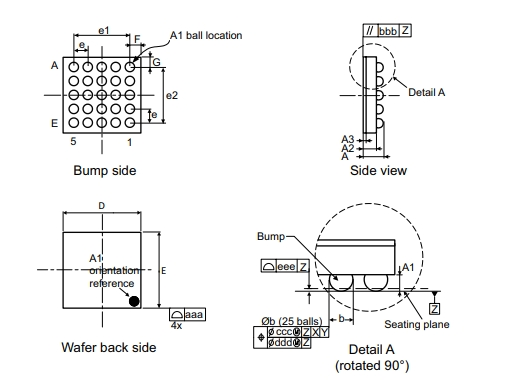

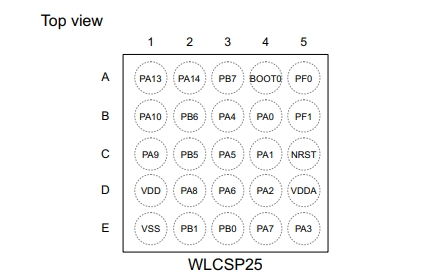

意法半導體STM32F031E6Y6TR的引腳封裝圖

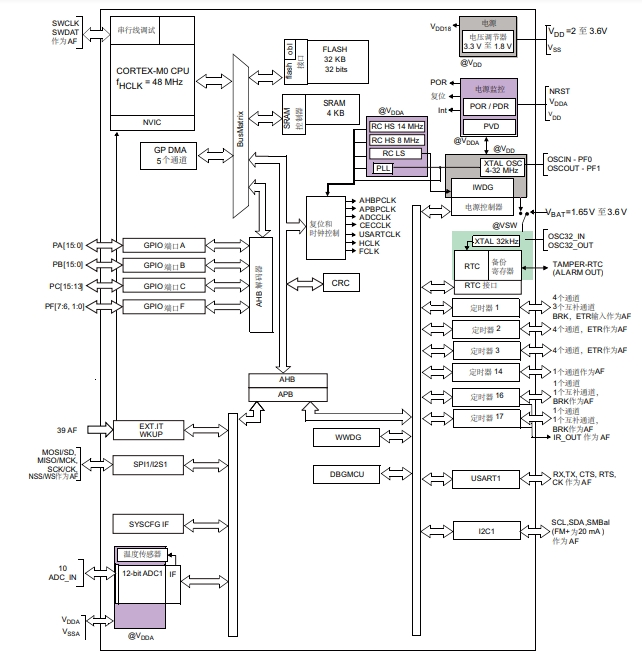

意法半導體STM32F031E6Y6TR的功能方框圖

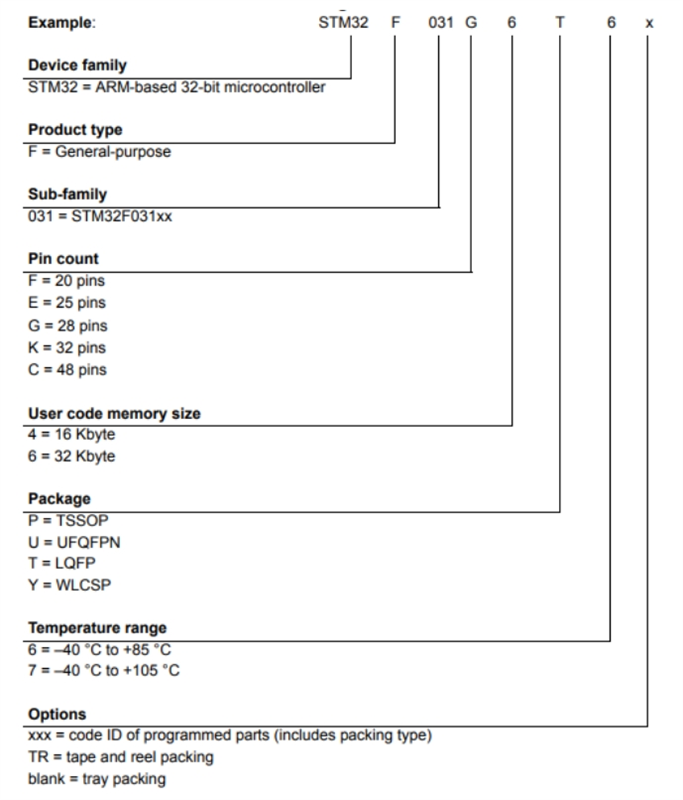

意法半導體STM32F031E6Y6TR的型號解釋圖
