ST(意法半導體)生產的型號STM32H7B0RBT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達280MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度(符合IEEE 754)和單精度數據處理指令和數據類型。STM32H7B0xB設備支持全套DSP指令和內存保護單元(MPU)，以增強應用程序的安全性。

STM32H7B0RBT6包含高速嵌入式存儲器，其閃存為128KB，RAM約為1.4MB(包括192 KB的TCM RAM、1.18 MB的用戶SRAM和4 KB的備份SRAM)，以及連接到四個APB總線、三個AHB總線、一個或多個USB總線的大量增強型I/O和外圍設備，32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。

STM32H7B0RBT6提供兩個ADC、兩個DAC(一個雙DAC和一個單DAC)、兩個超低功耗比較器、一個低功耗RTC、12個通用16位定時器、兩個用于電機控制的PWM定時器、三個低功耗定時器、一個真隨機數發生器(RNG)、一個加密加速單元和一個HASH處理器。該設備支持用于外部∑-Δ調制器(DFSDM)的九個數字濾波器。它們還具有標準和高級通信接口。

STM32H7B0RBT6的功能特點

高性能處理能力：搭載了Cortex-M7內核，最高主頻可達280MHz，具備高性能的浮點運算能力和指令集擴展。

大容量存儲空間：集成了512KB的Flash存儲器和1.4MB的RAM，能夠滿足復雜應用程序的存儲需求。

多種接口和外設：支持多種通信接口，如SPI、I2C、USART、CAN等，能夠方便地與外部設備進行通信。此外，還擁有許多常見的外設，如定時器、ADC、DAC等，可以滿足各種應用的需求。

高級安全機制：具備硬件加密引擎、安全啟動和運行機制，可以保護設備的安全性和數據的機密性。

低功耗設計：采用了應變器偏移技術和低功耗模式，有效降低功耗并延長電池壽命。

強大的開發工具和支持：意法半導體提供了豐富的開發工具和軟件庫，包括集成開發環境(IDE)、調試器和軟件包，以支持開發者的開發和調試工作。

STM32H7B0RBT6的中文參數

品牌：ST(意法半導體)

產品分類：32位MCU

封裝：64-LQFP(10x10)

包裝：托盤

核心處理器：ARM Cortex-M7

內核規格：32-位

速度：280MHz

連接能力：攝像頭，CANbus，EBI/EMI，HDMI-CEC，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，PSSI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外設：欠壓檢測/復位，DMA，I2S，LCD，POR，PWM，WDT

I/O數：49

程序存儲容量：128KB(128K x 8)

程序存儲器類型：閃存

RAM大小：1.4M x 8

電壓-供電(Vcc/Vdd)：1.62V ~ 3.6V

數據轉換器：A/D 16x16b; D/A 3x12b

振蕩器類型：內部

工作溫度：-40°C ~ 85°C(TA)

安裝類型：表面貼裝型

基本產品編號：STM32

HTSUS：8542.31.0001

產品應用：高性能MCU

STM32H7B0RBT6的應用領域

STM32H7B0RBT6是一款高性能MCU微控制器，其主要應用領域如下：

工業自動化：STM32H7B0RBT6具有強大的計算和通信能力，可用于控制和監控工業自動化設備。它支持多種通信接口和協議，如以太網、CAN總線、Modbus等。

醫療設備：由于其高度集成和可靠性，STM32H7B0RBT6可用于各種醫療設備，如心電圖機、血壓計、醫療監護儀等。它還支持安全功能和外圍設備的連接，確保數據的安全和可靠性。

消費類電子產品：STM32H7B0RBT6可以在消費類電子產品中找到應用，包括智能家居、智能音響、游戲機、電視機等。它的高性能和豐富的外設接口使其適合處理復雜的數據計算和多媒體處理。

通信設備：STM32H7B0RBT6適用于各種通信設備，如無線電視機頂盒、路由器、網絡攝像頭等。它具有高速的處理能力和通信接口，可以滿足數據傳輸和處理的要求。

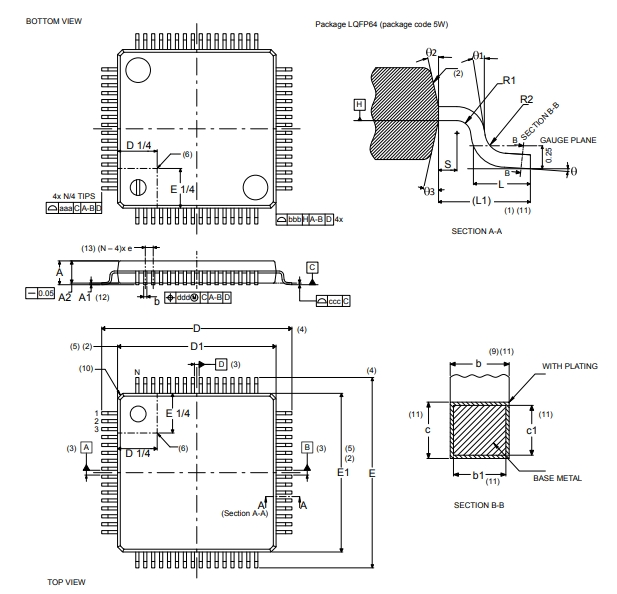

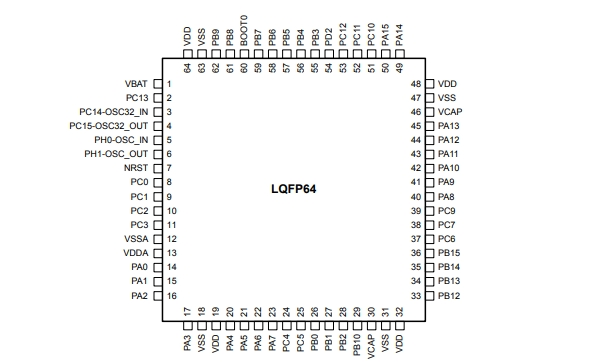

STM32H7B0RBT6的引腳封裝圖

STM32H7B0RBT6的功能方框圖

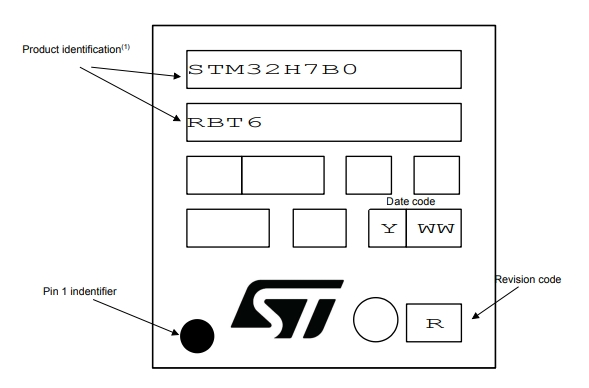

STM32H7B0RBT6的料絲印圖
