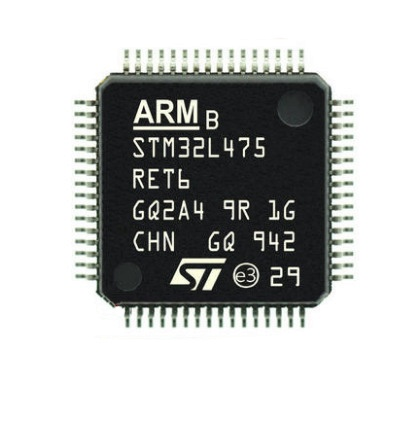

意法半導體STM32L475RET6微控制器的優缺點、參數、應用和引腳封裝圖
ST(意法半導體)的型號STM32L475RET6屬于32位MCU微控制器，采用高性能ARM?Cortex?-M4 32位RISC內核的超低功耗微控制器，工作頻率高達80MHz。Cortex-M4內核具有浮點單元(FPU)單精度，支持所有ARM單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。
STM32L475RET6嵌入了高速存儲器(閃存高達1Mbyte，SRAM高達128Kbyte)、用于靜態存儲器的靈活外部存儲器控制器(FSMC)(適用于具有100引腳封裝的設備)、Quad SPI閃存接口(可在所有封裝上使用)以及連接到兩條APB總線的大量增強型I/O和外圍設備，兩個AHB總線和32位多AHB總線矩陣。 STM32L475RET6為嵌入式閃存和SRAM嵌入了幾種保護機制：讀出保護、寫入保護、專有代碼讀出保護和防火墻。
STM32L475RET6提供多達兩個快速12位ADC(5 Msps)、兩個比較器、兩個運算放大器、兩個DAC通道、一個內部電壓參考緩沖器、一個低功耗RTC、兩個通用32位定時器、兩個專用于電機控制的16位PWM定時器、七個通用16位定時器和兩個16位低功耗定時器。STM32L475RET6支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。
意法半導體STM32L475RET6的功能特點
1、低功耗特性：采用了先進的低功耗架構和封裝技術，可在運行模式下實現超低功耗，延長設備電池壽命。同時支持多種低功耗模式，如待機模式、停機模式、備份模式等，可根據需求來選擇不同的模式進行功耗管理。
2、高性能：搭載了Arm Cortex-M4內核，主頻可達到80MHz，同時配備了豐富的外設資源，包括多個通用定時器、串行接口、模擬和數字轉換器等，可滿足各種應用需求。
3、多種通信接口：支持多種常用的通信接口，如UART、SPI、I2C等，可方便地與其他設備進行數據交換和通信。同時還支持USB接口，可實現與電腦或其他USB設備的連接。
4、豐富的存儲器：擁有128KB的Flash存儲器和128KB的SRAM，可存儲大量的程序代碼和數據，適用于各種應用場景。
5、強大的安全保護：支持硬件加密和解密功能，可保護存儲在芯片中的敏感數據安全。同時還支持安全引導功能，可以防止惡意代碼的注入和執行。
6、多種電源管理功能：具備多種電源管理功能，包括電源監測、電池電量檢測、低電壓檢測等，可以有效監控和管理電源供應，提升系統的穩定性和可靠性。
7、多種封裝選項：STM32L475RET6提供了豐富的封裝選項，包括LQFP64、LQFP100、LQFP144等多種封裝形式，可根據具體應用需求選擇合適的封裝形式進行設計和布局。
意法半導體STM32L475RET6的中文參數
品牌：ST(意法半導體)
產品分類：32位MCU
系列：STM32L4
是否無鉛：Yes
安裝類型：SMT
封裝/外殼：LQFP64
工作溫度：-40℃~+85℃
接口：CANbus, I2C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART, USB OTG
零件狀態：Active
CPU內核：ARM Cortex-M4
核心尺寸：32-位
主頻速度(Max)：80MHz
I/O數：51
程序空間容量：512KB
程序空間類型：閃存
工作電壓(范圍)：1.71V~3.6V
內存RAM容量：128x8KB
內核規格：32Bit
意法半導體STM32L475RET6的應用領域
STM32L475RET6一款低功耗MCU微控制器，其主要應用領域如下：
物聯網(IoT)應用：STM32L475RET6具備低功耗和較高的計算性能，適用于物聯網設備，如智能家居、智能穿戴設備、智能城市等。
醫療設備：STM32L475RET6具備較低的功耗和較高的計算能力，適用于醫療設備，如健康監測設備、呼吸臨床設備等。
智能交通：STM32L475RET6能夠支持多種通信接口和實時控制功能，適用于智能交通領域，如智能交通信號燈控制、車輛定位系統等。
消費電子：STM32L475RET6具備較高的計算能力和豐富的外設接口，適用于消費電子產品，如智能手機、平板電腦、數碼相機等。
工業自動化：STM32L475RET6能夠支持各種工業通信接口，并具備實時控制功能，適用于工業自動化領域，如工廠自動化控制、機器人控制等。

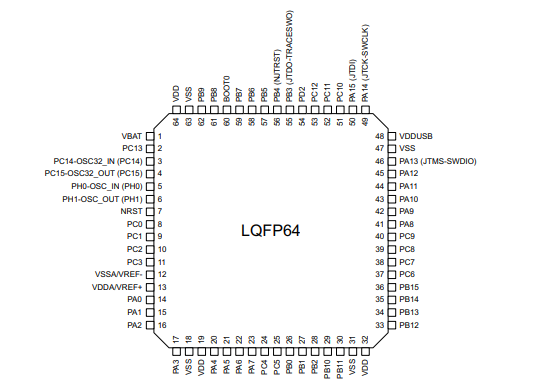

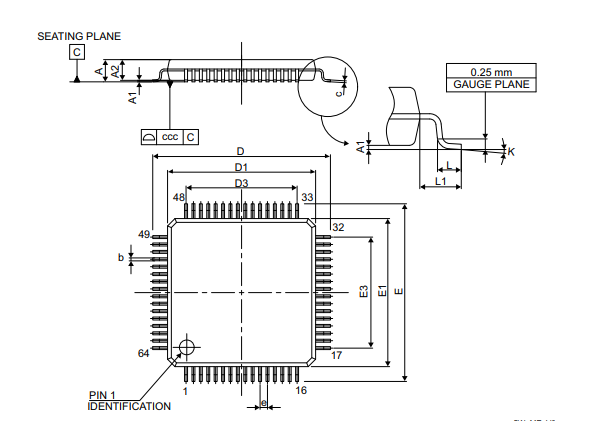

意法半導體STM32L475RET6的引腳封裝圖

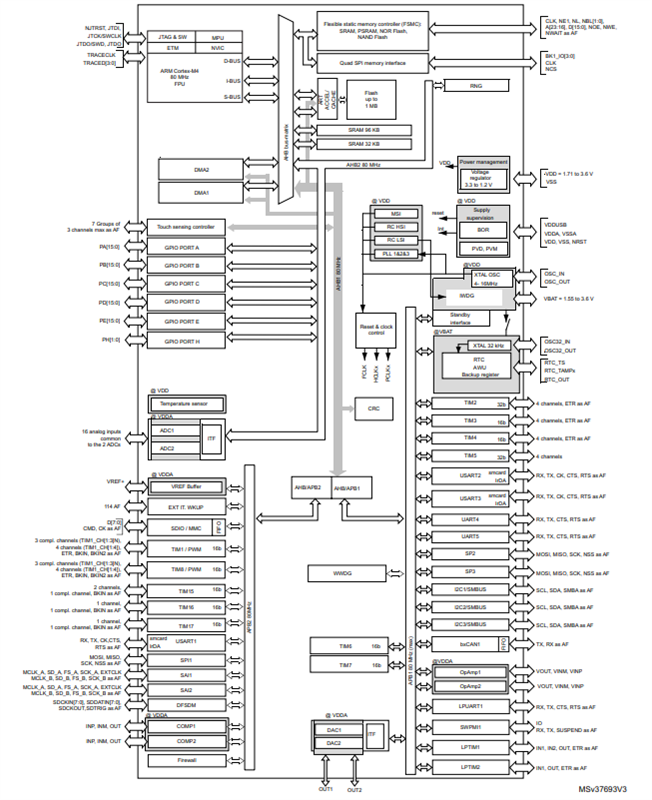

意法半導體STM32L475RET6的功能方框圖

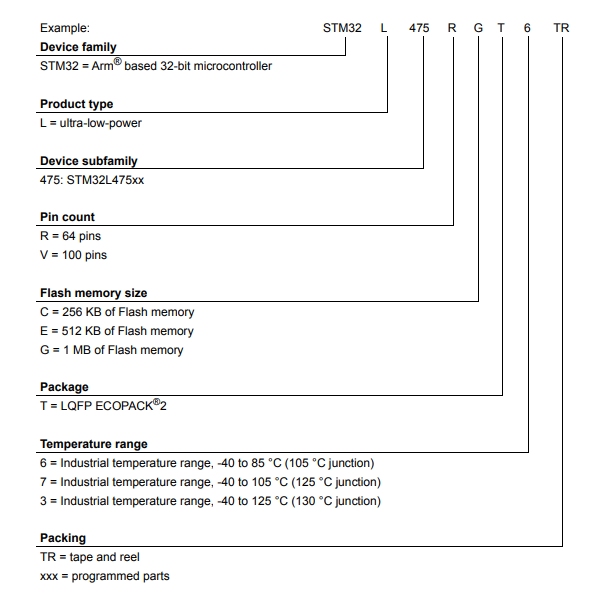

意法半導體STM32L475RET6的型號說明圖
