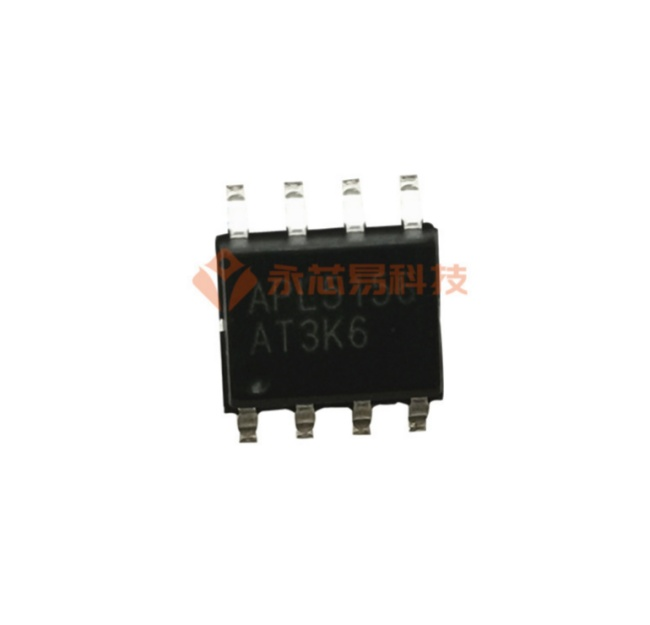

ANPEC茂達APL5156KAI-TRG線性穩壓器LDO的工作原理、參數、應用和引腳封裝圖

來源：ANPEC茂達| 發布日期：2023-12-25 15:03

ANPEC(茂達)APL5156KAI-TRG是一款低接地電流線性穩壓器，其輸入電壓為6.5V至25V，輸出電流高達150mA。典型的跌落電壓在150mA負載下僅為1.9V。這種高電壓和低接地電流的組合使APL5156成為USB和便攜式設備的理想選擇，使用2芯或3芯鋰離子電池輸入。

APL5156是穩定的鋁，鉭和陶瓷電容器。它需要一個2.2mF或更大的電容器來保持穩定性。

APL5156具有許多保護功能，包括過溫、限流、反向電池和反向漏電保護，可防止設備熱過載、電流過載、反向連接并將輸出電流反向到VIN。

茂達APL5156KAI-TRG特征

寬工作電壓：6.5V~25V

超低接地電流：70mA

高輸出精度：±2%超溫

出色的負載/線路瞬態

低跌落電壓：1900mv@150mA

5V/3.3V固定輸出電壓或可調

電壓

內置反向電池保護

內置反向漏電保護

內置限流保護

內置超溫保護

零關閉電流

內部軟啟動功能0.5ms~1.5ms（最大值）

溫度過高

防止VOUT尖峰的POR方案

鋁、鉭或陶瓷穩定

電容器

封裝：SOP-8

提供無鉛和綠色設備

（符合RoHS）

茂達APL5156KAI-TRG應用

USB電源

筆記本電腦和便攜式電源

計算機

高壓電池的邏輯電源

電池供電系統

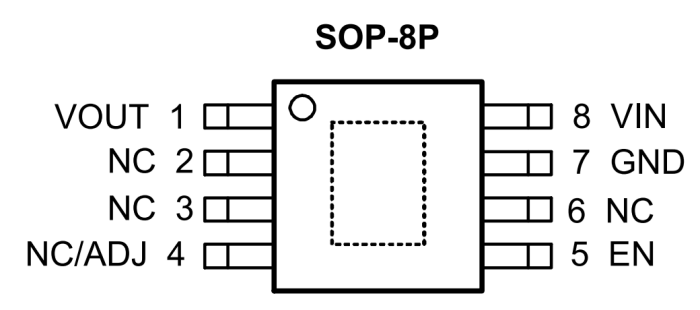

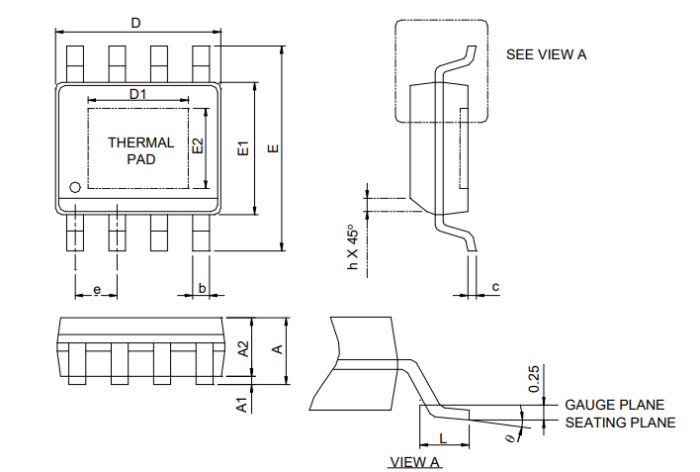

茂達APL5156KAI-TRG的引腳封裝圖

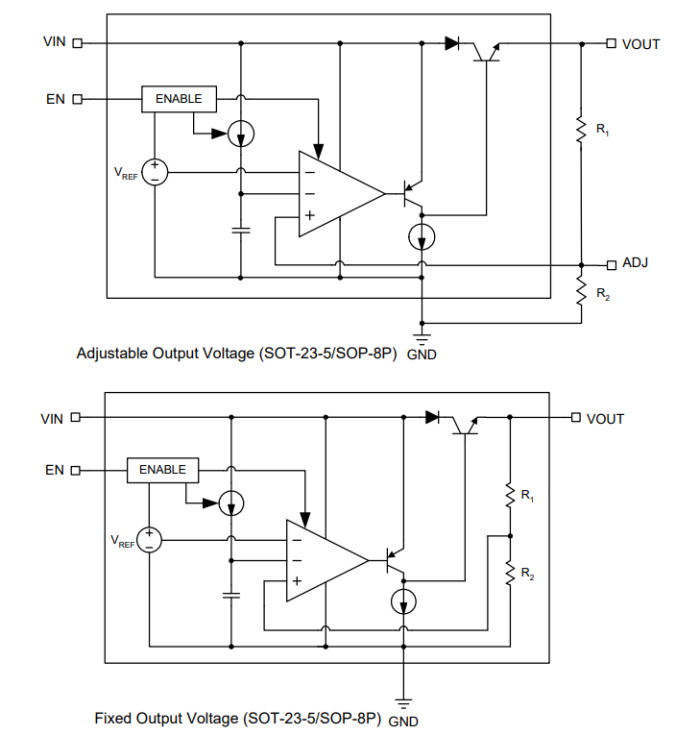

茂達APL5156KAI-TRG功能方框圖

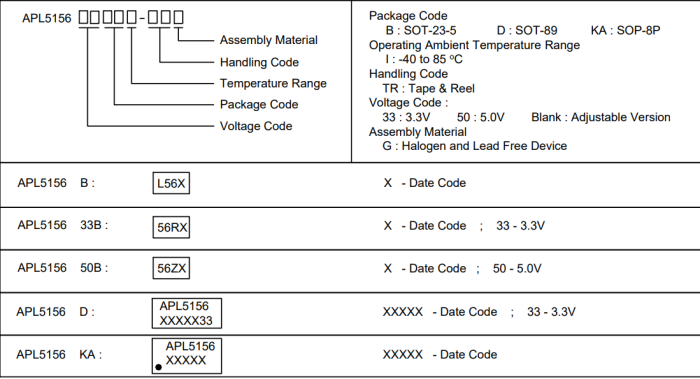

茂達APL5156KAI-TRG絲印說明圖
