TI德州儀器UCC27524A1QDGNRQ1引腳圖及參數介紹
TI德州儀器UCC27524A1QDGNRQ1引腳圖及參數介紹
UCC27524A1QDGNRQ1是德州儀器（TI）推出的一款柵極驅動IC，專為驅動金屬氧化物半導體場效應晶體管（MOSFET）和絕緣柵雙極型功率管（IGBT）電源開關而設計。作為UCC2752x系列的一員，它具備雙通道、高速和低側驅動的特點。

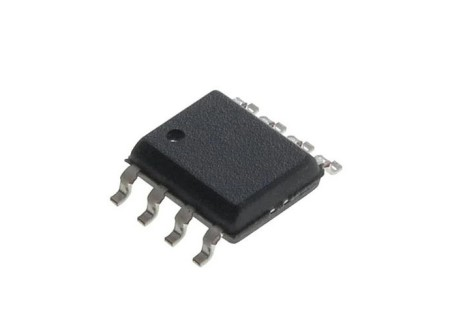

UCC27524A1QDGNRQ1
UCC27524A1QDGNRQ1的獨特之處在于其增強的穩定性和耐用性，它能夠直接處理-5V電壓輸入引腳，以提高其可靠性。此外，UCC27524A1QDGNRQ1是一款雙路非反相驅動器，可同時控制兩個電源開關，提供更靈活的應用選擇。
無論是驅動MOSFET還是IGBT，UCC27524A1QDGNRQ1都能高效地提供穩定的柵極驅動信號，確保電源開關的可靠性和性能。它適用于各種應用領域，包括工業控制、電動車輛、太陽能逆變器和電源管理系統等。以下將介紹UCC27524A1QDGNRQ1的中文參數、UCC27524A1QDGNRQ1的引腳圖和工作原理
一、UCC27524A1QDGNRQ1的中文參數
品牌：TI(德州儀器)
產品分類：柵極驅動IC
封裝：8-HVSSOP
包裝：整包裝
電壓-供電：4.5V~18V
工作溫度：-40°C~140°C(TJ)
安裝類型：表面貼裝型
基本產品編號：UCC27524A1-Q1
HTSUS：8542.39.0001
驅動配置：低端
通道類型：獨立式
驅動器數：2
柵極類型：IGBT，N溝道MOSFET
邏輯電壓-VIL，VIH：1V，2.3V
電流-峰值輸出(灌入，拉出)：5A，5A
輸入類型：非反相
上升/下降時間(典型值)：7ns，6ns
產品應用：汽車級

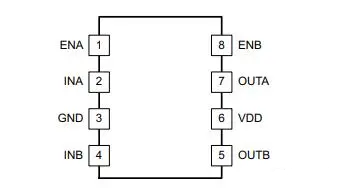

二、UCC27524A1QDGNRQ1的引腳圖
