同時取代閃存和DRAM，ULTRARAM真有這個潛力嗎？

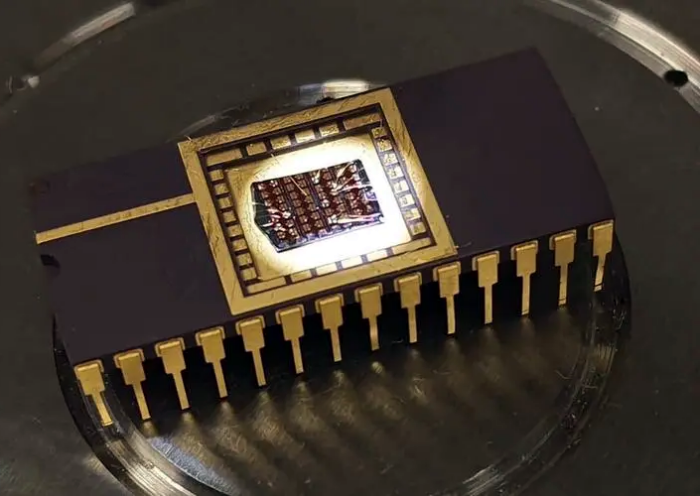

在近期的閃存峰會上，一家由英國蘭卡斯特大學孵化的初創公司Quinas Technology獲得了創新大獎。他們展示了ULTRARAM，一個結合了DRAM高性能和閃存非易失性的新技術，力求制造出同時替代閃存和DRAM的通用存儲。
ULTRARAM與閃存和DRAM的區別 離量產還有多久？ 寫在最后
相關推薦
-
-
模擬IC設計原理圖：邏輯電路是如何通過MOS管實現的

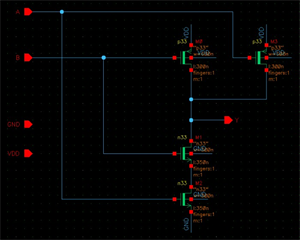

今天來聊聊我們常用的邏輯電路是如何通過MOS管實現的。如果你還沒開始接觸CMOS管也不用著急，我會用簡單的結論來描述我要用到的MOS管的功能，只需要把CMOS管看作一個受電壓控制的開關就可以了。下面我們直接進入實例。1.反相器 （INV）反相器的MOS管實現如圖，這個反相器可以理解為是由兩個電壓控制的開關組成。（眼細的朋友可能會發現，這兩個MOS管的右端不止有兩個端口，在正中間還有一個接口，我們暫時不考慮這個接口，只需要記住絕大部分情況下把它與MOS管的源極連接的就行了。）到此，基本講完了MOS管的開關功能，那么我們來分析一下這個電路的功能。可見，電路由一個NMOS管和一個PMOS連接而成，上面的PMOS管源極連接電源電壓 VDD，下滿的NMOS管源極連接地電壓 GND，然后兩個MOS管的漏極同時連接輸出端口 ZN,兩個MOS管的柵極同時接在輸入端 IN。當IN時低電平時，PMOS管導通，NMOS管關閉，因此這個電路可以理解為輸出端ZN通過導線直接連接電源電壓 VDD，因此輸出端ZN直接輸出高電壓 VDD；當IN時低電平時，NMOS管導通，PMOS管關閉，因此這個電路可以理解為輸出端ZN通過導線直接連接地電壓 GND，因此輸出端ZN直接輸出低電壓 GND；由此可見，這個電路的功能是使輸入的低電壓轉換成高電壓，使輸入的高電壓轉換成低電壓。用數字電路的語言就是， 輸入0，PMOS管導通，NMOS管關閉，則輸出1；輸入1，NMOS管導通，PMOS管關閉,則輸出0。因此我們稱這個電路為反相器或者 非門。此外還能看出一個結論，輸出低電壓時是NMOS在工作PMOS不工作，輸出高電壓時是PMOS管在工作NMOS不工作。反相器Symbol我們一般會在電路中用這個符號來表示非門，三角形表示一個類似于導線的東西，專業點的稱呼好像是叫BUFF，然后三角形末端的圓表示一個“負號”（“翻轉”）的意思。理解了反相器（非門），那么我們就想來通過MOS管實現更多的邏輯運算，而這些邏輯運算的基本就是，或、與、非三種基本運算，而在MOS管中能直接實現的是與非門、或非門，通過把與非、或非組合一個非門我們就能有基本的或與非三種邏輯運算了。下面我們接著來介紹通過MOS管搭建與非門、或非門、異或門。2.與非門（NAND）與非門的MOS管實現一般結論的理論分析：條件：a.NMOS管柵極接高電壓才導通，且負責輸出低電壓；b.PMOS管柵極接低電壓才導通，且負責輸出高電壓；（可見POMS電路塊和NMOS電路塊是一個互補的關系；）c.要求NMOS端導通帶來低電壓時PMOS端不能導通出高電壓，反之亦然；分析：要保證電路滿足上面c.條件，我們只需要保證PMOS塊和NMOS塊實現的邏輯功能是一個等價的邏輯運算式就可以了。考慮我們這個實例，與非門：Y=~(A&&B) =(~A)||(~B)NMOS塊我們考慮實現邏輯式Y=~(A&&B)因為NMOS管是柵極高電壓導通，這正好符合這個式子A,B高電平有效，即直接對A,B進行運算，且當式子 (A&&B)=1時，輸出低電平，即正好滿足NMOS管的負責低電平且輸入要求高電平有效，由此只需要實現 A,B兩信號的邏輯與關系就可以了。這個關系邏輯與關系，可以直接通過MOS開關串聯的思路實現。即當A=1時開關A閉合，當B=1時開關B閉合，兩者串聯就是要求A,B同時等于1時這個線路才導通，如下圖所示，且這里NMOS管的導通會把NMOS管源極的低電平導通過來，因此這個正好對應關系式Y=~(A&&B)；所以我們只需要串聯兩個NMOS管就可以實現NMOS塊了，如圖（與非門的MOS管實現）所示。與開關邏輯PMOS塊我們考慮實現這個邏輯式Y= (~A)||(~B)因為PMOS管是低電平導通，正好符號這個式子A,B低電平有效，即直接對 (~A),(~B)進行運算，然后PMOS輸出的是高電平，這個式子也是，此外在這個式子是邏輯或的關系，因此只需要要并聯兩個PMOS管就可以了。或開關邏輯最后把PMOS塊和NMOS塊連接到相同的輸出端口就能實現邏輯運算了。與非門Symbol3.或非門（NOR）或非門的MOS管實現或非門邏輯關系式：Z= ~(A||B) = (~A)&&(~B)理解了我對與非門的分析，那么或非門也能很快自己搭建出來。用NMOS管并聯實現對 A,B的邏輯或功能，用PMOS管串聯實現對 (~A),(~B)的邏輯與功能,如上圖（或非門的MOS管實現）所示。或非門Symbol4.異或門（XOR）異或門的MOS管實現有了基本的或與非邏輯單元，我們就能實現復雜的邏輯功能了。在這里展示一下異或門的實現。有邏輯運算基礎的同志能很快地分析完這個電路，故不做贅述。異或門Symbol
-
-
高速風筒開發方案：雅特力AT32F4212電機MCU應用方案

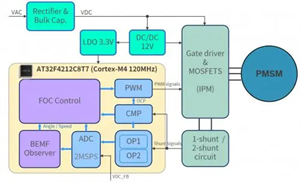

隨著人們消費力及現代工業技術水平的提升，電吹風市場步入了綠色節能、高效多功能化產品的發展階段，人們對電吹風的需求和要求都不斷增加。傳統電吹風采用交流電機使用壽命有限，維護不方便，能耗高、電機可調控性不高，已不能滿足新一代消費者使用需求。高速風筒憑借其精巧的外觀設計、舒適的手感、更低的噪聲、出色的干發效果，快速博得消費者的青睞，成為電吹風產品迭代升級的方向。高速風筒建議采用高性價比雅特力AT32F4212系列電機MCU，主頻高達120MHz，搭配Cortex-M4核心運算，具有快速高效的算法能力，控制精度高。AT32F4212集成豐富的接口資源，內置1個比較器和2路運算放大器OPA，可精簡電路設計，有效減小高速風筒的體積和重量，同時降低物料成本，相對于市場上M0內核的高速風筒性能、性價比更高。雅特力AT32F4212應用優勢：- M4內核，120MHz主頻，快速完成FOC算法和電流調節- 內建高性能雙OPA，精簡電路并節省成本- 整合內建比較器，可實現過流保護- 高PWM頻率與高PWM解析度- 高級定時器輸出多路互補PWM，驅動功率模塊- ADC規則和注入模式實現電流精準檢測高速電機的技術突破成為電吹風行業進階的關鍵環節，而MCU作為電機驅動器的控制核心，成了高性能驅動器設計的關鍵。采用雅特力AT32F4212系列電機MCU應用方案，可以有效提升高速風筒的性能和可靠性，也符合消費者對電吹風產品綠色、節能、高效、多功能化的需求和要求。
